Замена модуля системы защиты при опрокидывании (ROPS)

Подготовка

Установите мягкую крышу в положение, показанное на иллюстрации.

запишите код защиты от кражи магнитолы.выключите зажигание.отсоедините отрицательный провод аккумулятора.

Снятие разъема модуля управления ROPS

Снимите:

• заднее сиденье.Задние сиденья Раздел 8 (82-86, 88) Салон, внешняя часть, С70 с откидным верхом.
• 4 винта громкоговорителя.

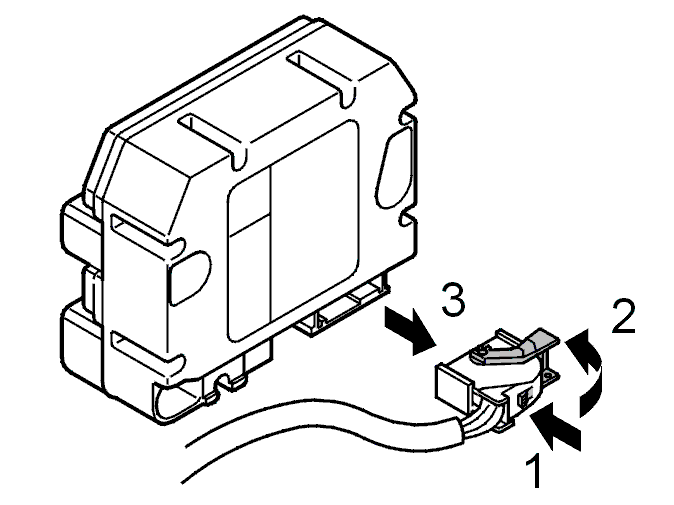

• разъем модуля управления, сдавив защелку (1) и отогнув запорную планку вперед (2).
• разъем с модуля управления, следуя направлению стрелки (3) на иллюстрации.

Осторожно: Не трогайте штырьковые выводы модуля управления. Существует опасность возникновения электростатического разряда, который может повредить модуль управления.

Снятие модуля управления ROPS

Снимите:

• кассету перекладины опрокидывания согласно Замена кассеты перекладины опрокидывания.
• разъем модуля управления ROPS согласно Снятие разъема модуля управления ROPS.

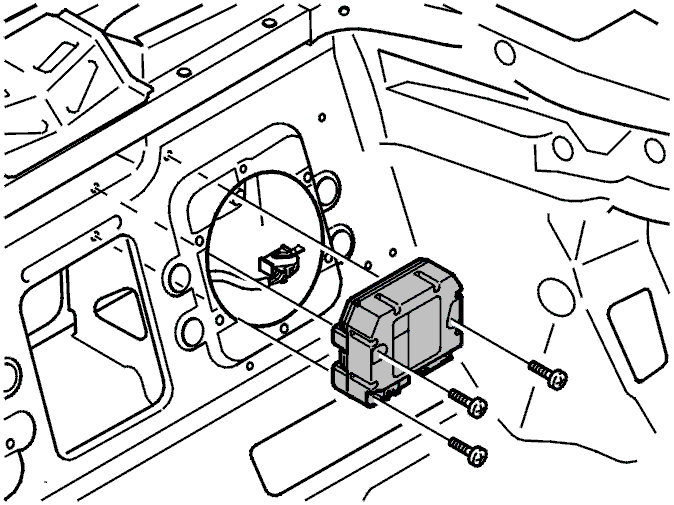

• 3 винта модуля управления.

Выньте модуль управления.

Установка модуля управления ROPS и разъема

Внимание: При снятии или установке модуля управления, аккумулятор должен быть отсоединен.

Установите:

• 3 винта (Torx 30). Момент затяжки для модуля управления:10 Н·м.

Осторожно: Винты ранее нарезали резьбу в листовом металле, поэтому они должны быть установлены так, чтобы резьба не была повреждена. Будьте осторожны, не повредите пластину заземления во время установки.

Примечание: Используйте старые винты. При замене винтов, используйте винты такого типа, который одобрен для соединения с массой.

Осторожно: Для того, чтобы модуль управления правильно работал, он должен быть надежно закреплен на кузове.

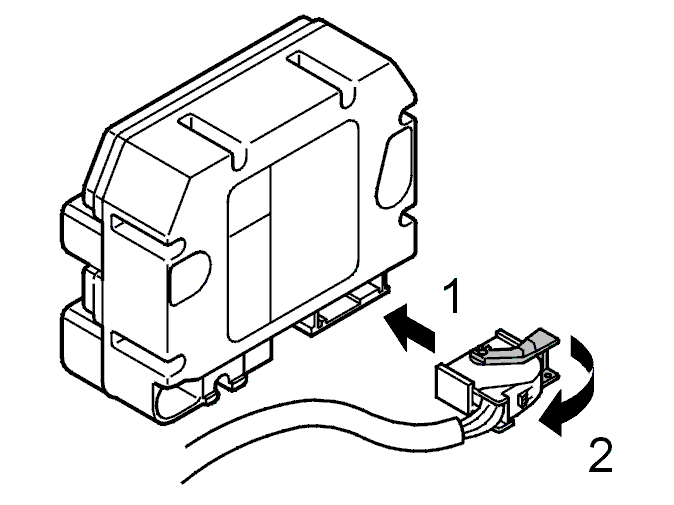

- разъем на модуль управления, следуя направлению стрелки (1) на иллюстрации.
- разъем модуля управления, отгибая запорную планку (2) назад до тех пор, пока она не пройдет защелку. Это необходимо сделать до того, как модуль управления будет закреплен на своем месте.

Электрическое соединение с массой осуществляется непосредственно через вывод заземления, который подсоединен одним крепежным винтом. Поэтому, очень важно, чтобы между винтами крепления и кузовом был хороший контакт.

Соберите другие компоненты согласно,Замена кассеты перекладины опрокидывания

Затем перейдите к выполнениюЗаключительных работсогласно Замена кассеты перекладины опрокидывания.
