Замена модуля надувной подушки безопасности на стороне пассажира (1993, 1994)

Подготовка

• Выключите зажигание.
• Отсоедините отрицательный провод от аккумуляторной батареи

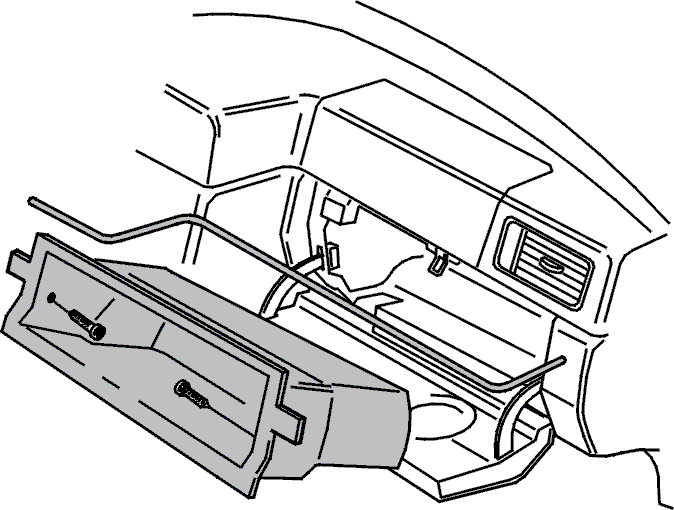

Снимите:

• Облицовочный молдинг над перчаточным ящиком. Закреплен без винтов. Вытяните прямо.
• Перчаточный ящик (два винта, по одному с каждой стороны)

Разъедините разъем провода воспламенения системы SRS

• разъем провода воспламенения системы SRS с фиксаторов и модуля надувной подушки безопасности на стороне пассажира. Под модулем.

Примечание: Если модуль сработал, следует заменить провод воспламенения. (При срабатывании возможно повреждение разъема выделяющимся теплом. После срабатывания газогенератор остается горячим около 30 минут). Для замены см. Замена провода воспламенения системы SRS в модуле на стороне пасс ажира.

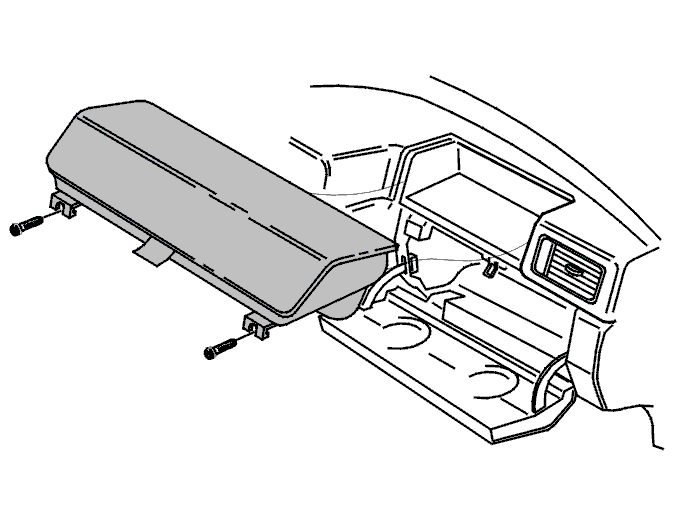

Снимите модуль на стороне пассажира

• Снимите модуль надувной подушки на стороне пассажира (два винта)
• Приподнимите и снимите модуль надувной подушки на стороне пассажира. Придерживая заднюю кромку модуля, оттяните его назад до упора (примерно на 1 см). Затем выньте модуль вертикально вверх.

Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерения сопротивления на модуле надувной подушки в рулевом колесе или в проводке, если эти компоненты подсоединены. Надувные подушки/натяжители ремней безопасности могут сработать.

Установите новый модуль на стороне пассажира

• Выключите зажигание.
• Отсоедините отрицательный провод от аккумуляторной батареи

• Перед закреплением винтами модуля надувной подушки на стороне пассажира на своем месте соедините разъем провода воспламенения.

Примечание: Если модуль сработал, следует заменить провод воспламенения. См. раздел Замена провода воспламенения системы SRS в модуле на стороне пасс ажира.

• Затяните два винта крепления модуля надувной подушки безопасности на стороне пассажира моментом 3 Н·м

Проверьте функционирование

• Убедитесь, что модуль на стороне пассажира закреплен надежно.

Замена наклейки

Примечание: Не забудьте заменить наклейку, расположенную на стойке В со стороны пассажира, на новую наклейку, прикладываемую к модулю.

Установите:

• Перчаточный ящик (два винта, по одному с каждой стороны)
• Облицовочный молдинг над перчаточным ящиком.
