Замена модуля на стороне пассажира в автомобилях в левосторонним управлением

Крепления модуля на стороне пассажира имеют конструкционные изменения. Модуль прикреплен к теплоизоляционной перегородке с помощью дополнительного кронштейна. Модуль на стороне пассажира снабжен хомутом с крепежной лентой.

Эта модификация введена в производство на автомобилях 960 с левосторонним управлением с номера шасси: 964: 79353, 965: 29202.

При замене модуля надувной подушки на стороне пассажира в автомобилях с номером шасси меньше вышеуказанного, необходимо установить на теплоизоляционную перегородку дополнительный кронштейн (номер детали 9174635-4).

Осторожно: При снятии или установке модуля надувной подушки безопасности на стороне пассажира необходимо отсоединить аккумуляторную батарею.

Подготовка

• Выключите зажигание.
• Отсоедините отрицательный провод от аккумуляторной батареи.

Снимите:

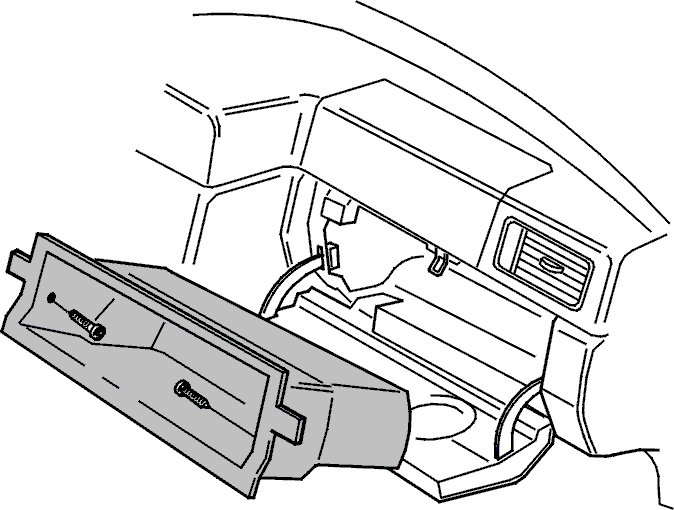

• Вставку перчаточного ящика (2 х Torx 25).

Разъедините разъем провода воспламенения системы SRS

разъем провода воспламенения системы SRS с хомутов и от тыльной части модуля на стороне пассажира.

Примечание: Если модуль был сработал, следует также заменить провод воспламенения. (При срабатывании возможно повреждение разъема выделяющимся теплом. После срабатывания газогенератор остается горячим около 30 минут).

О замене провода воспламенения системы SRS см. Замена провода воспламенения системы SRS в модуле на стороне пасс ажира.

Снимите хомут

Снимите гайку с хомута, установленного между модулем на стороне пассажира и кронштейном, (устанавливается на заводе-изготовителе с номера шасси: 964: 79353, 965: 29202).

Снимите модуль на стороне пассажира

• Снимите модуль на стороне пассажира (2 х Torx 25).
• Придерживая заднюю кромку модуля, оттяните его назад (примерно на 1 см до упора). Затем выньте модуль вертикально вверх.

Осторожно: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерения сопротивления модуля надувной подушки или проводки при подсоединенном модуле надувной подушки. Это может привести к срабатыванию модуля надувной подушки на стороне пассажира.

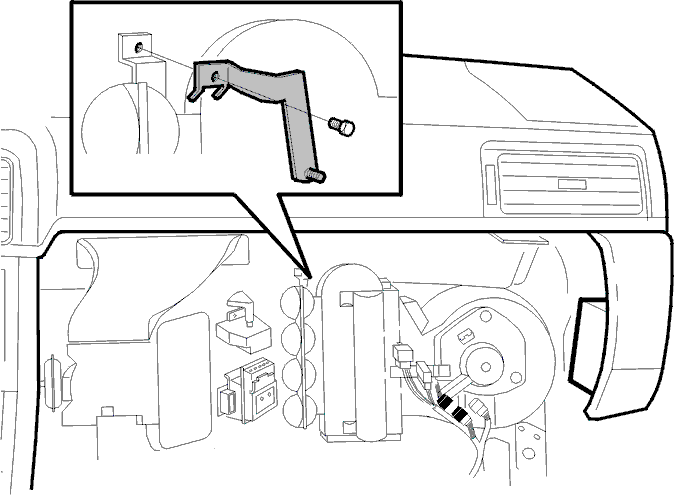

Установите кронштейн (номер детали 9174635-4)

Примечание: Кронштейн внедрен в производство начиная с номеров шасси: 964: 79353, 965: 29202.

• Выверните винт крепления над вакуумным бачком.
• Установите кронштейн на крепление над вакуумным бачком.

Примечание: Если модуль надувной подушки безопасности сработал, то необходимо заменить кронштейн!

Приклеивание наклейки SRS с датой

• Приклейте наклейку с новой датой для надувной подушки на стороне пассажира на стойку В.

Установка нового модуля на стороне пассажира

• Перед закреплением винтами модуля надувной подушки на стороне пассажира на своем месте соедините разъем провода воспламенения.
• Закрепите провод воспламенения системы SRS в держателе.

Осторожно: Если модуль сработал, следует заменить провод воспламенения системы SRS. См. Замена провода воспламенения системы SRS в модуле на стороне пасс ажира.

Установите:

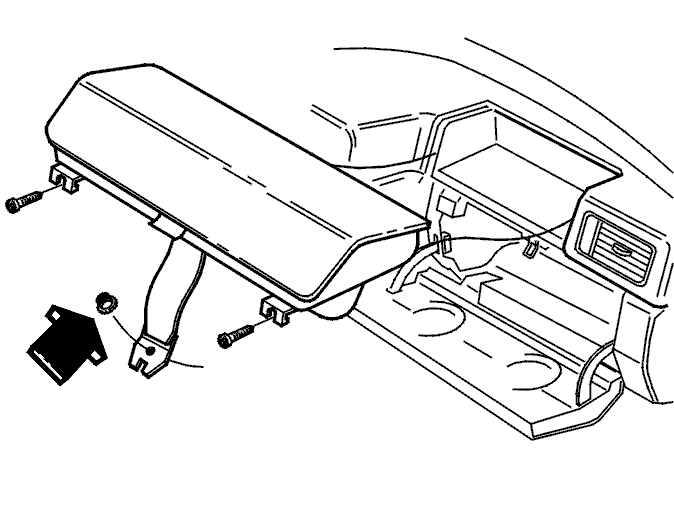

• Затяните винты (2) крепления модуля на стороне пассажира моментом 3 Н·м.

• Хомут на кронштейн. Затяните гайку (см. стрелку, номер детали 949278-6) моментом 6 Н·м.

• Убедитесь, что модуль на стороне пассажира закреплен надежно.

Установка перчаточного ящика

• Установите вставку перчаточного ящика (2 х Torx 25).
