Замена модуля датчика

Подготовка

• Выключите зажигание.
• Отсоедините отрицательный провод от аккумуляторной батареи

Снимите:

• Отсоедините разъемы сиденья водителя (под передней частью сиденья слева)

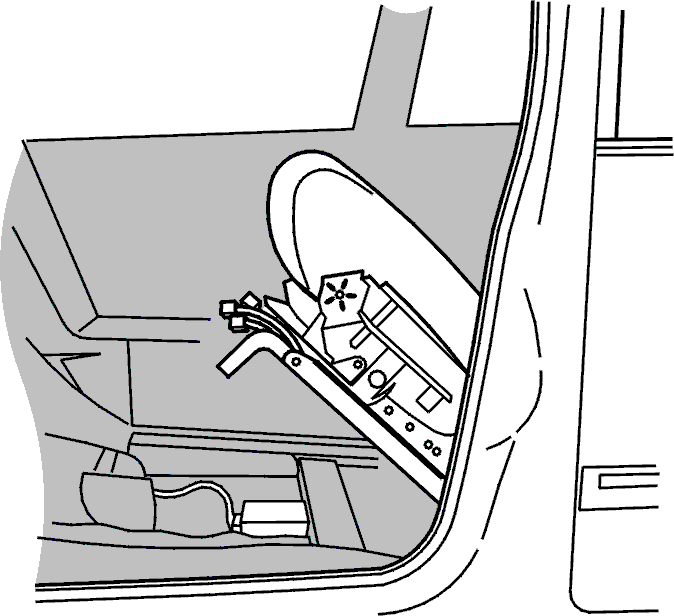

• Снимите сиденье водителя (выверните винты крепления направляющих к полу) и откиньте сиденье назад.
• Отверните напольное покрытие.

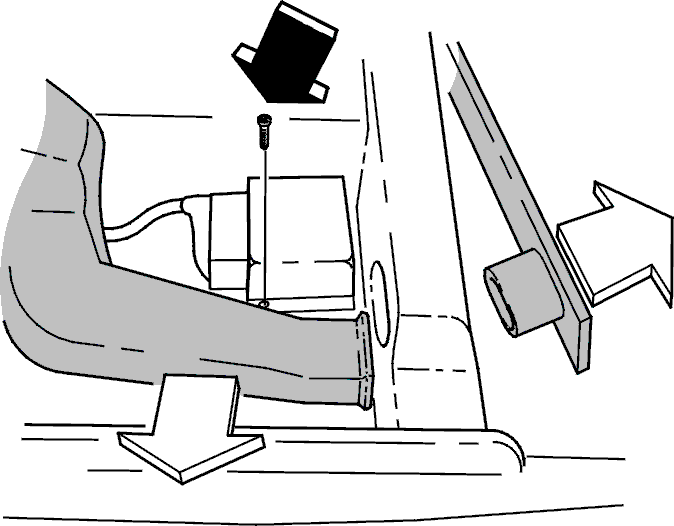

• Отсоедините сопло воздуховода, ведущее к заднему сиденью. Передвиньте воздуховод так, чтобы открыть доступ к внешнему винту крепления модуля датчика.

Снимите модуль датчика

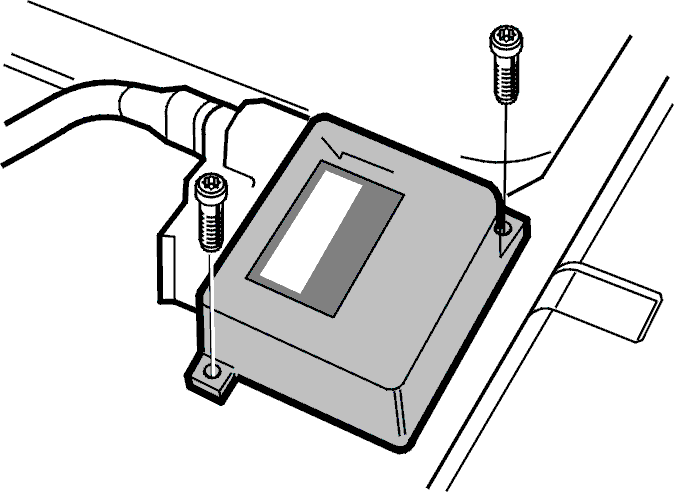

• Выверните два винта (torx 30) крепления модуля датчика
• Приподнимите модуль датчика и разъедините разъем

Примечание: Нельзя касаться контактных штырьков модуля датчика. Существует опасность электростатического разряда.

Установите новый модуль датчика

• Соедините разъем модуля датчика

Это необходимо сделать до того, как модуль датчика будет закреплен на своем месте.

• Установите модуль датчика и закрепите его двумя винтами. Затяните моментом 10 Н·м

Используйте старые винты! При использовании новых винтов они должны быть того типа, который предназначен для соединения с "массой".

Примечание: Винты уже нарезали в листовом металле резьбу и, поэтому, должны вворачиваться так, чтобы не повредить ее. Нужно соблюдать осторожность, чтобы не повредить резьбу при затяжке винтов.

Для правильной работы модуля датчика важно, чтобы он был надежно прикреплен на кузове! Если модуль датчика ненадежно закреплен на кузове автомобиля, он будет регистрировать лишь свое собственное замедление, а не замедление автомобиля, возникающее в начале столкновения.Соединение модуля датчика с "массой" осуществляется через клемму "массы", закрепленную одним из крепежных винтов. Поэтому очень важно обеспечить хороший контакт между этим винтом и кузовом.

Установите:

• Сопло воздуховода, ведущее к заднему сиденью, и воздуховод у модуля датчика
• Напольное покрытие
• Сиденье водителя (закрепите направляющие винтами на полу)
• Разъемы сиденья водителя (под сиденьем слева)
