Замена механизма замка задней двери автофургона и фиксирующей кнопки

Панель задней двери автофургона

Снятие
Снимите раму с помощью инструмента для уплотнения или ему подобного.

Для защиты панели установите кусок картонаВставьте кусок картона, размером примерно 180 x 100 мм, между верхней и нижней панелью с каждой стороны.Это предохранит верхнюю панель во время снятия нижней панели.

Осторожно согните и поверните панель вниз так, чтобы освободить зажимы. При необходимости используйте инструмент для уплотнения.

Постучите рукой по краям панели в направлении вперед до тех пор, пока панель не высвободится.

Установка
Переместите зажимы с панели на установленное место на задней двери автофургона.

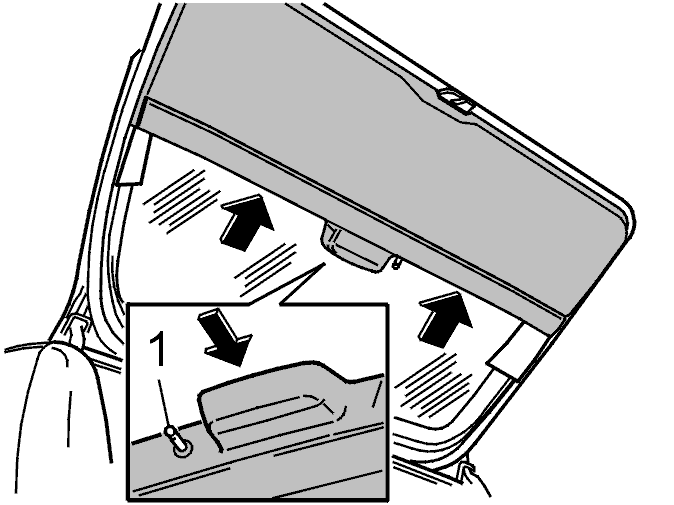

Убедитесь, что фиксирующая кнопка (1) вставлена в отверстие, до того как панель вжата на место в задней двери автофургона.Установите панель в правильное положение.

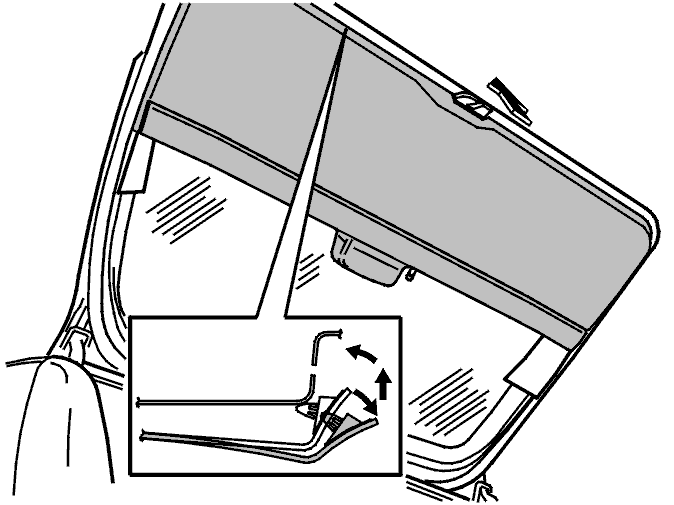

Согните нижнюю кромку и вдавите панель.

Механизм замка задней двери автофургона

Снимите:

• панели согласно Панель задней двери автофургона.

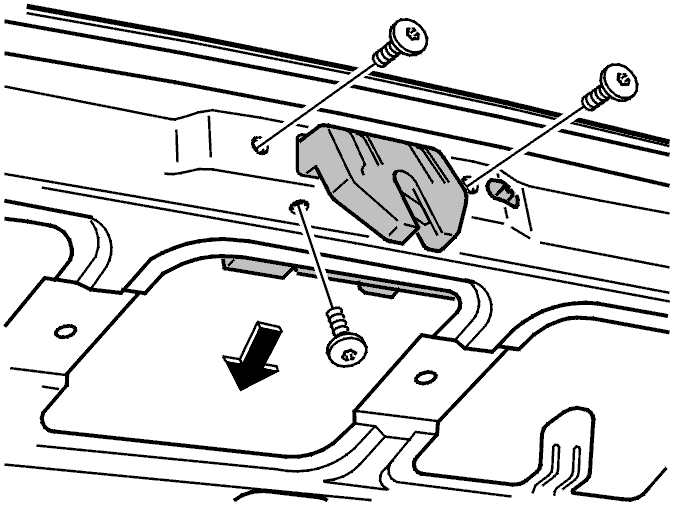

• внутреннюю ручку открывания задней двери автофургона (два винта)

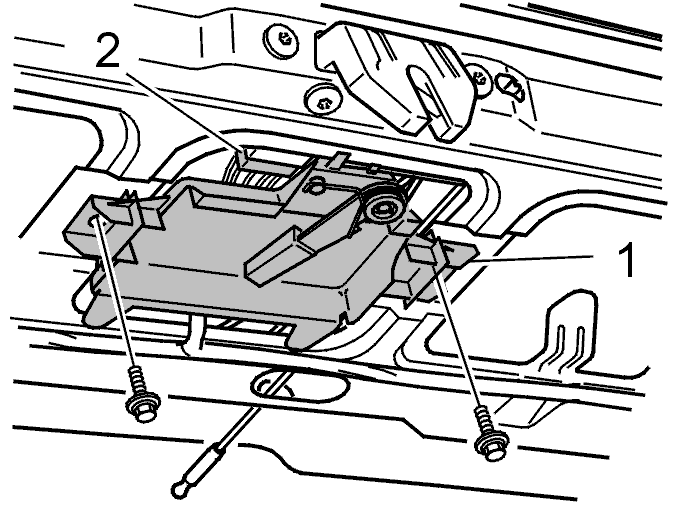

Отсоедините разъем (2).

Снимите:

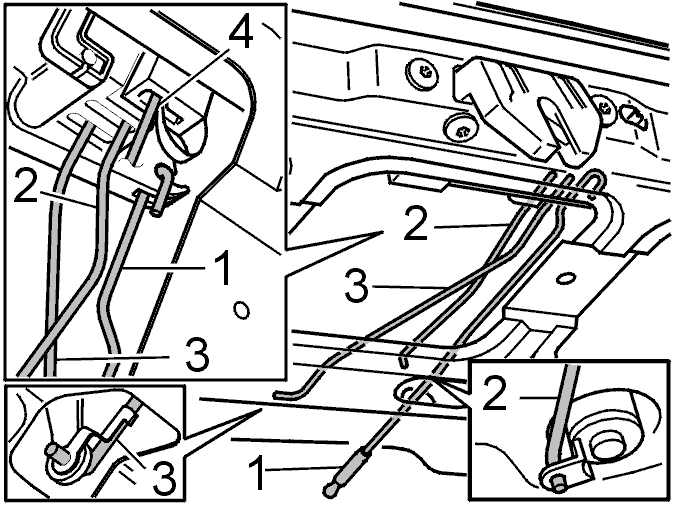

• соединительную тягу с фиксирующей кнопки (1).
• соединительную тягу с цилиндра замка (2)
• соединительную тягу с ручки (3).

Примечание: Соединительная тяга запирает (2) и (3), а также положение стержня (4) внутренней ручки открывания двери.

Снимите механизм замка (3 винта, torx).Установите в обратном порядке.
