Замена механизма переключения передач

Снимите тягу переключателя передач с рычага переключателя передач

Нанесите на компоненты антикоррозийный состав.Выверните винт петли. Снимите тягу переключателя передач.

Примечание: Будьте осторожны с уплотнительными кольцами и пластмассовыми втулками.

Снимите узел рычага переключателя передач

Вытолкните защитный наконечник из кронштейна.Снимите винты крепления и кольца.Снимите механизм переключения передач и поверните его вверх (90°).

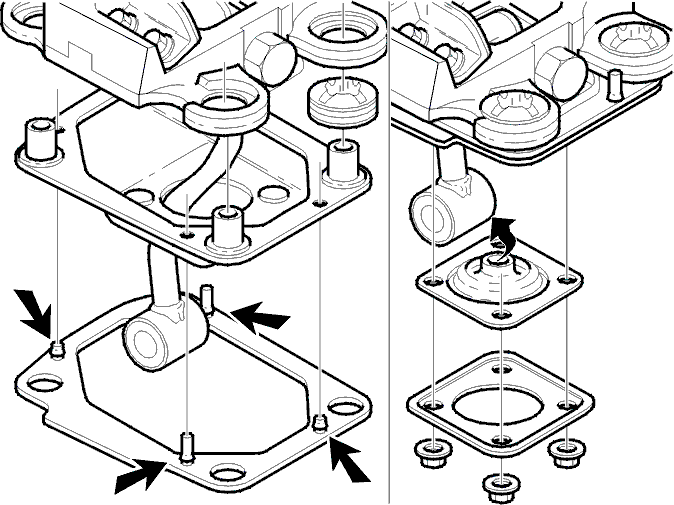

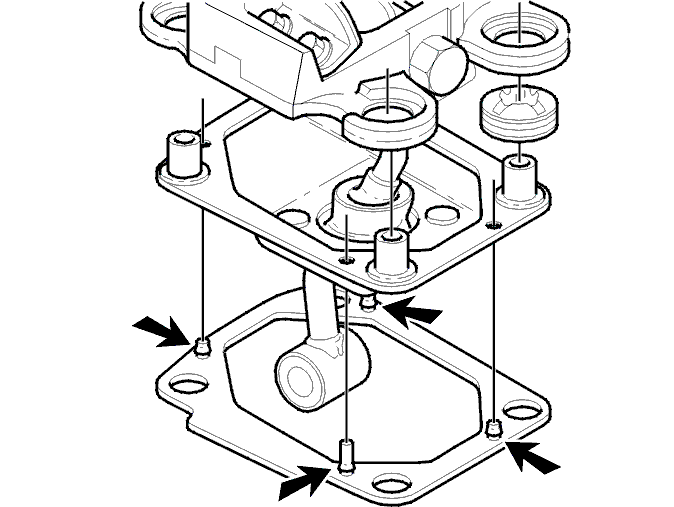

Заменить прокладку опоры рычага переключателя передач?

Потяните весь корпус вниз.Отожмите резиновые штифты из опоры.Отожмите штифты резинового элемента из корпуса и снимите резиновый элемент.Расположите резиновый элемент в корпусе и вдавите штифты насквозь.Поднимите корпус. Вдавите штифты резинового элемента.

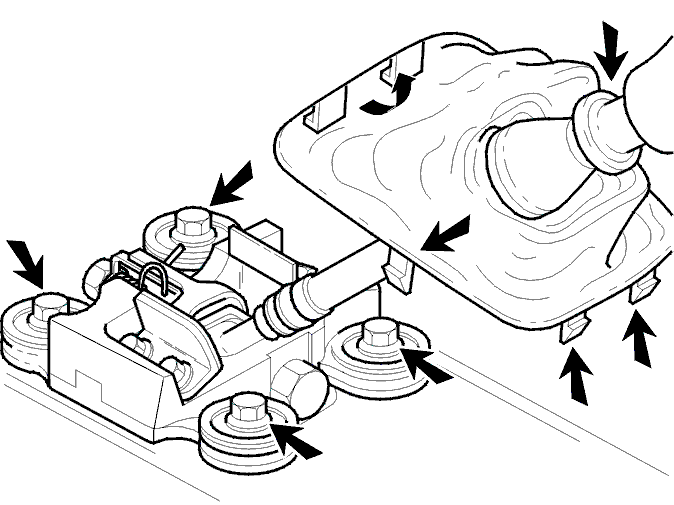

Снимите нижнюю панель

Снимите чехол с консоли.Снимите резиновый элемент над рычагом переключателя передач.

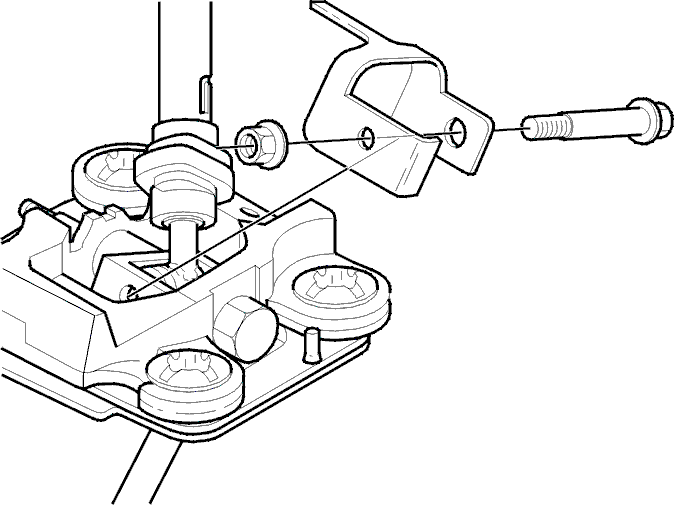

Снимите кулису передачи

Отметьте крайнее положение кулисы 5-й передачи.Выверните винты и снимите фиксаторы.Снимите гайку.Снимите щиток и пружину.

Снимите рычаг переключателя передач с центра корпуса

Выверните винт и снимите гайку.Снимите корпус.Снимите рычаг переключателя передач.

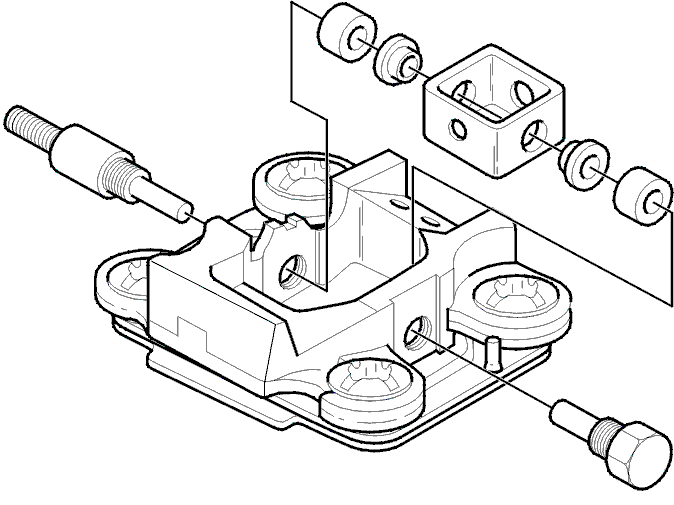

Снимите подшипники с рычага переключателя передач

Снимите пластмассовую втулку, резиновый элемент и уплотнительное кольцо.

Снимите подшипник с центра корпуса

Выверните винт. Затем снимите резиновую втулку.Снимите корпус вместе со втулкой подшипника.Снимите резиновую втулку.

Установите подшипник в центр корпуса

Установите резиновую втулку.Расположите втулку подшипника и корпус.Установите резиновую втулку.Установите винт. Затяните винт до 74 Н·м.

Установите подшипник на рычаг переключателя передач

Установите уплотнительное кольцо с пластмассовой втулкой.Установите резиновую втулку.

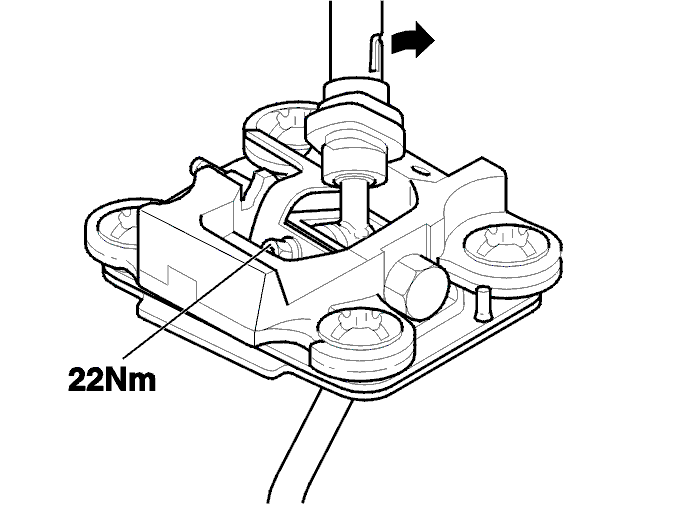

Установите рычаг переключателя передач в центр корпуса

Установите рычаг переключателя передач сверху.Расположите корпус (отметьте положения для отверстий).Установите винт и гайку. Затяните до 22 Н·м.

Примечание: Убедитесь, что ручка переключателя передач правильно расположена.

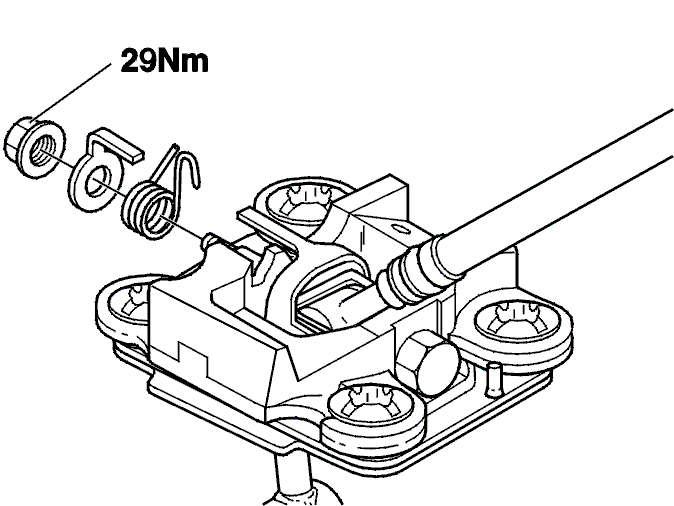

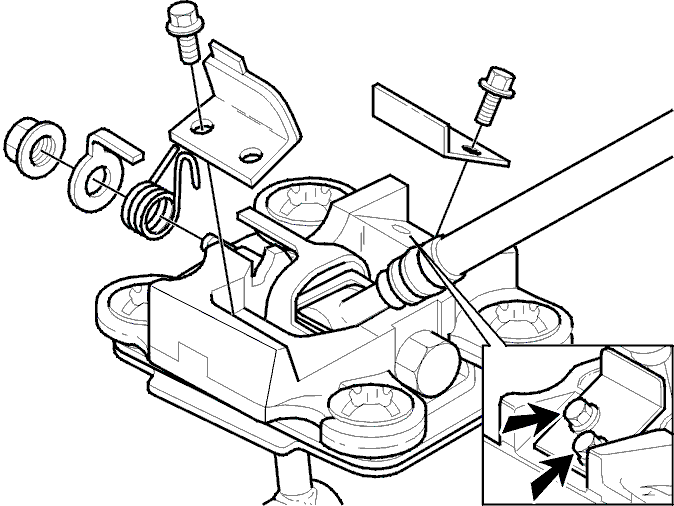

Установите пружину

Расположите пружину и зажим на корпусе.Поместите пластину в паз.Установите гайку. Затяните гайку до 29 Н·м.

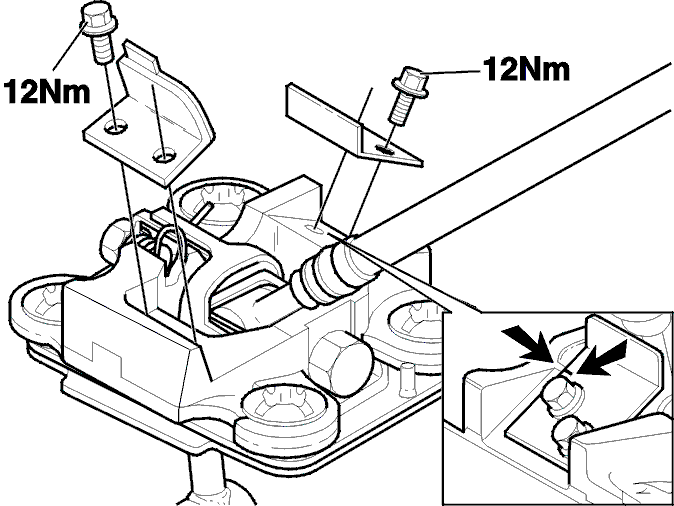

Установите кулису

Установите фиксатор для передачи заднего хода. Затяните до 12 Н·м.Установите ограничитель кулисы передач для 5-й передачи согласно разметке и закрепите его. Момент затяжки 12 Н·м.

Установите нижнюю пластину

Нанесите мыльный раствор на резиновый элемент.Натяните резиновый элемент на рычаг переключателя передач.Установите резиновый элемент и штифт.

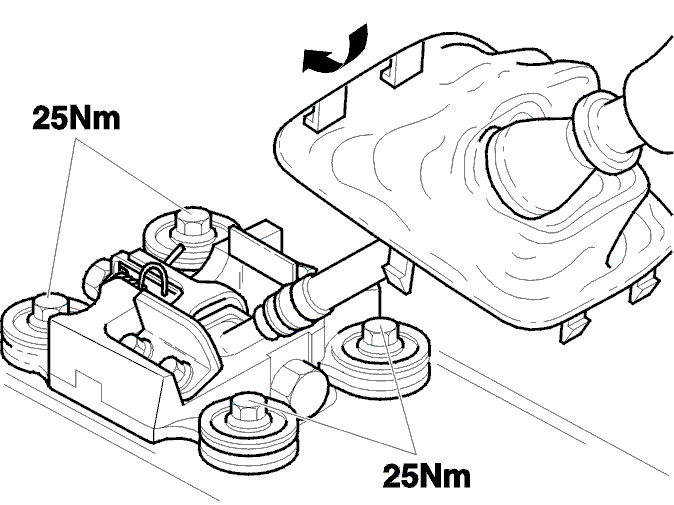

Установите рычаг переключателя передач

Установите рычаг переключателя передач вращательным движением (широкой секцией внутрь).Установите четыре винта. Затяните винты до 25 Н·м.Установите защитный наконечник в кронштейн.

Установите тягу переключателя передач на рычаг переключателя передач

Расположите распорную втулку, пластмассовые втулки и уплотнительное кольцо.Bыберите первую передачу с помощью рычага переключателя передач.Нажмите рычаг переключателя передач слегка вправо. Убедитесь, что он заходит прямо перед отверстием для тяги переключателя передач. Отрегулируйте при необходимости, см. операцию Проверьте регулировку рычага
переключателя передач.Установите винт петли. Затяните винт до 16 Н·м.

Проверьте регулировку рычага переключателя передач

ПроверкаBыберите первую передачу с помощью рычага переключателя передач.рычаг переключателя передач должен находиться точно напротив верхнего ограничителя справа.Отрегулируйте переключатель передачВыкрутите винт на тяге переключателя передач.Проверьте расстояние (приблизительно 8 мм).Нажмите рычаг переключателя передач слегка вправо.Установите винт на тягу переключателя передач. Затяните винт до 24 Н·м.

Снимите тягу переключателя передач с коробки передач

Нанесите на компоненты антикоррозийный состав.Выверните винт.Уберите тягу в сторону.

Снимите тягу переключателя передач с рычага переключателя передач

Выверните винт петли. Снимите тягу переключателя передач.

Очистите и проверьте компоненты

Замените изношенные или поврежденные компоненты.Нанесите смазку Volvo, номер 1161241-3, на компоненты.

Установите тягу переключателя передач на рычаг переключателя передач

Расположите распорную втулку, пластмассовые втулки и уплотнительные кольца.Установите винт петли сверху. Затяните винт до 16 Н·м.

Установите тягу переключателя передач на рычаг переключателя передач

См. Установите тягу переключателя передач
на рычаг переключателя передач.

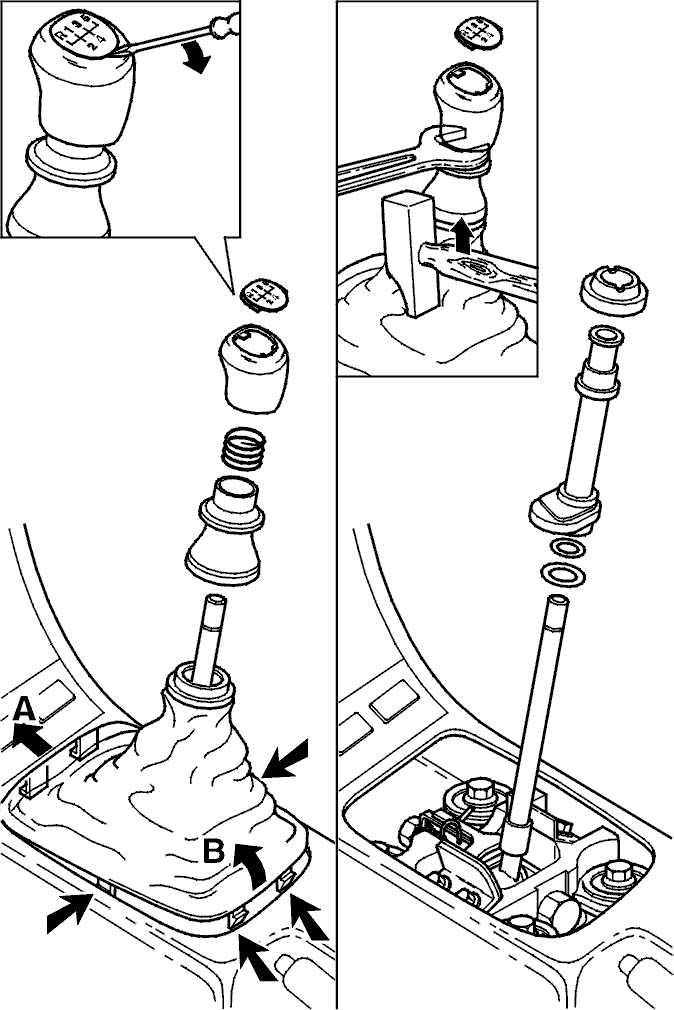

Отделите разъем

Снимите диск с эмблемой.Поместите 28 мм накидной гаечный ключ под ручку. Ударьте гаечный ключ молотком, чтобы снять ручку с рычага переключателя передач. Если ручка не снимается, см. операцию Снимите ручку переключателя передач с
рычага переключателя передач.Отсоедините пружину.Нажмите диск с эмблемой вперед и снимите с кронштейна.Снимите диск с эмблемой и ручку.Сожмите кромки вместе и снимите линию подачи.Снимите кольцо.

Соберите рычаг переключателя передач

Расположите уплотнительное кольцо на трубке.Расположите диск с эмблемой указателем под 180° к фиксатору.Вставьте ручку на фиксатор.Поместите трубку и диск с эмблемой на рычаг переключателя передач.Установите заново крышку на консоль.Расположите пружину.Установите ручку на рычаг переключателя передач, см. операцию Установите ручку на рычаг переключателя
передач.Проверьте функционирование.

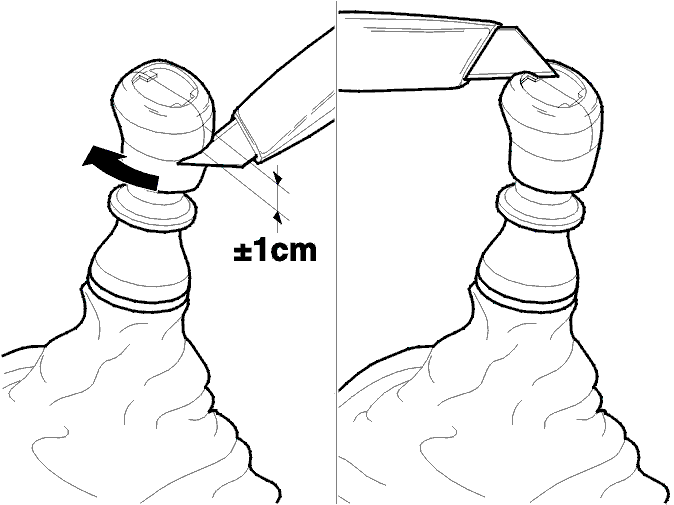

Снимите ручку переключателя передач с рычага переключателя передач

Если ручка не снимается с помощью накидного гаечного ключа:

• Снимите диск с эмблемой.
• Обрежьте ручку в 1 см ниже соединения, обрежьте под прямым углом к первой и снимите обрезанную секцию.
• Открутите верхнюю секцию.
• Открутите нижнюю секцию, используя трубный ключ.

Примечание: Будьте осторожны с пружиной.

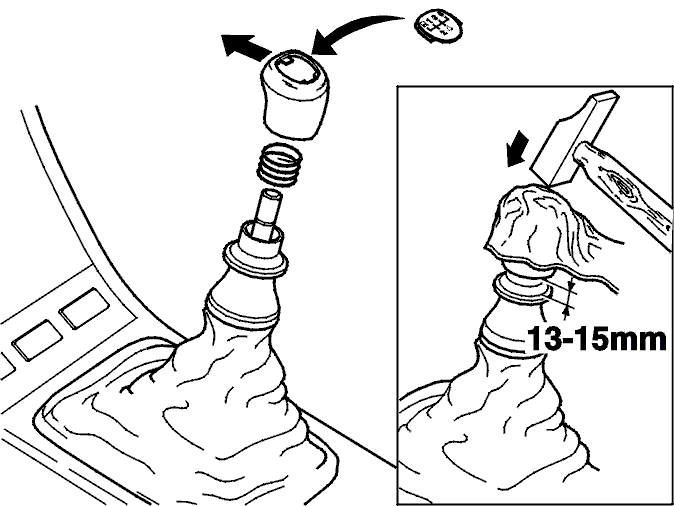

Установите ручку на рычаг переключателя передач

Зачистите шлицевую секцию рычага переключателя передач.Поместите датчик в правильное положение.Расположите ручку на рычаге переключателя передач таким образом, чтобы правая прямая часть была направлена вперед.Поместите кусок материи на ручку.Набейте ручку на рычаг переключателя передач до тех пор, пока расстояние между ручкой и фиксатором передачи заднего хода не будет 13-15 мм.Установите панель.Проверьте функционирование.

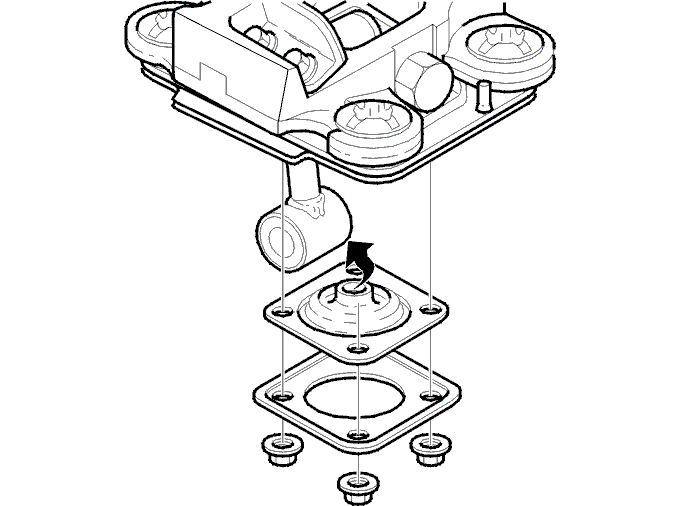

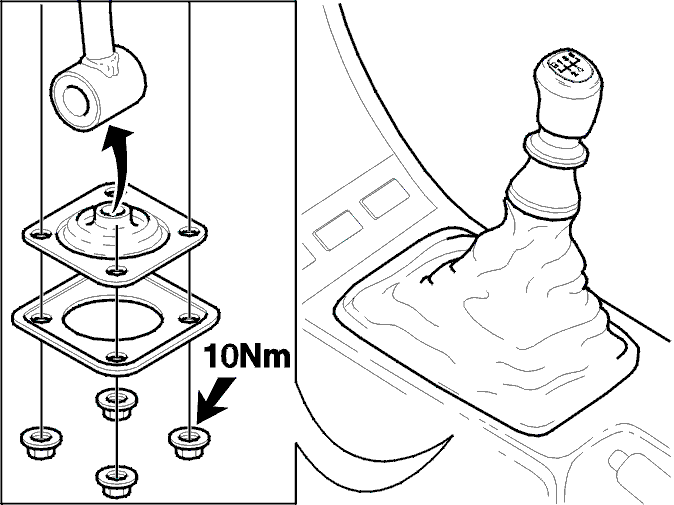

Замените нижнее резиновое уплотнение рычага переключателя передач

Снимите тягу переключателя передач, см. операцию Снимите тягу переключателя передач с
рычага переключателя передач.Открутите четыре гайки и снимите пластину.Натяните резиновый элемент на рычаг переключателя передач.Смажьте резиновый элемент мыльным раствором.Установите резиновый элемент на рычаг переключателя передач и поместите болты.Установите пластину.Установите четыре гайки. Затяните гайки до 10 Н·м.Установите тягу переключателя передач, см. операцию Установите тягу переключателя передач
на рычаг переключателя передач и Замените тягу переключателя передач.
