Замена механизма окна с сервоприводом стекла в передней двери

Подготовка

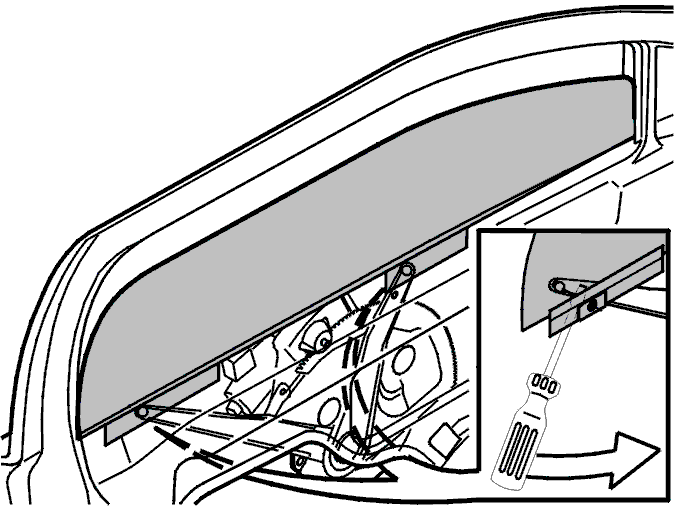

• Установите боковое окно в полуоткрытое положение.

Снятие панели передней двери

• Выключите зажигание.

Внимание: Выньте ключ из замка зажигания. Это делается для того, чтобы окно с сервоприводом стекла невозможно было случайно активировать.
- Выньте ключ.

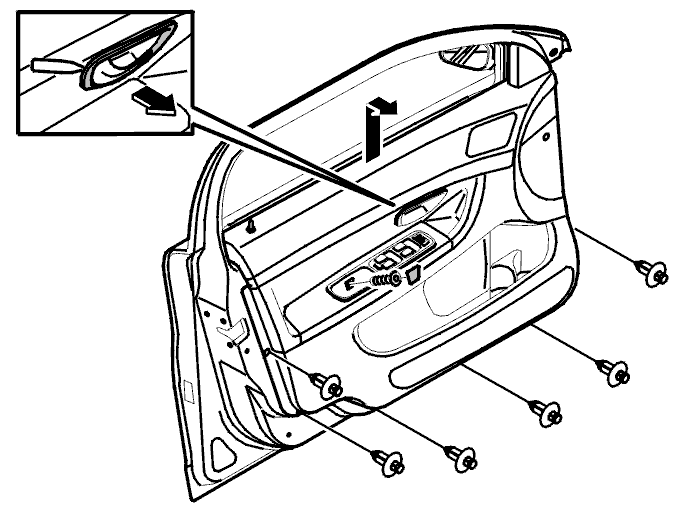

Снимите:

• окантовку внутренней ручки открывания двери
• крышку внутренней ручки открывания двери.
• винт возле внутренней ручки открывания двери.
• 7 нажимных зажимов.
• Осторожно постучите по нижней части панели, чтобы освободить ее.
• Потяните верхний край панели внутрь.
• Отсоедините 4 разъема.

• Примечание: > После того, как ключ вынут: Подождите 1 минуту, прежде чем начинать работу.

Снятие ручки двери

• Внимание: > Используйте защитные очки.

• Высверлите заклепки из крепления ручки.

• Отсоедините ручку. Оставьте ручку висеть на проволоке.

Снятие звукоизоляцию

• Внимание: > Используйте защитные очки.

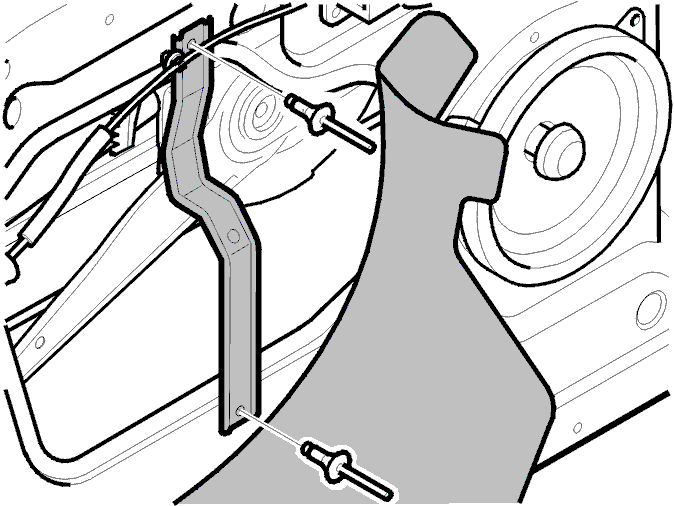

• Кронштейн закреплен двумя заклепками. Высверлите нижнюю заклепку. Отведите кронштейн в сторону, чтобы получить доступ к звукоизоляции.

• Звукоизоляция приклеена на место.
• Осторожно снимите звукоизоляцию.

Снимите боковое окно

• Выньте шаровой шарнир из зажима в креплении окна.Вставьте отвертку. Подденьте так, чтобы зажим / шаровой шарнир освободился.

Закрепите боковое окно

• Поднимите окно до закрытого положения. Закрепите окно с помощью эластичной ленты, для того чтобы предотвратить опускание окна.

Снятие подъемного механизма

• Внимание: > Используйте защитные очки.

Примечание: При высверливании глухих заклепок: Удалите пылесосом все стружки и остатки в двери, чтобы в дальнейшем они не вызывали возникновения шумов.

• Высверлите 4 заклепки в креплении механизма окна с сервоприводом стекла.
• Отсоедините разъем.
• Выньте механизм стеклоподъемника.

Установка подъемного механизма

• Подсоедините разъем.
• Расположите механизм окна с сервоприводом стекла.
• Закрепите заклепками в 4 местах крепления. Используйте клещи для заклепок с головкой не менее80 мм.

Закрепление бокового окна

• Снимите ленту, удерживающую окно.
• Вдавите окно вниз до правильного положения.
• Сожмите крепления. Установите шаровые шарниры / зажимы.

Установка звукоизоляции

• Установите звукоизоляцию.
• Поверните кронштейн в правильное положение.
• Закрепите заклепками нижнее крепление на место.

Установка ручки двери

• Расположите ручку двери.
• Закрепите заклепками в 4 местах крепления.

Установка дверной панели

• Подсоедините 4 разъема.
• Установите панель.

Установите:

• 7 нажимных зажимов.
• винт возле внутренней ручки открывания двери.
• крышку внутренней ручки открывания двери.
• окантовку внутренней ручки открывания двери

Проверка

• Вставьте ключ зажигания. Проверьте функционирование.
