Замена масляного радиатора (D5252T MSA 15.8)

Подготовка

Поднимите автомобиль.Снимите брызговик из-под двигателя.Установите емкость под двигатель.Опустите автомобиль.

Снимите

• защитный кожух над двигателем.
• реактивную тягу.
• масляный фильтр. Используйте инструмент 🔧 HYLSA (BORTTAGNING/OLJEFILTER D5252T) S70, V70 и храповик.

Снятие масляного радиатора

Внимание: Используйте защитное снаряжение. Избегайте попадания масла и гликоля на кожу.

Примечание: Подложите побольше бумаги под масляный радиатор, чтобы избежать разливания масла и гликоля.

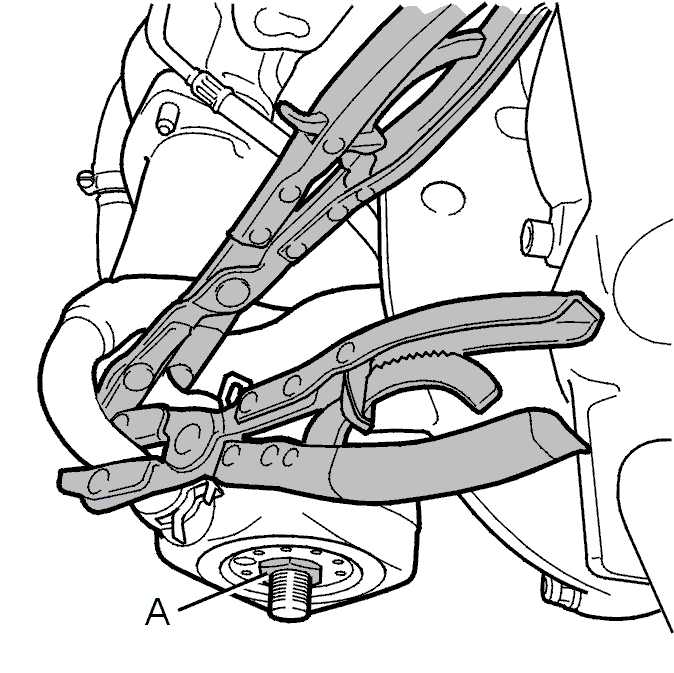

Снимите гайку (А), удерживающую масляный радиатор.Поверните масляный радиатор и шланги охлаждающей жидкости.Установите фиксирующие плоскогубцы на шланги охлаждающей жидкости.Снимите шланги с масляного радиатора.

Примечание: Запишите положение шлангов.

Снимите масляный радиатор.

Установка масляного радиатора

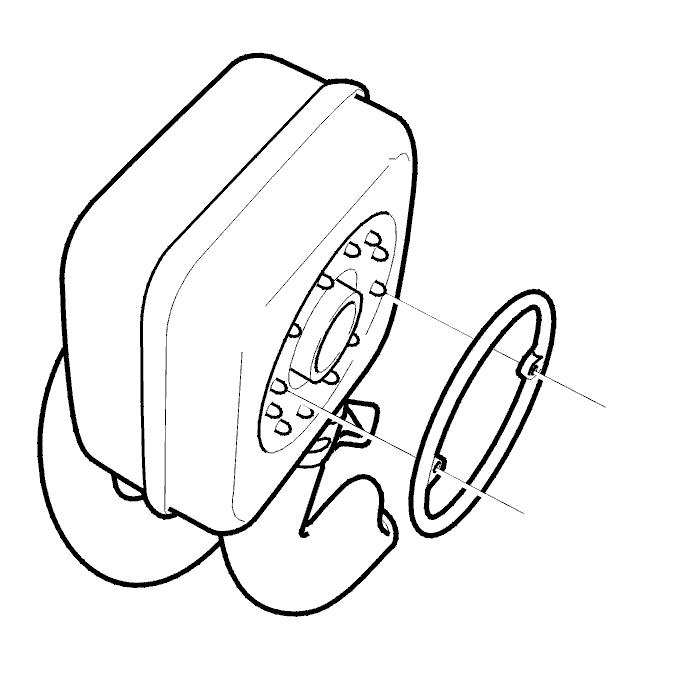

Примечание: Установите новое уплотнительное кольцо между масляным радиатором и кронштейном масляного фильтра.

Установите

• новый масляный радиатор с гайкой, не затягивая.
• шланги радиатора. Снимите фиксирующие плоскогубцы.

Поверните масляный радиатор в правильное положение.Затяните гайку масляного радиатора до 30 Н·м.

Завершение

Установите

• реактивную тягу.
• винты на опорных стаканах подвески. Затяните до 50 Н·м.
• винт и гайки крепления реактивной тяги в реактивной штанге на двигателе. Затяните до 80 Н·м.

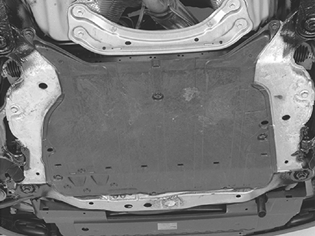

Вытрите пролившиеся масло и гликоль.Установите заново брызговик под двигателем.Проверьте уровень масла и охлаждающей жидкости.Заведите двигатель. Проверьте на наличие утечек.Проверьте, не нужно ли долить масло или охлаждающую жидкость.

Смажьте прокладку масляного фильтра маслом.Установите масляный фильтр.Заверните фильтр на место рукой до касания прокладки с сопрягаемой поверхностью. Доверните еще на 1/2-3/4 оборота.

Только для автомобилей с правосторонним управлением
Затяните элемент системы защиты при столкновении над масляным фильтром до 25 Н·м.
