Замена масляного насоса/переднего сальника коленчатого вала

Снимите:

• ремень вспомогательных агрегатов
• переднюю крышку ремня газораспределительного механизма
• вентилятор охлаждения двигателя
• брызговик под двигателем

Слейте охлаждающую жидкость.Снимите радиатор.

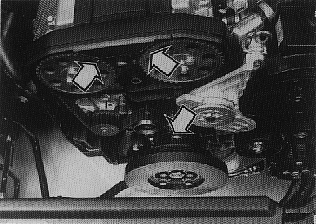

Установите распределительные валы/коленчатый вал по меткам

Проверните коленчатый вал по часовой стрелке до совмещения меток на шкивах распределительных валов и на верхней крышке ремня газораспределительного механизма и на шкиве коленчатого вала/картере масляного насоса.Снимите верхнюю крышку ремня газораспределительного механизма.

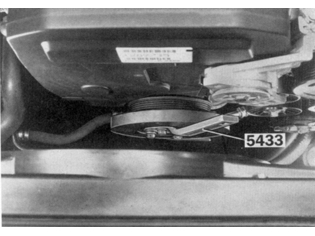

Снимите гаситель колебаний

Выверните четыре винта гасителя колебаний.Установите упор 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE)B6304 B5254.Отверните центральную гайку гасителя колебаний.Снимите упор (🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE)B6304 B5254).Снимите гаситель колебаний.

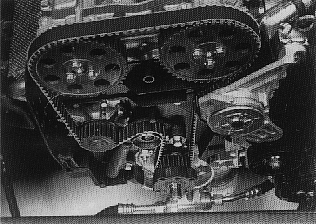

Снятие ремня газораспределительного механизма

Ослабьте и выверните верхний винт натяжителя ремня.Ослабьте нижний винт.Поверните натяжитель так, чтобы освободился цилиндр.Выверните нижний винт.Снимите ремень газораспределительного механизма.

Зафиксируйте натяжитель ремня

Закрепите инструмент 🔧 KOMPRIMERINGSVERKTYG (SPÄNN/DÄMPELEM)B6304,B5254 в тисках.Установите натяжитель ремня в инструмент и наверните центральную гайку до конца.Дождитесь окончания сжатия (отверстие в поршне должно совместиться с отверстием в корпусе) и вставьте в отверстие стопорный штифт (⋄ 2 мм).Отверните центральную гайку, чтобы натяжитель можно было снять с инструмента.Убедитесь в отсутствии видимых утечек.

Примечание: При наличии утечек, при отсутствии сопротивления сжатию или в случае невозможности сжатия, натяжитель подлежит замене.

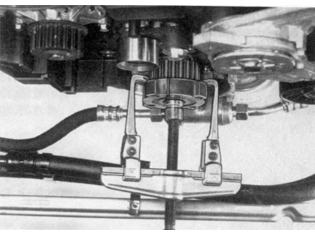

Снимите шкив коленчатого вала

Снимите шкив коленчатого вала.Используйте съемник

При замене только переднего сальника коленчатого вала

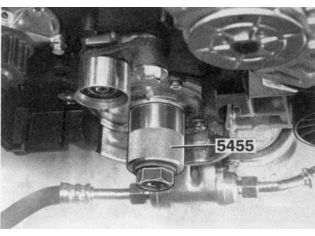

Выньте при помощи отвертки старый сальник:Очистите поверхность сопряжения.Поставьте новый сальник с помощью инструмента 🔧 DORN (TÄTNING-OLJEPUMP) B6304 B5254, смажьте сальник консистентной смазкой.Запрессуйте сальник с помощью центральной гайки коленчатого вала.Перейдите к операции 13 в Установите ремень газораспределительного
механизма.

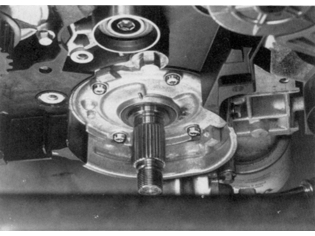

Снимите масляный насос

Выверните все винты масляного насоса.Очистите для прокладки и сопряженные поверхности.

Разберите масляный насос

Очистите и проверьте все компоненты
Проверьте наличие повреждений и износа. Особенно внимательно проверьте серповидную вставку (между всасывающей и нагнетательной полостями). В случае неисправности, замените насос в сборе.Имеются отдельные детали к разгрузочному клапану.

Проверьте пружины разгрузочного клапана

Установите шестерни в картер насоса и проверьте зазор/люфт

Поставьте большую шестерню в картер маркировкой вверх.Вставьте малую шестерню насоса.Проверьте зазор/люфт. Если зазор/люфт превышает норму, замените насос в сборе. Соберите насос.

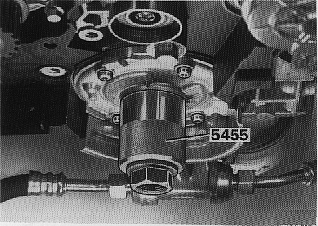

Установите масляный насос

Сдвиньте брызговик.Используйте новую прокладку.Используйте инструмент 🔧 DORN (TÄTNING-OLJEPUMP) B6304 B5254 при установке насоса. Используйте винты как направляющие. Притяните насос с помощью центральной гайки коленчатого вала.

Примечание: Нанесите герметик для резьб 1 161 056 на винты поддона картера.

Затяните винты по диагонали моментом 10 Н·м.Установите шкив коленчатого вала при помощи центральной гайки и втулки.

Установите ремень газораспределительного механизма

Заведите ремень вокруг шкива коленчатого вала и правого холостого ролика.Наденьте ремень на шкивы распределительных валов.Заведите ремень вокруг шкива насоса охлаждающей жидкости и натяните его на ролик натяжителя.Затяните винты натяжителя ремня моментом 25 Н·м.Выньте стопорный штифт из натяжителя.

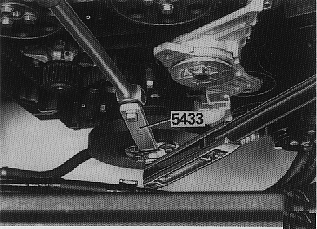

Установите гаситель колебаний

Затяните моментом 300 Н·м, головка на 30 ммИспользуйте упор 🔧 MOTHÅLL (SVÄNGNINGSDÄMPARE)B6304 B5254.Затяните четыре винта моментом 35 Н·м +60°.

Установите натяжитель ремня

Установите верхнюю крышку ремня газораспределительного механизма.Проверните коленчатый вал на два оборота и убедитесь, что метки на шкивах коленчатого вала и распределительных валов совпадают.Установите крышку катушек зажигания

Установите

• радиатор
• переднюю крышку ремня газораспределительного механизма
• ремень вспомогательных агрегатов
• брызговик под двигателем
• вентилятор охлаждения двигателя

Проверьте функционирование/наличие утечек
Долейте охлаждающей жидкости.Проверьте уровень масла.Проверьте работу двигателя.Проверьте наличие утечек.Проверьте уровень охлаждающей жидкости.
