Замена масла в конической передаче

Сверление отверстий:

Примечание: Коническая передача должна быть нагрета.

Снимите:
- гаситель колебаний.- винт.

Примечание: Возможно проливание масла. Подставьте емкость под место, где будет просверлено отверстие.

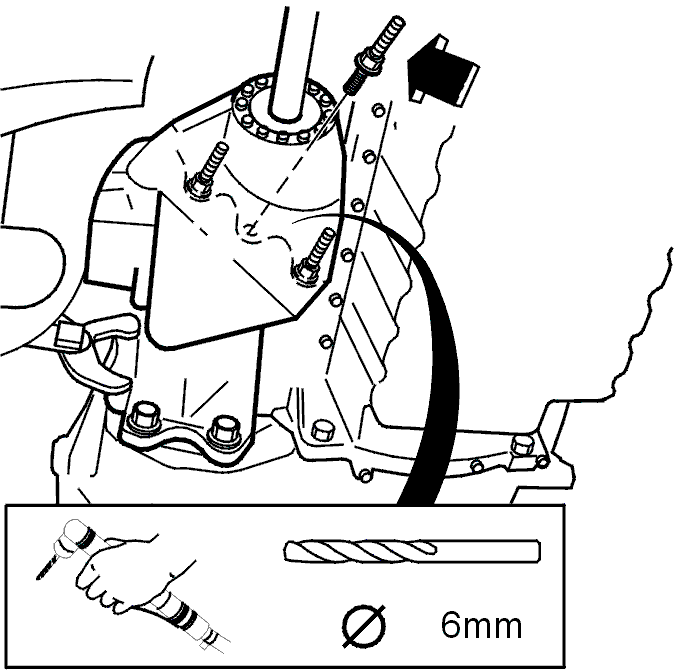

Просверлите:
- отверстие диаметром 6 мм в дне резьбового отверстия в конической передаче.

Слейте:
- масло из конической передачи.

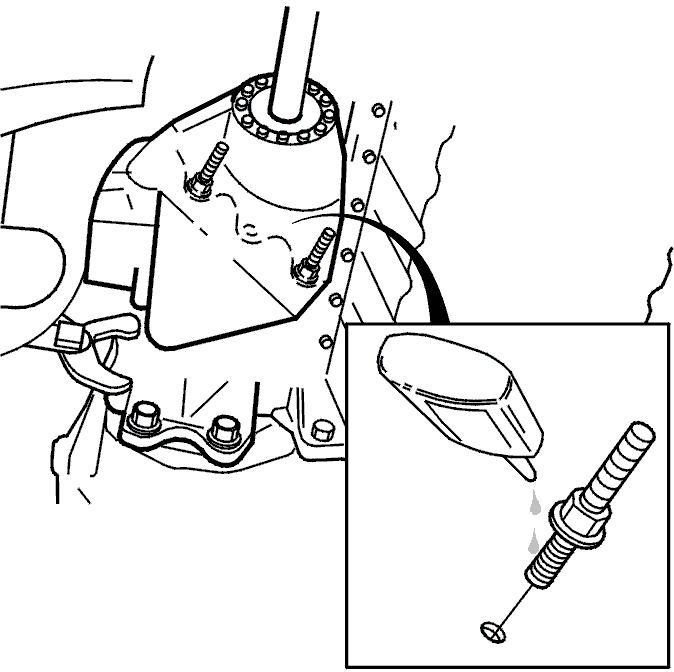

Установка винта:

Установите:

• покройте винт герметиком (номер детали 1161370-0)
• вверните винт на свое место. Момент затяжки: 25 Н·м.
• гаситель колебаний. Момент затяжки: 25 Н·м.

Долейте примерно 0,75 литра масла (номер детали 1161513-5).

Установите:

• пробка контроля уровня. Используйте новую прокладку (номер детали 11998-2). Момент затяжки: 35 Н·м.

Приклеивание наклейки:

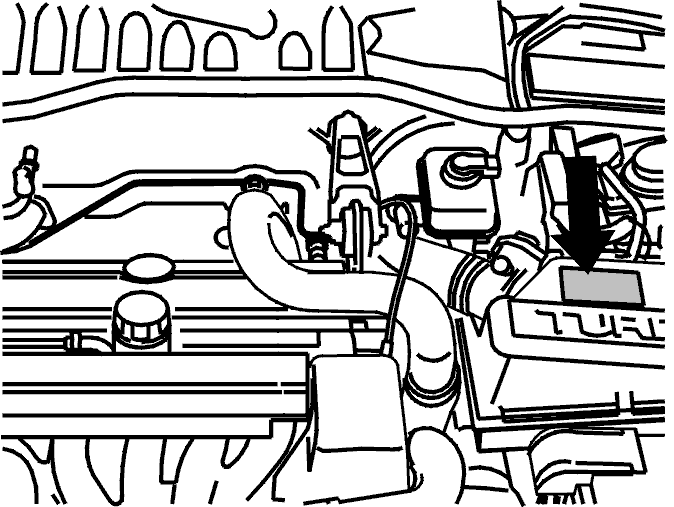

Приклейте наклейку (номер детали 9480154-5) на кожух воздушного фильтра, как показано на рисунке.
