Замена левого клапана управления вакуумного насоса

Подготовка

Запишите код защиты от кражи магнитолы.Выключите зажигание и отсоедините отрицательный провод аккумулятора согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Снятие клапана управления и проводки

Снимите:

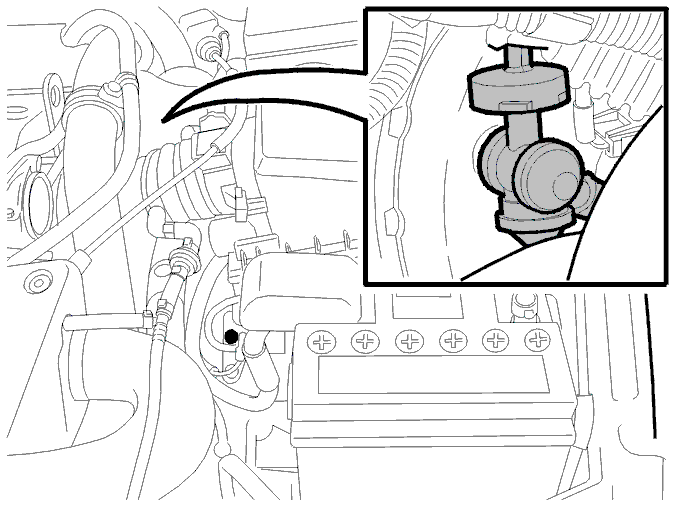

• вывод реле возле клапана управления. Вытяните клапан из усилителя тормозов
• быстросъемный соединитель возле вакуумного насоса
• зажим (двигатели с турбонаддувом) на кабеле впускного коллектора
• кабель с зажима (безнаддувные двигатели)
• разъем шланга во впускном коллекторе. Вдавите пластмассовое кольцо в направлении ко впускному коллектору. Вытяните кабель
• клапаны и проводку. Запишите трассу прокладки проводки.

Установка клапана управления и проводки

Установите:

• клапан и проводку.

Примечание: Убедитесь, что проводка не цепляется и не трется.
- кабель во впускной коллектор
- зажим на кабель. Затяните до 6 Н·м
- быстросъемный соединитель на вакуумный насос
- клапан в усилитель тормозов
- вывод реле.

Завершение

Включите зажигание (положение II). Подсоедините отрицательный провод аккумулятора согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Осторожно: Всегда подсоединяйте провод аккумулятора согласно Обращайте внимание при отсоединении и подсоединении провода акк умулятора.

Активируйте код защиты от кражи магнитолы.

Проверьте

Проверьте функционирование вакуумной системы.Проверьте и сотрите все коды неисправности.
