Замена левого гибкого приводного вала среднего электродвигателя сиденья

Подготовка

• Отсоедините отрицательный провод от аккумуляторной батареи и запишите код защиты от кражи магнитолы.
• Снимите сиденье с автомобиля согласно Снятие сиденья.

Примечание: Натяжители ремней безопасности.

Расположение

• Переверните сиденье верхней частью вниз и поставьте его на чистую поверхность.

Снятие кронштейнов

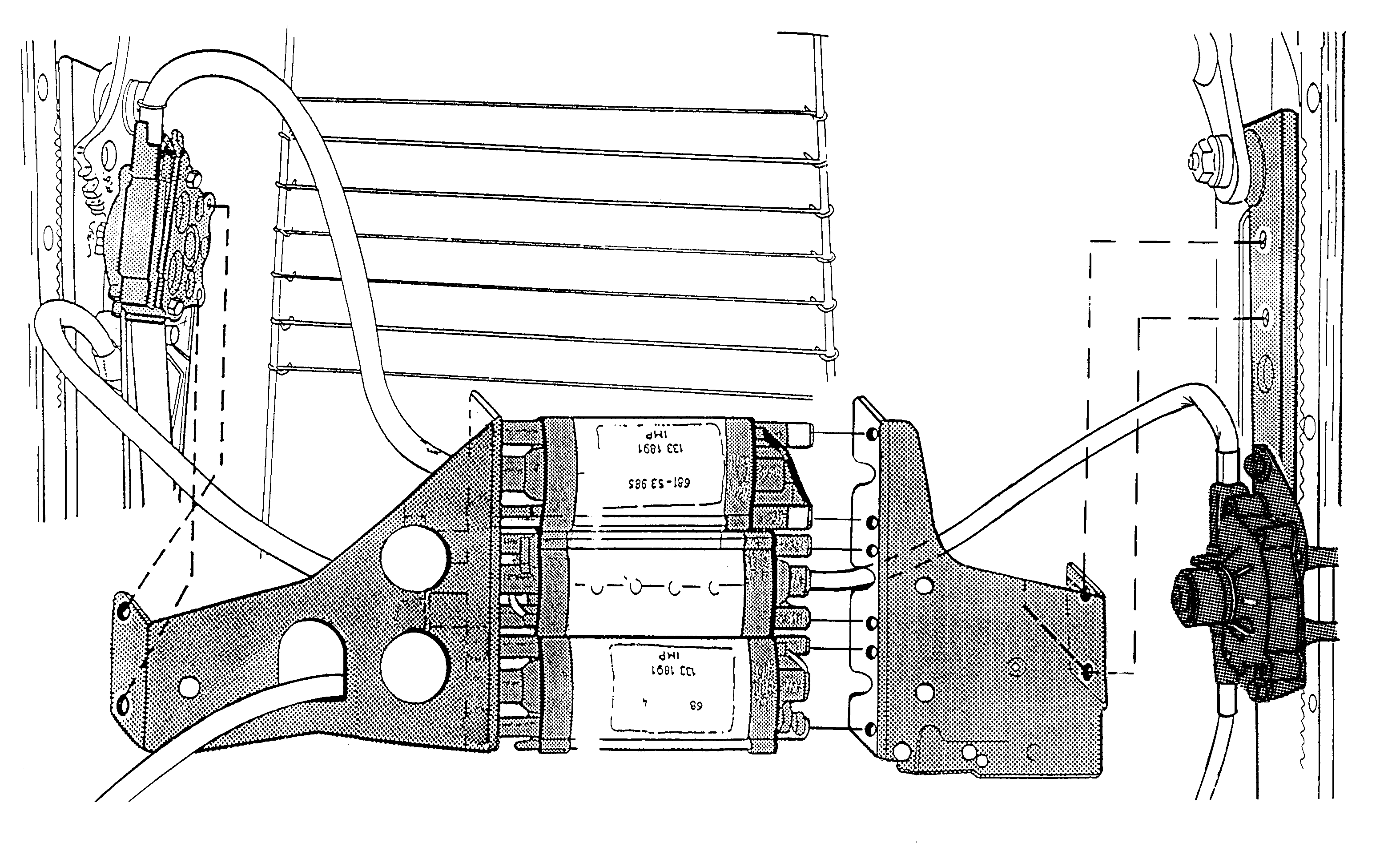

• Снимите кронштейны с тремя электродвигателями.
• Ослабьте четыре винта.

Снятие левого кронштейна

• Снимите левый кронштейн, закрепленный шестью винтами.
• Отсоедините гибкие приводные валы от центрального электродвигателя.

Снятие механизма привода

• Выверните два винта и снимите стопорную скобу крепления механизма привода.
• Подняв, освободите механизм привода.

Поверните механизм привода

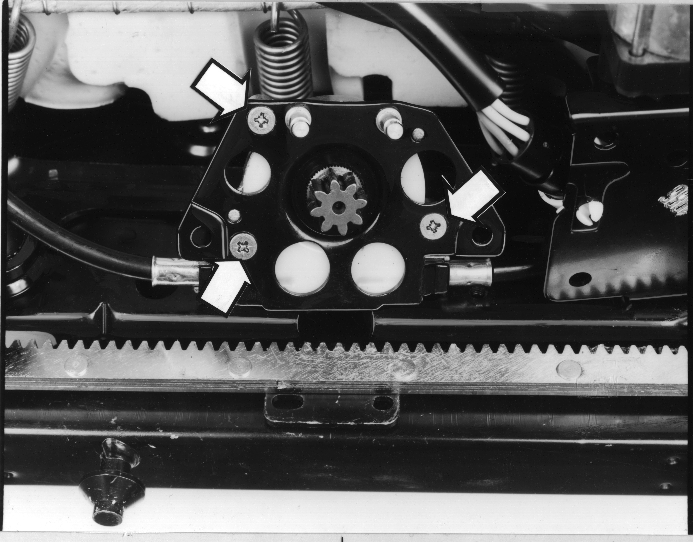

• Поверните и разберите механизм привода.
• Выверните три винта с крестовым шлицем.

Снятие гибких приводных валов

• Снимите гибкие приводные валы.

Установка

• Подсоедините гибкие приводные валы к механизму привода, затяните пластину.

Установка механизма привода

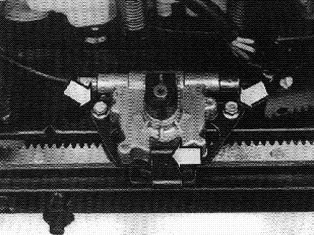

• Установите механизм привода. Закрепите с помощью двух винтов.

• Осторожно: > Поставьте фиксирующую скобу. Важно!

Установка

• Подсоедините гибкие приводные валы к электродвигателю.
• Поставьте левый кронштейн сиденья.

Установка кронштейнов

• Установите кронштейны с тремя электродвигателями.

Установка

• Установите сиденье в автомобиль согласно Снятие сиденья.
• Подсоедините отрицательный провод к аккумуляторной батарее.

Проверка

Сиденье без запоминающего устройства:

• Проверьте функционирование.

Сиденье с запоминающим устройством:

• Откалибруйте сиденье, как описано в разделе Устройство и функционирование, Встроенная диагностическая система.
• Проверьте функционирование.
