Замена ламп внутри салона

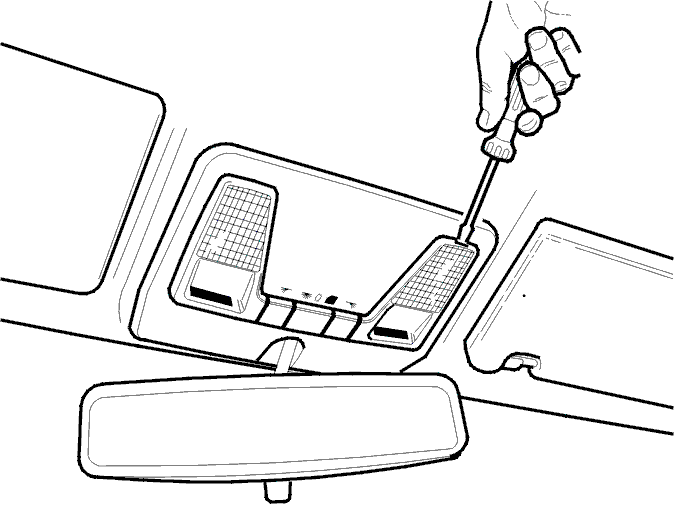

Замена лампы в плафоне у зеркала заднего вида

Выключите зажигание.Аккуратно снимите рассеиватель с помощью плоской отвертки.Замените лампу.

• Убедитесь, что лампа горит.

Замена лампы в фонаре освещения косметического зеркала

Выключите зажигание.Снимите рассеиватель с помощью плоской отвертки. Вставьте отвертку под кромку и поверните.Замените лампу.

• Убедитесь, что лампа горит.

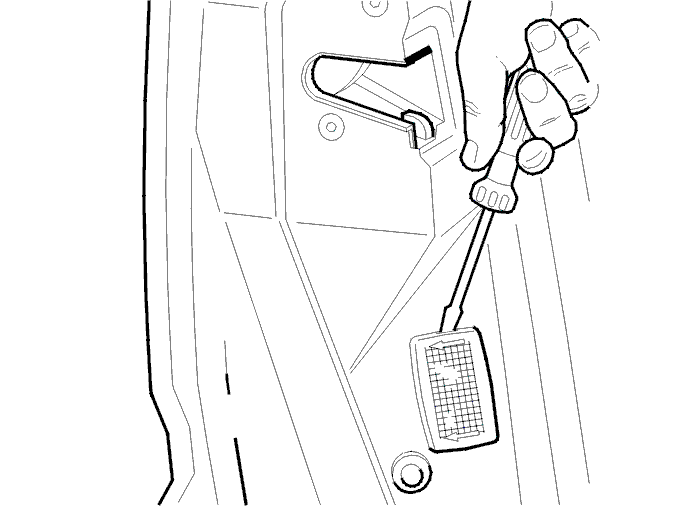

Замена лампы в фонаре у заднего поручня

Выключите зажигание.Аккуратно снимите рассеиватель с помощью плоской отвертки.Замените лампу.

• Убедитесь, что лампа горит.

Замена лампы во входном фонаре

Выключите зажигание.Аккуратно снимите рассеиватель с помощью плоской отвертки.Замените лампу.

• Убедитесь, что лампа горит.

Замена лампы в панели задней пепельницы

Выключите зажигание.Снимите пепельницу.Отожмите всю панель вверх до освобождения нижней кромки. Потяните панель наружу для освобождения защелок и выньте панель. Замените лампу и поставьте панель, вдавив ее сверху, а затем снизу.

• Убедитесь, что лампа горит.

Замена лампы в фонаре сигнализации об открытии двери

Выключите зажигание.Отожмите корпус лампы вверх и вытяните его. Осторожно повернув, разъедините держатель лампы. Вытяните лампу прямо и замените ее.Установите в обратном порядке.

• Убедитесь, что лампа горит.

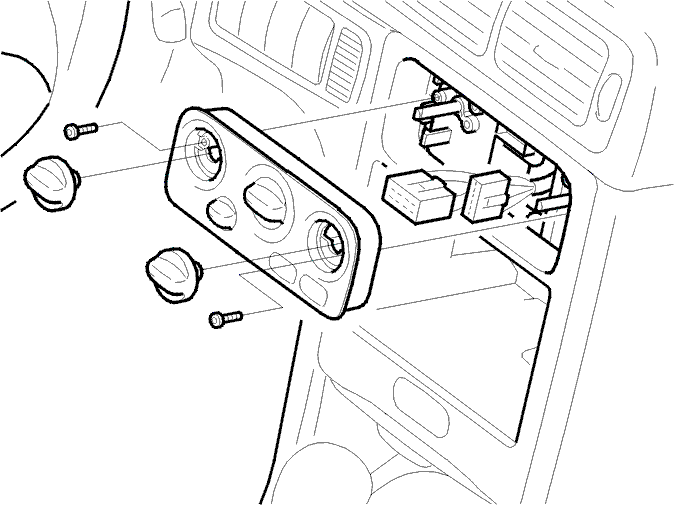

Замена лампы в панели блока управления микроклиматом (без электронного управления микроклиматом)

Выключите зажигание.Освободите внешние ручки.Выверните два винта крепления передней панели.Стяните переднюю панель и, осторожно повернув, снимите держатель ламп. Используйте радиотехническую отвертку. Имеется три лампы.Замените лампу.Установите в обратном порядке.

Осторожно: Не затягивайте винты слишком сильно.

• Убедитесь, что лампы горят.

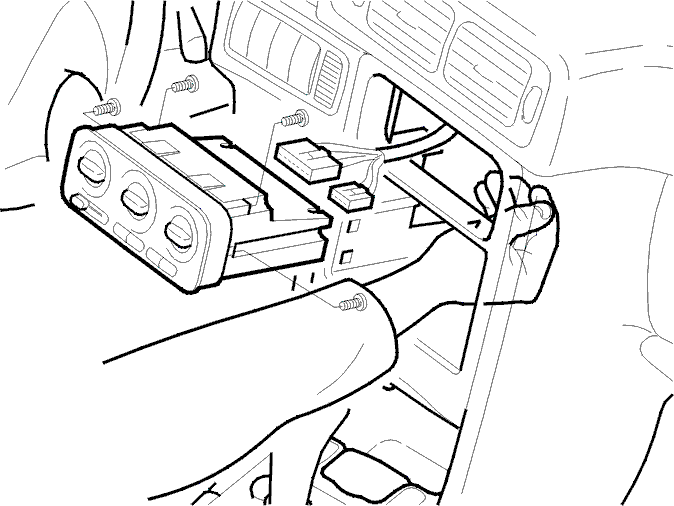

Замена лампы в панели блока управления микроклиматом (с электронным управлением микроклиматом)

Выключите зажигание.Снимите панель магнитолы, если установлена, и отжимая защелки с нижней стороны блока, одновременно выдавите его наружу.Отсоедините разъемы с обратной стороны.Выверните четыре винта крепления передней панели.Стяните переднюю панель и, осторожно повернув, снимите держатель ламп. Имеется три лампы. Используйте плоскогубцы с изогнутым носиком.Замените лампу.Установите в обратном порядке.

Осторожно: Не затягивайте винты слишком сильно.

• Убедитесь, что лампы горят.

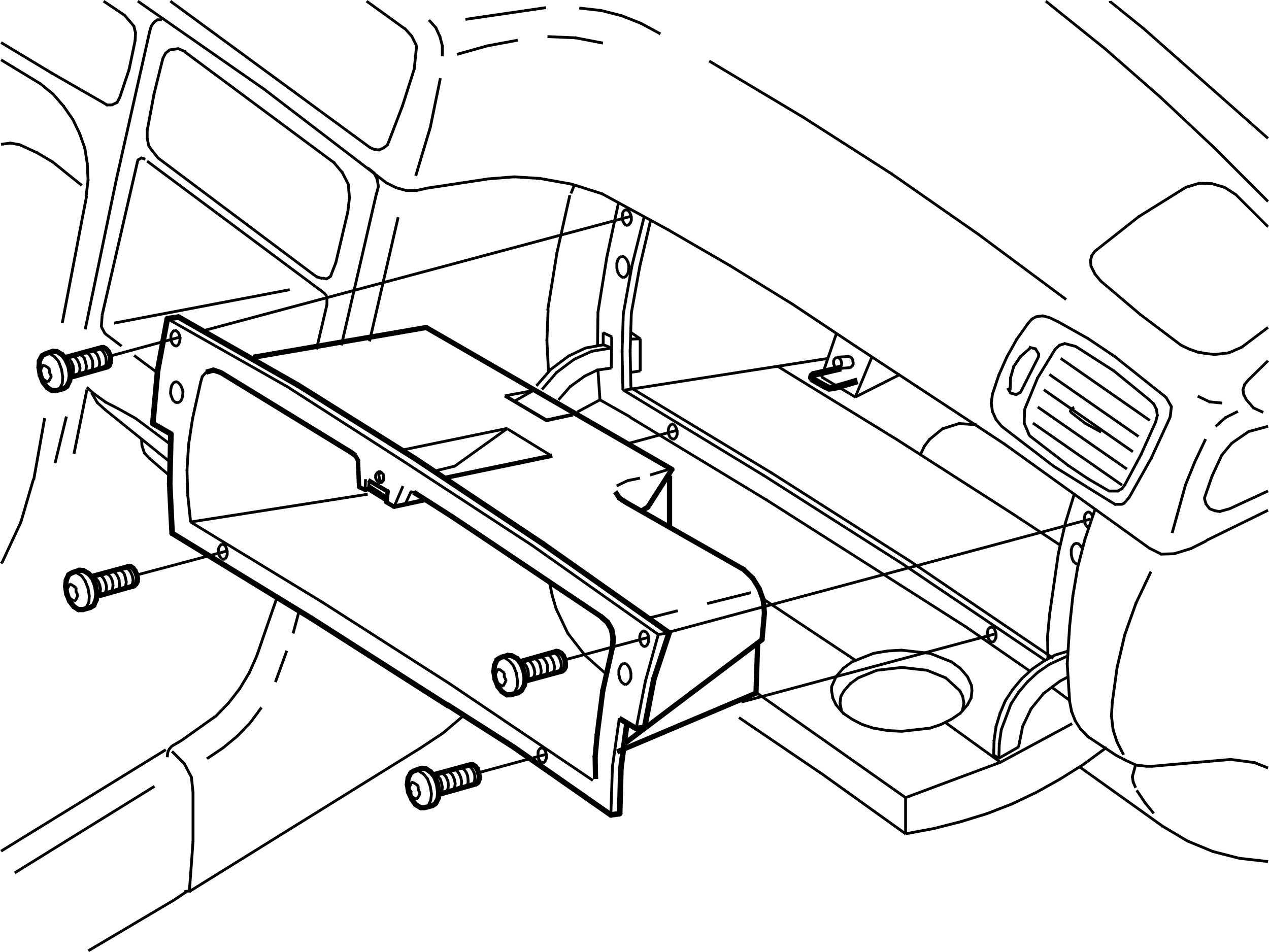

Замена ламп освещения перчаточного ящика

Выключите зажигание.Откройте крышку перчаточного ящика и снимите рычаги ограничителей, как показано на рисунке.Опорожните перчаточный ящик и выверните четыре винта. Аккуратно вытяните перчаточный ящик.Стяните черную светопоглощающую втулку с держателя лампы.Снимите вышедшую из строя лампу. Поверните байонетный разъем на ¼ оборота.Поставьте новую лампу, которая должна сразу загореться, поскольку перчаточный ящик открыт. Если лампа не загорается, проверьте держатель лампы и выключатель. Замените, если они неисправны.Установите в обратном порядке. Убедитесь, что отверстие в светопоглощающей втулке направлено на проем перчаточного ящика. Не затягивайте винты слишком сильно, поскольку пластмасса хрупка. Вдавите рычаги ограничителей крышки так, чтобы они зафиксировались на своем месте.

• Убедитесь, что лампы горят.

Подготовка к замене лампы в индикаторе переключателя автоматической коробки передач

Выключите зажигание.Задействуйте стояночный тормоз.

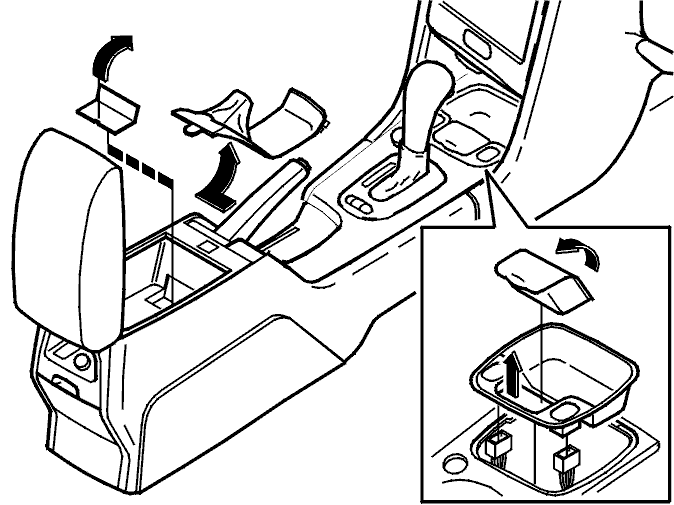

• Снимите вещевой ящик на туннеле:Центральная консоль, Внутренние элементы, внешние элементы, S70/V70 1997-.

Замена лампы в индикаторе переключателя автоматической коробки передач

Оттяните вниз держатель лампы сбоку переключателя передач и отсоедините разъемы.

Примечание: Лампа и держатель являются неразборным узлом.

Замените лампу.Поставьте держатель лампы.Поставьте на место центральную консоль. Соблюдайте осторожность, чтобы не поцарапать элементы салона.Соедините разъемы.

• Убедитесь, что лампа горит.

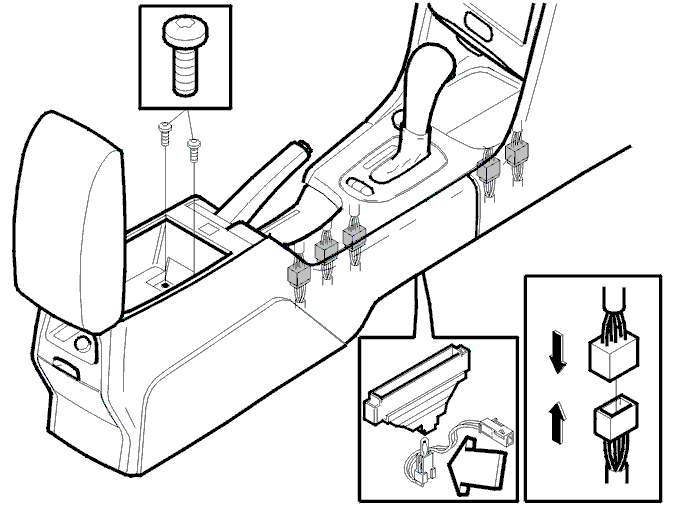

Закрепите винтами центральную консоль на своем месте и поставьте крышку:Центральная консоль, Внутренние элементы, внешние элементы, S70/V70 1997-.
