Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | — | 1993–1997 |
Примечание: Номер по каталогу крепежного зажима вещевой полки багажника для автомобилей 855-й серии: P/N 1394272-7. Ниже приводится процедура замены зажимов крепления.
Внимание: Никогда не снимайте вещевую полку багажника без предварительной блокировки механизма ролика. Оденьте защитные перчатки.

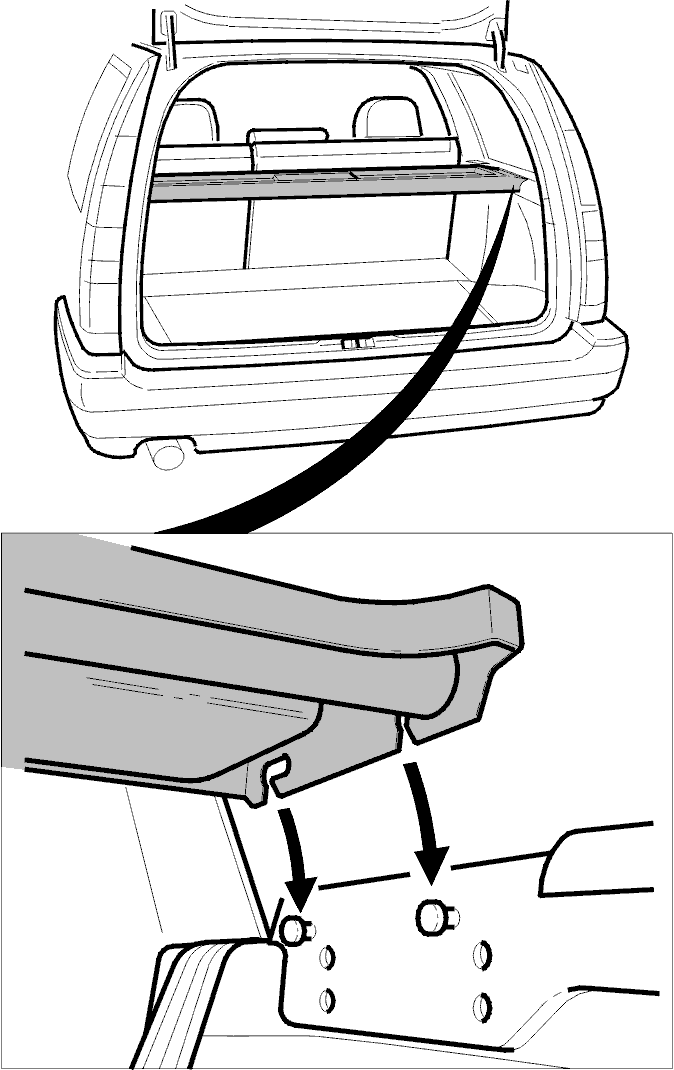

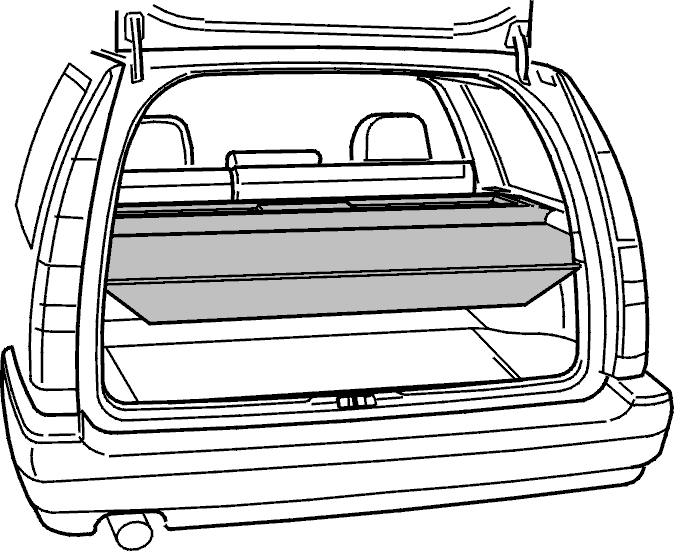

Извлеките багажную полку из автомобиля
Блокировка механизма ролика
- Через нижнее переднее отверстие вставьте в левый зажим крепления гвоздьдиаметром 3 мми длиной70 ммили сверло диаметром 3 мм.
- Поверните ролик таким образом, чтобы отверстие в зажиме было на одной линии с прорезью в торце ролика.
- Как можно дальше вставьте гвоздь в прорезь ролика. Это обеспечит блокировку механизма ролика.
Демонтаж накладки багажника с вещевой полки
- Снимите сначала правую сторону, поддев кромку вещевой полки наружу, одновременно надавливая на механизм крепления зажима. Поднимите ролик из правой кромки вещевой полки.
- После этого вытащите левую сторону, отведя в сторону от кромки механизма блокировки, и вытянув ролик.
Замена зажимов крепления
Правая сторона:
- Выбейте цилиндрическую штифт и снимите зажим крепления.
- Установите новый зажим крепления и штифт.
Для облегчения установки цилиндрического штифта сточите напильником один из концов штифта.
Левая сторона:
-
Внимание: > Воспользуйтесь защитными перчатками.
Возьмите зажим крепления.
- Извлеките гвоздь (сверло).
- Ослабьте натяжение пружины ролика.
- Выбейте цилиндрический штифт ролика и снимите зажим крепления.
- Установите новый зажим крепления и цилиндрический штифт.
Натяжение пружины ролика
- Поверните пружину по часовой стрелкена 16 оборотов. Воспользуйтесь шпателем или аналогичным инструментом с тонким лезвием.
- Заблокируйте пружину гвоздем или сверлом. Убедитесь в том, что гвоздь/сверло вставлены до упора.
(На рисунке показана левая сторона)
Установка крышки отсека багажника
- Сначала установите левую сторону крышки отсека багажника (с заблокированным механизмом ролика).
- Установите правую сторону вещевой крышки багажника.
- Проверьте правильность установки крышки отсека багажника.
- Убедитесь в том, что зажимы крепления правильно установлены и зафиксированы в вещевой полке.
- Ручка крышки отсека багажника должна соприкасаться с вещевой полкой.
- Разблокируйте механизм ролика, вытащив из него гвоздь/сверло.

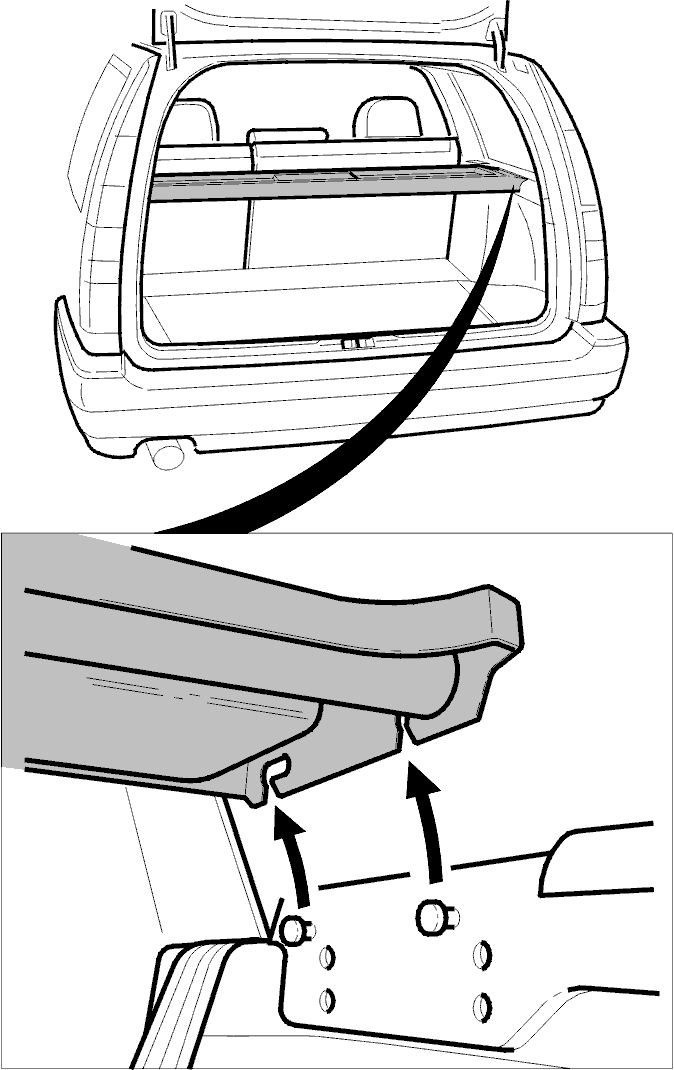

Установка вещевой (багажной) полки
- Установите в автомобиль вещевую полку.
Проверьте работу
- Полностью вытяните крышку (шторку) отсека багажника.
Механизм ролика должен иметь достаточное натяжение, обеспечивающее полное втягивание крышки отсека багажника в вещевую полку.
