Замена корпуса термостата (D4192T3, D4192T4)

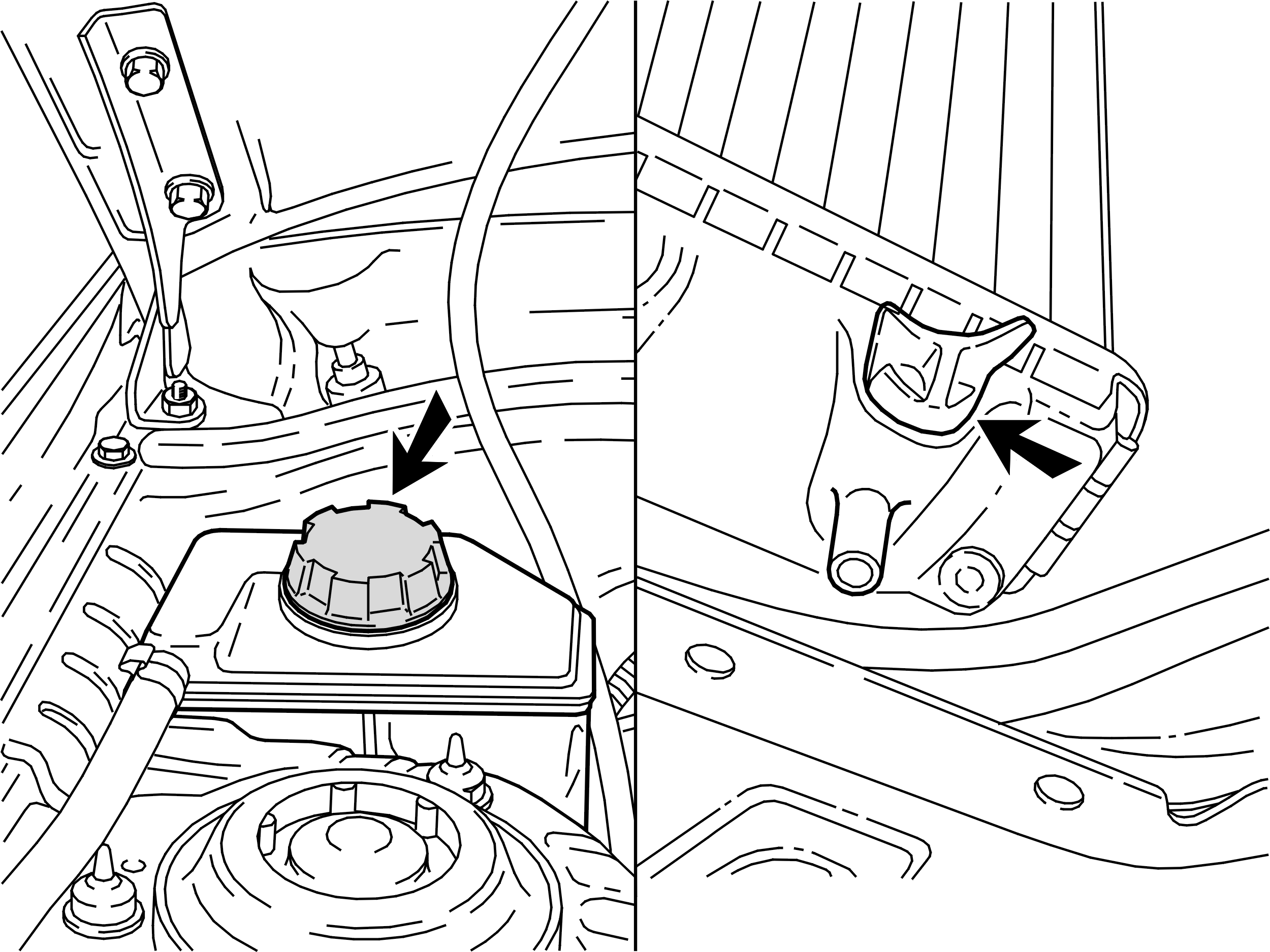

Частичный слив из системы охлаждения

Снимите брызговик двигателя.Снимите крышку расширительного бачка.Подсоедините шланг к сливному штуцеру на радиаторе, чтобы было легче собрать охлаждающую жидкость.Откройте сливной штуцер на правой нижней стороне радиатора.Слейте около 2 литров охлаждающей жидкости.Закройте сливной штуцер.

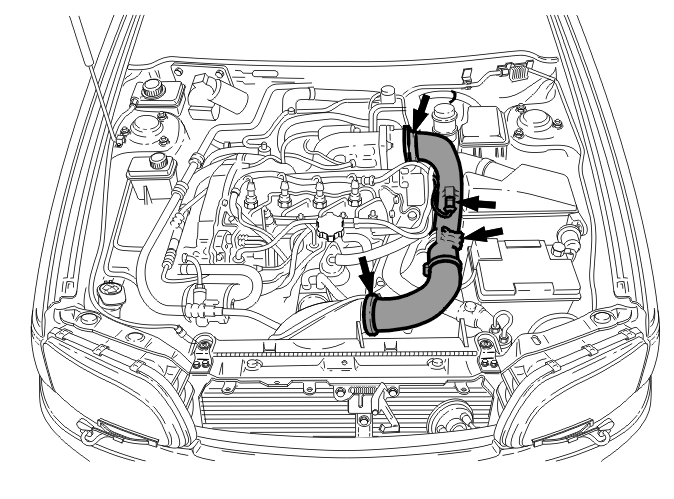

Снятие впускного воздушного шланга между впускным коллектором и охладителем нагнетаемого воздуха

• Ослабьте зажимы для шланга
• Отсоедините разъем
• Разблокируйте зажим на кронштейне, сжав фланцы. Снимите зажим
• Откройте кронштейн
• Снимите впускной воздушный шланг
• Загерметизируйте воздухозаборники.

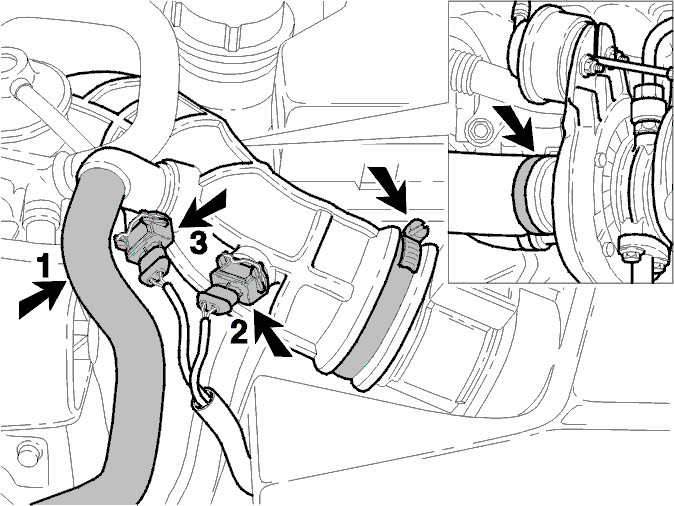

Снятие шлангов и проводки

Снимите узел шланга вентиляции картера (1).Отсоедините разъем (2) датчика температуры.Отсоедините разъем (3) обогревателя вентиляции картера.Отсоедините вакуумный шланг от впускного воздушного шланга.Ослабьте оба зажима для шланга. Ослабьте впускной воздушный шланг.Загерметизируйте воздухозаборники.

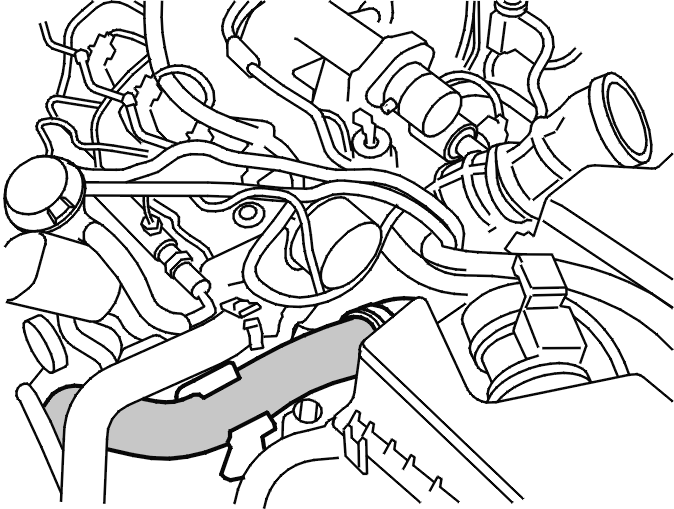

Снятие впускного воздушного шланга

Отсоедините зажимы для шланга на турбонагнетателе и охладителе нагнетаемого воздуха.Ослабьте винт на трубе на охладителе нагнетаемого воздуха.

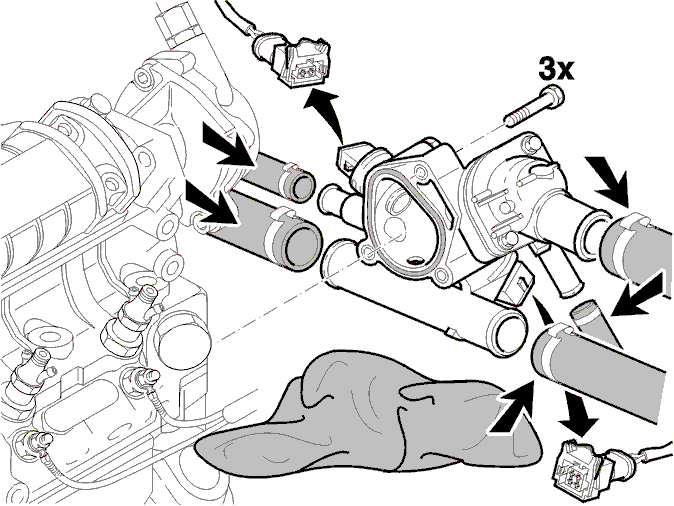

Снятие корпуса термостата

Поместите тряпку под корпусом термостата для сбора охлаждающей жидкости.Отсоедините разъемы от обоих датчиков температуры.Отсоедините верхний шланг охлаждающей жидкости двигателя от корпуса термостата.Ослабьте два задних шланга обогревателя на корпусе термостата.Отсоедините передние шланги охлаждающей жидкости двигателя от корпуса термостата.

Примечание: Вытрите пролитую охлаждающую жидкость двигателя.

Выверните винты крепления из корпуса термостата. Снимите корпус термостата с головки цилиндров. Обратите внимание на резиновое уплотнение.Очистите сопрягаемую поверхность корпуса термостата на головке цилиндров.Уберите тряпку.

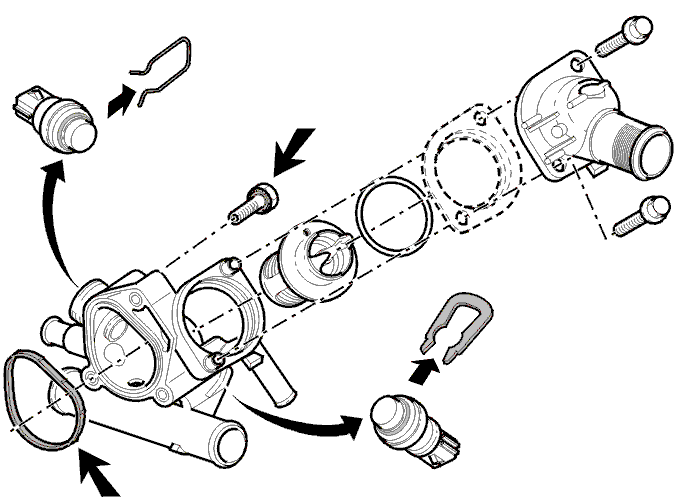

Снятие компонентов корпуса термостата

• Очистите наружную часть корпуса термостата
• Снимите стопорные зажимы с корпуса термостата. Снимите датчики
• Выверните винты из верхней секции. Снимите верхнюю секцию
• Снимите уплотнительное кольцо. Снимите термостат
• Если необходимо, снимите спускной штуцер
• Если необходимо, снимите прокладочное уплотнение с головки цилиндров.

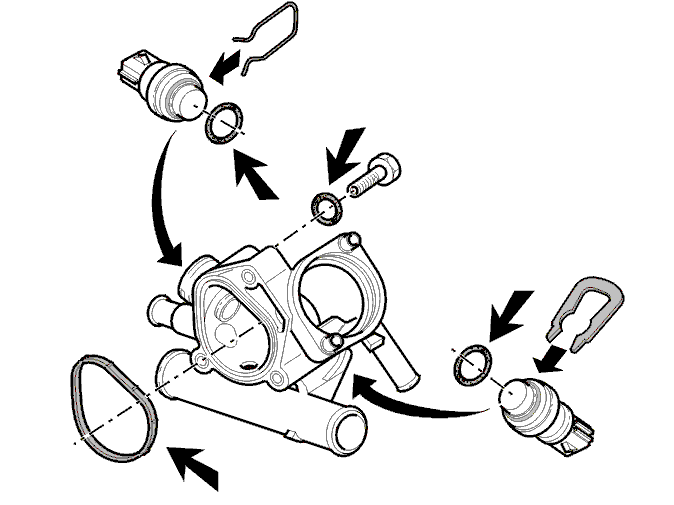

Установка компонентов корпуса термостата

Примечание: Замените старый корпус термостата самым последним вариантом.

Если новый корпус термостата поставляется в собранном виде, его сначала нужно разобрать.Установите новое уплотнительное кольцо на спускной штуцер. Затяните спускной штуцер пальцами.Нанесите немного смазки (номер 1161001) на уплотнительные кольца датчиков. Установите уплотнительные кольца в корпус термостата.Вдавите датчики в корпус термостата (датчик с 2-штырьковым разъемом должен быть установлен в кармане и направлен к салону). Закрепите датчики в корпусе термостата при помощи стопорных зажимов.Убедитесь, что они надежно закреплены.Установите новую прокладку на корпус термостата (сторона головки цилиндров).

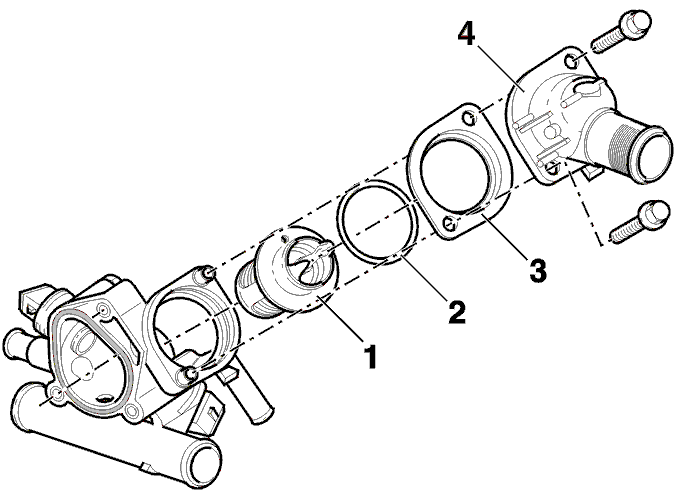

Установка термостата и верхней секции

Поместите термостат (1) в корпус термостата. Убедитесь, что сливное отверстие в термостате направлено вверх.Установите новое уплотнительное кольцо (2).Установите стальное кольцо (3) на корпусе термостата гладкой стороной вверх и выступающей кромкой вниз к уплотнительному кольцу. Расположите верхнюю секцию (4). Установите оба винта. Затяните до10 Н·м.

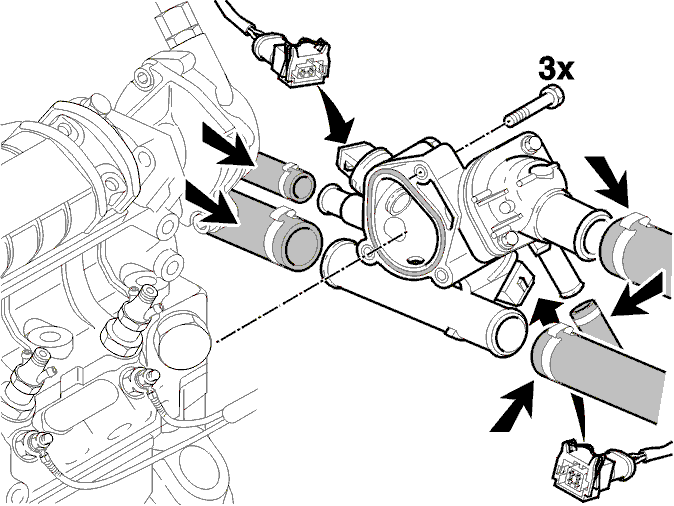

Установка корпуса термостата

Вставьте винты в корпус термостата.Расположите корпус термостата. Затяните винты пальцами. Затем затяните до10 Н·м.Установите оба задних шланга обогревателя на корпусе термостата. Закрепите шланги при помощи новых зажимов для шланга.Установите оба передних шланга. Закрепите шланги при помощи новых зажимов для шланга.Установите верхний шланг радиатора. Закрепите верхний шланг радиатора.

Примечание: Убедитесь, что шланги радиатора не цепляются за другие компоненты. Убедитесь, что шланги не перекручены и не натянуты.

Подсоедините разъемы обоих датчиков температуры.

Установка коллектора воздухозаборника

Затяните зажимы для шланга на турбонагнетателе и охладителе нагнетаемого воздуха. Затяните до6 Н·м.Затяните винт на трубе на охладителе нагнетаемого воздуха. Затяните до10 Н·м.

Установка впускного воздушного шланга между впускным коллектором и охладителем нагнетаемого воздуха

Установите:

• впускной воздушный шланг
• зажимы для шланга. Затяните до6 Н·м
• разъем
• зажим на кронштейне, нажав фланцы вверх.

Установка шлангов и проводки

Установите:

• шланг пламегасителя
• разъем вентиляции картера
• вакуумный шланг от впускного воздушного шланга. Установите в прежнее положение проводку. Закрепите зажим на подъемной скобе. Затяните проводку.

Заполнение системы охлаждения

Заполните систему охлаждения через расширительный бачок.Откройте спускные штуцеры (на корпусе термостата и на шланге). Закройте спускной штуцер, когда охлаждающая жидкость начнет выливаться.Прогрейте двигатель до рабочей температуры. Проверьте уровень охлаждающей жидкости. При необходимости, долейте.Проверьте на наличие утечек.Установите крышку двигателя.
