Замена корпуса дроссельной заслонки (TB) (B4194T, B4194T2, B4204T)

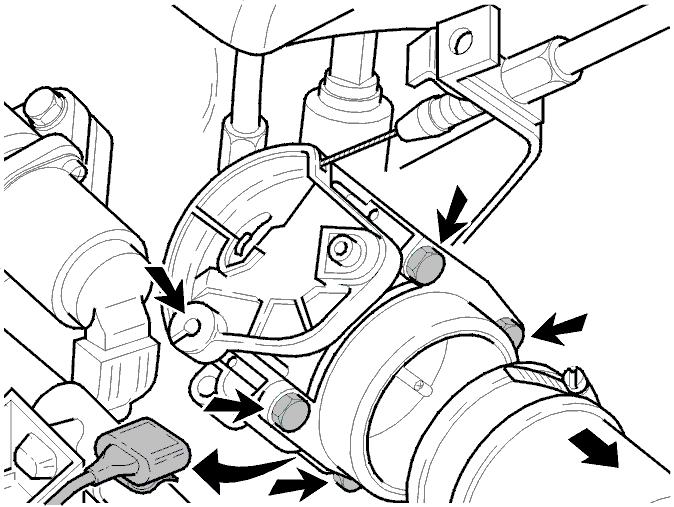

Снятие корпуса дроссельной заслонки (TB)

Снимите

• Крышку двигателя.
• Узел шланга охладителя нагнетаемого воздуха (CAC).
• Трос дроссельной заслонки; снимите трос (при полностью открытой дроссельной заслонке (WOT)).
• Корпус дроссельной заслонки (TB) с коллектора.
• Разъем.
• Прокладку.

Очистите корпус дроссельной заслонки (TB) и коллектор.

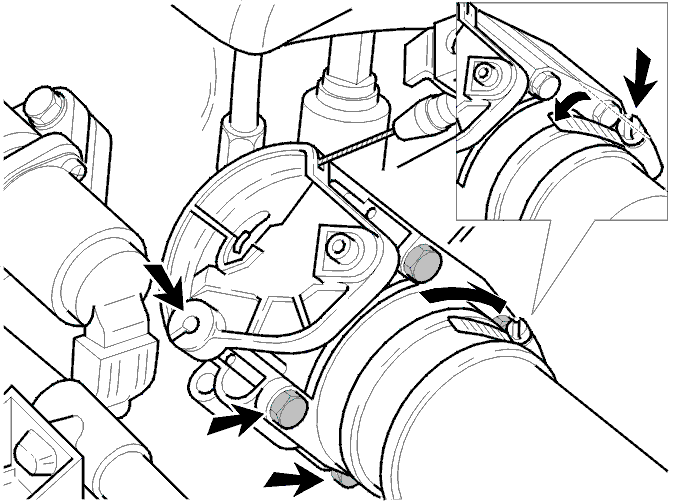

Установка корпуса дроссельной заслонки (TB)

• Подсоедините разъем к корпусу дроссельной заслонки (ТВ).
• Установите новую прокладку, закрепите фиксирующими винтами.
• Закрепите корпус дроссельной заслонки (TB) и затяните до10 Н·м.
• Заново подсоедините трос к корпусу дроссельной заслонки (TB) и проведите проверку функционирования согласно Проверка/регулировка шкива и троса дроссельной заслонки.
• Очистите шланг воздухозаборника и вывод.
• Установите шланг и затяните зажим.

Примечание: Убедитесь, что зажим никогда не входит в соприкосновение со шкивом дроссельной заслонки в положениях холостого хода или полностью открытой дроссельной заслонки (WOT).

Проведите проверку функционирования и установите заново крышку двигателя.
