Замена корпуса дроссельной заслонки (модуль электронной дроссельной заслонки) (B6294T)

Подготовка

Снимите впускной коллектор между передней крышкой и корпусом воздухоочистителя.Отсоедините шланг между турбонагнетателем и охладителем нагнетаемого воздуха на верхнем крае. Сдвиньте шланг в сторону.

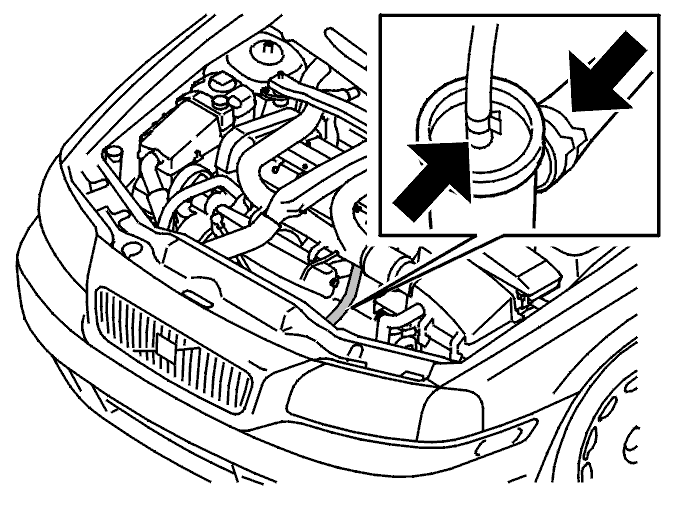

Отсоедините шланги перепускного клапана.

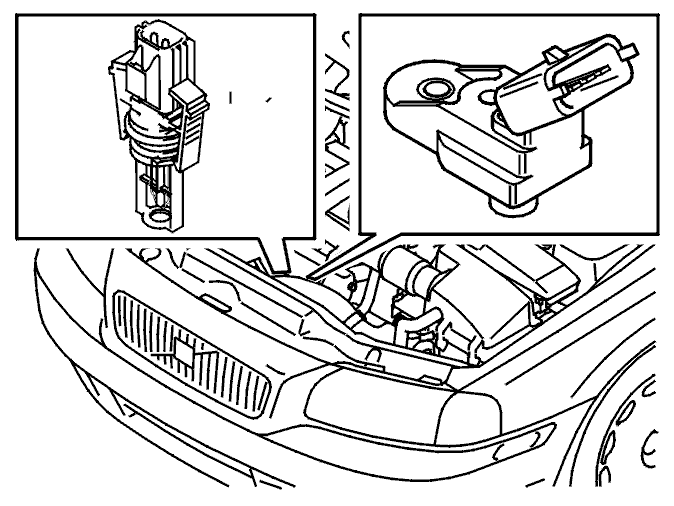

Отсоедините разъемы датчика давления наддува и датчик температуры температуры подачи воздуха от трубки между промежуточным охладителем воздуха и дроссельной заслонкой.

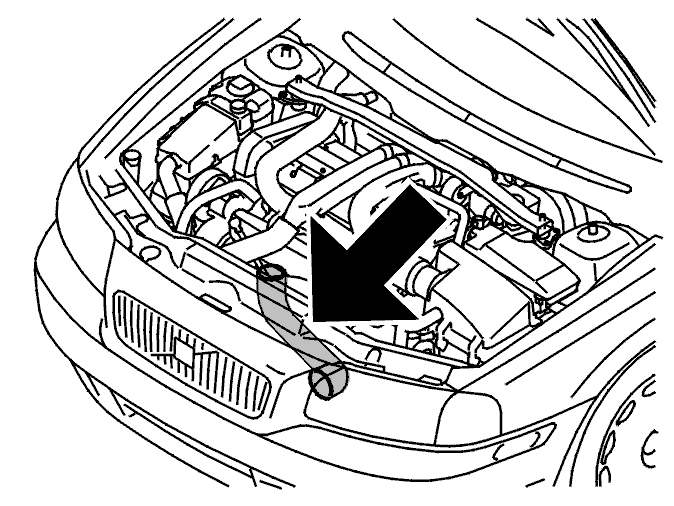

Снимите трубку между дроссельной заслонкой и промежуточным охладителем воздуха.

Снимите кабель с отрицательной клеммы аккумулятора. Сначала прочтите Заметьте при отсоединении/подсоединении провода аккумулятора.

Снятие корпуса дроссельной заслонки

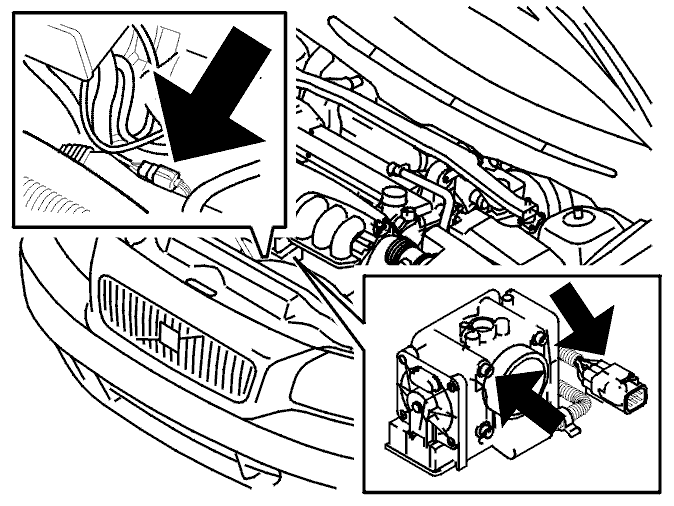

Отсоедините разъем корпуса дроссельной заслонки.Снимите винты крепления дроссельной заслонки. Поднимите корпус дроссельной заслонки.

Установка корпуса дроссельной заслонки

Тщательно очистите сопрягаемые поверхности.Установите корпус дроссельной заслонки. Используйтеновую прокладку. Затяните до10 Н·м.Подсоедините разъем корпуса дроссельной заслонки.

Завершение

Установите:

• трубу между охладителем нагнетаемого воздухаи дроссельной заслонкой
• разъемы датчика давления наддува и датчик температуры нагнетаемого воздуха от трубы между охладителем нагнетаемого воздуха и корпусом дроссельной заслонки
• шланги к перепускному клапану
• шланг между охладителем нагнетаемого воздуха и турбонагнетателем
• впускной коллектор между передней крышкой и корпусом воздухоочистителя.

Снова подсоедините отрицательный провод аккумулятора. Сначала прочтите Заметьте при отсоединении/подсоединении провода аккумулятора.

Примечание: После замены блока дроссельной заслонки должна быть выполнена адаптация блока дроссельной заслонки, используя вход связи автомобиля: "Адаптация блока дроссельной заслонки". Выполните необходимый ремонт.
