Замена компрессора или электромагнитной муфты компрессора

Перед началом работы с компрессором или электромагнитной муфтой для компрессора

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха Хладагент, правила техники безопасности.

Примечание: Прочитайте инструкции, касающиеся медленных и быстрых утечек .

Примечание: При замене компрессора, всегда заменяйте уплотнительные кольца в трубках и быстросъемных соединителях.

Примечание: При работе с системой управления микроклиматом всегда закрывайте заглушками трубки и соединения.

Общие операции

• Сначала прочитайте раздел Перед началом работы с компрессором или электромагнитной муфтой для компрессора.
• Отсоедините провод аккумулятора.
• Слейте из системы хладагент согласно Tіmning/vacuumpumpning/fyllning av kіldmedium samt lфcksіkning.

Компрессор

Снимите:

• Генератор (GEN) согласно Генератор (GEN).
• соединения труб / шлангов

• Отсоедините разъем.

• Выверните нижние винты.
• Выверните верхние винты.
• Освободите компрессор.

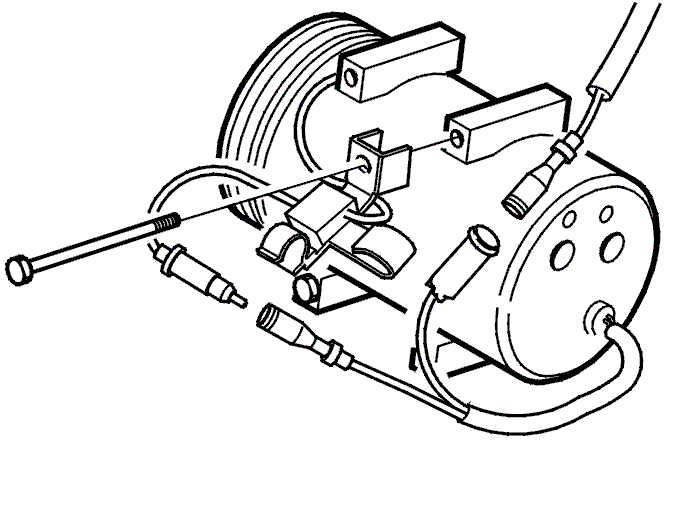

• Снимите самые удаленные винты и кронштейн со светодиодом.

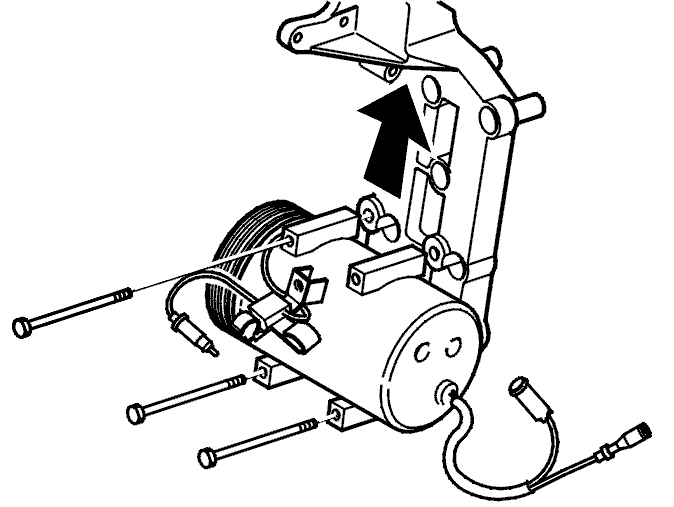

• Снимите компрессор и нижние винты.

Электромагнитная муфта

• Ослабьте винт диска муфты сцепления, используя упор 🔧 MOTHÅLL (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR)

• Снимите диск муфты сцепления, используя съемник 🔧 AVDRAGARE (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR).
• Сохраните шайбы.

• Снимите стопорное кольцо.

• Стяните шкив, используя съемник 🔧 AVDRAGARE (KOMPRESSOR REMSKIVA/KOPPLING) и втулку 🔧 HYLSA MED RING ( KOMPRESSOR REMSKIVA/KOPPLING)UT.

• Снимите катушку соленоида.

Электромагнитная муфта

• Установите новую катушку соленоида. Момент затяжки: 5 Н·м.

• Установите новый шкив, используя съемник 🔧 AVDRAGARE (KOMPRESSOR REMSKIVA/KOPPLING) и втулку 🔧 HYLSA MED RING (KOMPRESSOR REMSKIVA/KOPPLING)IN.

• Примечание: > Установите инструменты за креплениями копрессора.

• Установите стопорное кольцо.

• Установите шайбы.

• Установите диск муфты сцепления. Затяните винт, используя упор 🔧 MOTHÅLL (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR). Момент затяжки: 13 Н·м.

Проверка зазора

1. Проверьте зазор между диском муфты сцепления и шкивом с помощью щупа:
2. Если зазор выходит за указанные пределы, замените прокладки. Имеются следующие размеры:

Компрессор

• Заполните компрессор маслом согласно Olja i A/C-systemet
• Зафиксируйте компрессор и нижний винт.
• Разместите компрессор и установите винты, не затягивая.
• Включите.
• Установите генератор (GEN) согласно

• Примечание: > Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

• Подсоедините соединения шлангов /труб к компрессору. Момент затяжки: 25 Н·м.
• Проверка вакуумного насоса и проверка на утечку согласно Tіmning/vacuumpumpning/fyllning av kіldmedium samt lфcksіkning
• Заполните систему хладагентом и проверьте, нет ли утечек, согласно Tіmning/vacuumpumpning/fyllning av kіldmedium samt lфcksіkning
• Установите провод аккумулятора.
