Замена комплекта шлангов

Шланги охлаждающей жидкости между двигателем и обогревателем представляют собой комплект шлангов.При замене шлангов должен быть использован весь комплект и новые зажимы для шлангов.

Снятие корпуса воздухоочистителя (ACL)

Снимите:

• заборник свежего воздуха (1).

Снимите:

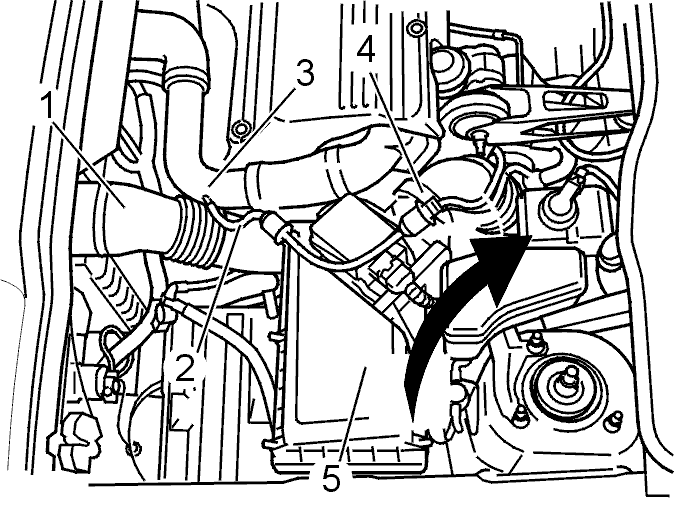

• осторожно резиновый канал (2) с трубки (3).
• зажим для шланга (4) и снимите впускной шланг с корпуса (5) воздухоочистителя (ACL).
• корпус воздухоочистителя (ACL) и поверните его в сторону.

Снятие воздухоотражателя

Снимите:

• воздухоотражатель

Слив охлаждающей жидкости двигателя

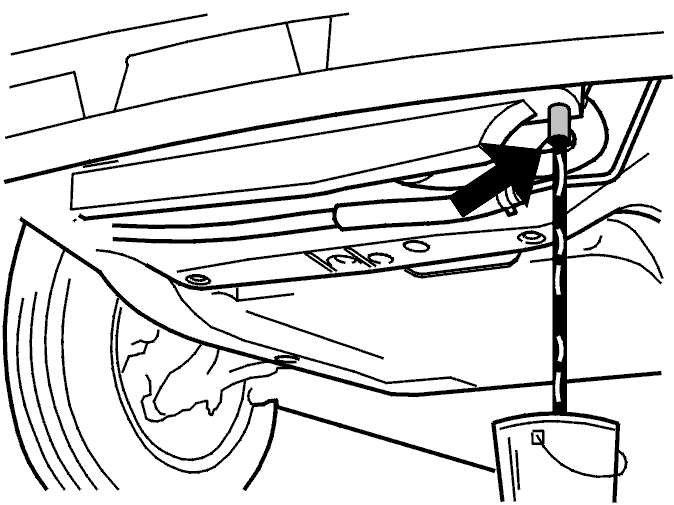

Слейте охлаждающую жидкость двигателя в емкость. Оставьте емкость на месте.

Снятие шлангов охлаждающей жидкости

Снимите:

• Шланги охлаждающей жидкости двигателя

Примечание: В системе все еще осталось некоторое количество охлаждающей жидкости.

Снятие фиксатора

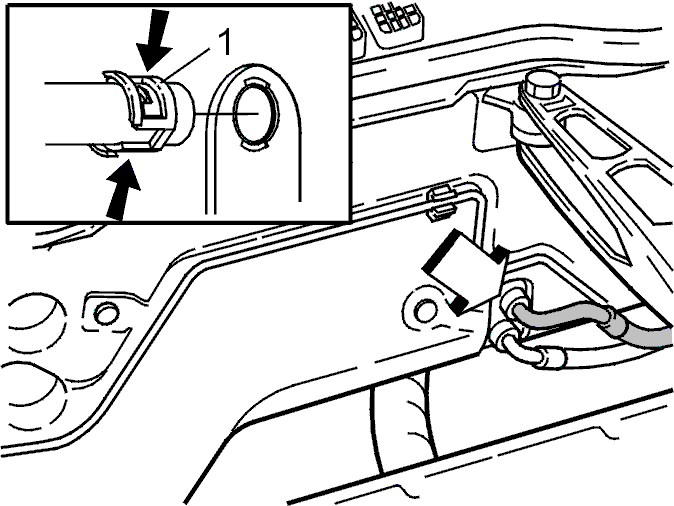

Пережмите шланг (1) и отсоедините его от теплоизоляционной перегородки.

Снимите:

• фиксатор со шланга и установите заново на теплоизоляционную перегородку.

Установите зажимы для шланга

Установите:

• новые зажимы для шланга на все шланги, за исключением шланга (4).

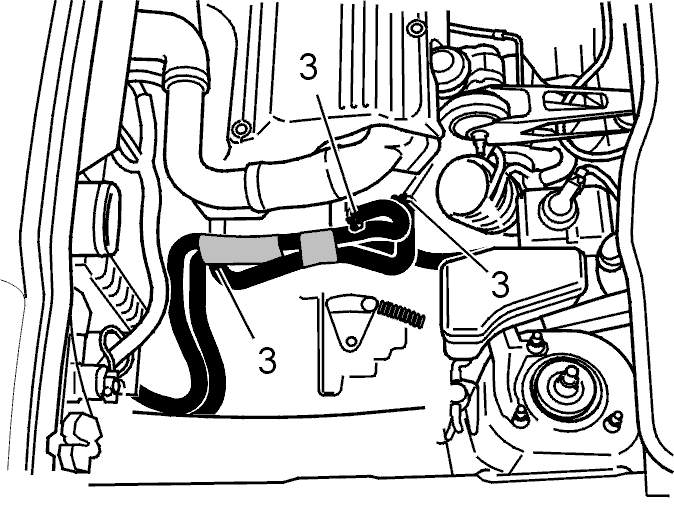

Шланги находятся в моторном отсеке:

• шланг (1) подсоединяется к обогревателю
• шланг (2) подсоединяется к водяному насосу
• шланг (3) подсоединяется к двигателю
• шланг (4) подсоединяется к теплоизоляционной перегородке.

Установите шланги

Подсоедините шланги (3) к двигателю.

Подсоедините шланги

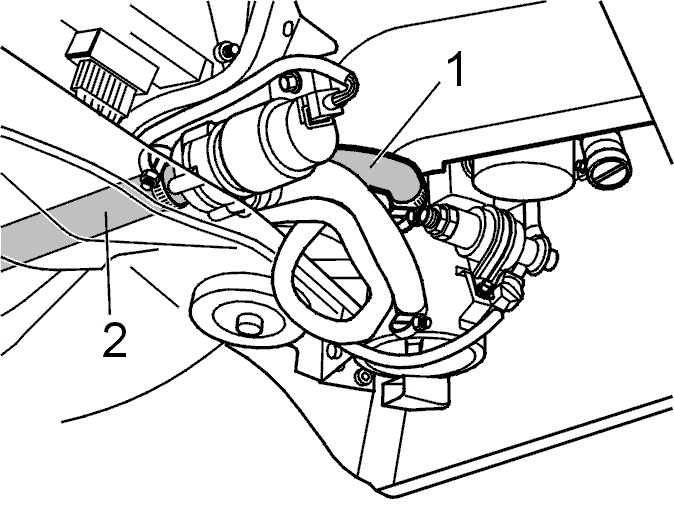

Подсоедините шланг (1) к обогревателю и шланг (2) к водяному насосу, отрегулируйте их таким образом, чтобы они не терлись об острые края или что-нибудь подобное.Затяните зажимы для шлангов до тех пор, пока головки винтов не отломятся.

Подсоедините шланг

Подсоедините шланг к теплоизоляционной перегородке. При фиксации (1) слышен щелчок.Отрегулируйте шланг таким образом, чтобы он не терся об острые края или что-нибудь подобное.

Установка корпуса воздухоочистителя (ACL)

Установите:

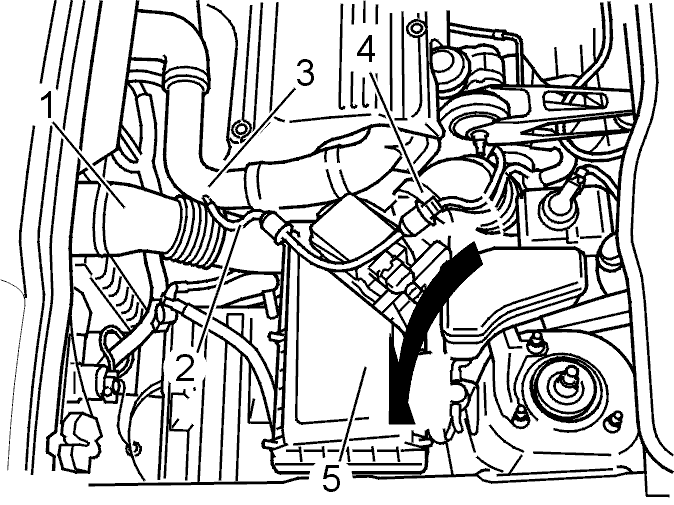

• корпус (5) воздухоочистителя (ACL).
• впускной шланг (4).
• зажим для шланга (4).
• резиновый шланг (2).
• заборник свежего воздуха (1).

Установка воздухоотражателя

Закройте сливной запорный кран.Заполните охлаждающей жидкостью из емкости.Заведите двигатель и, если необходимо, долейте охлаждающей жидкости двигателя.С обогревателем с ручным управлением:Убедитесь, что ручка управления обогревателя установлена на максимальный обогрев.Произведите пробное включение обогревателя и проверьте на наличие утечки.Если необходимо, долейте охлаждающей жидкости.

Примечание: Осторожно вытрите пролитый гликоль.

Установите:

• воздухоотражатель
