Замена кислородных зондов (B4194T, B4194T2, B4204T)

Снятие проводки датчика нагретого кислорода

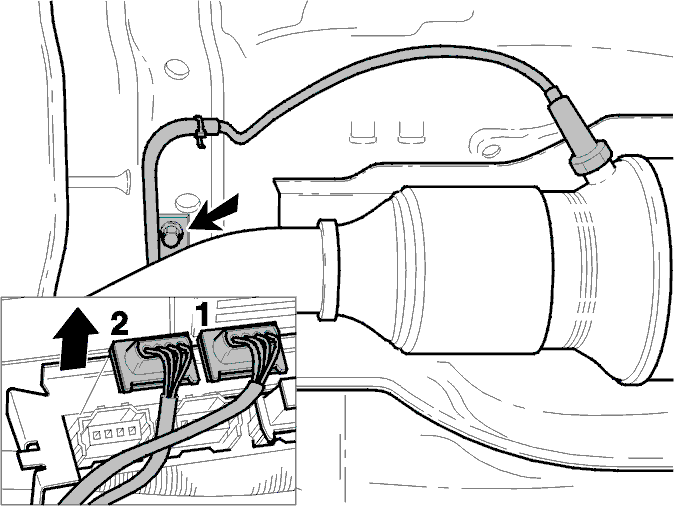

Снимите крышку реле. Отсоедините разъем от переднего (1) или заднего (2) датчика нагретого кислорода. Снимите хомут проводки.

• Задний датчик нагретого кислорода: Отсоедините проводку от кронштейна трубы рулевого привода с усилителем. Потяните проводку вниз.
• Поднимите автомобиль.

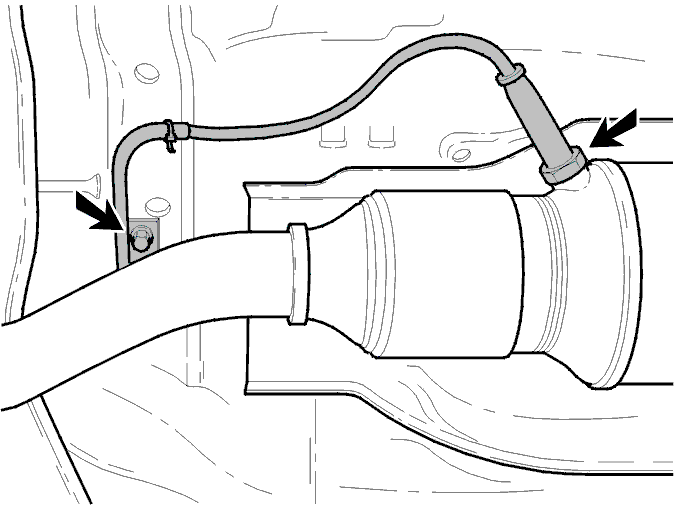

• Задний датчик нагретого кислорода: ослабьте болт на направляющих провода и пружинном кольце. Потяните провод вниз.

Снятие нагреваемых датчиков кислорода

• Нанесите растворитель ржавчины.
• Снимите нагреваемый датчик кислорода.
• Снимите уплотнительное кольцо.

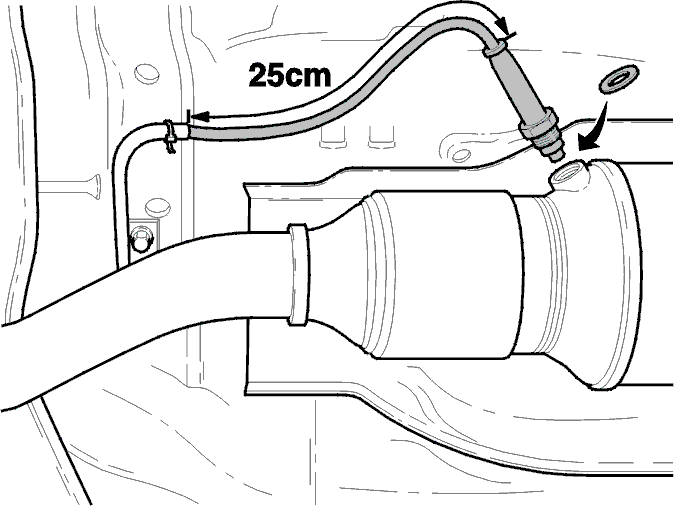

Перенос направляющей провода, задний датчик нагретого кислорода.

• Снимите хомут и направляющую со старого провода.
• Поместите новый провод в направляющую. См. рисунок.

Установка лямбда-зонда

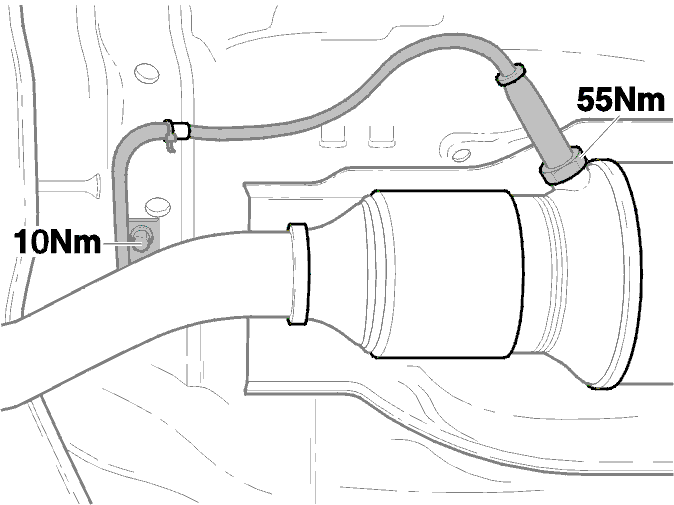

• Установите новое уплотнительное кольцо. Нанесите медную пасту (P/N 1161035-9) по всей длине резьбы.Затяните датчик нагретого кислорода до 55 Нм.
• Потяните провод вверх.

Примечание: Отрегулируйте проложение провода так, чтобы он не соприкасался с выхлопной системой.

Установка направляющей провода, задний датчик нагретого кислорода.

• Закрепите направляющую провода на кузове. Затяните до 10 Нм.
• Закрепите хомут провода.

Установка провода и разъема, датчик нагретого кислорода

• Проложите провод. Затяните, если нужно.
• Подсоедините разъем. Притяните провод к кронштейну.
• Повторно установите крышку реле.

Сотрите Коды неисправности (DTC).

Вновь установите адаптацию.
