Замена каталитического преобразователя тройного действия (TWC) (D5252T MSA 15.8)

Подготовка

Снимите

• отрицательный провод аккумулятора. Сначала прочтите Заметьте при отсоединении / подсоединении провода аккумулятора.
• крышку двигателя.

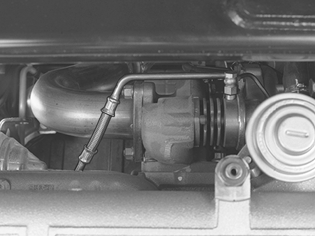

• гайки, крепящие выхлопную трубу к турбонагнетателю (TC).
• выхлопную трубу. Отодвиньте это в сторону.

Поднимите автомобиль. Снимите брызговик из-под двигателя.

Снимите

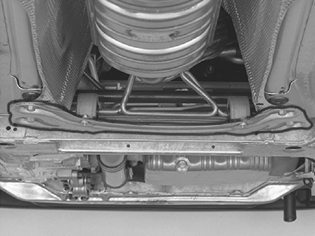

• элемент конструкции, удерживающий передний край каталитического преобразователя тройного действия (TWC).
• тормозную трубку с элемента конструкции.
• крепления каталитического преобразователя тройного действия (TWC) на элементе конструкции.

Примечание: Подвесьте теплоизоляционный щиток при помощи 2-х винтов.

Снятие каталитического преобразователя тройного действия (TWC)

Снимите

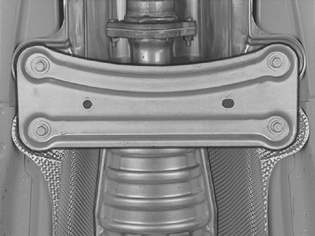

• Элемент SIPS на заднем крае каталитического преобразователя тройного действия (TWC). Сошлифуйте заклепку, удерживающую теплоизоляционный щиток.

Примечание: Нет необходимости заново устанавливать заклепки, чтобы удерживать теплоизоляционные щитки вместе. Они зажимаются на место элементом SIPS во время установки.
- Элемент SIPS. Подвесьте теплоизоляционный щиток при помощи 2-х винтов.
- гайки, удерживающие задний край каталитического преобразователя тройного действия (TWC).
- каталитический преобразователь. Переставьте передний элемент с резинкой и держателем на новый каталитический преобразователь тройного действия (TWC). Затяните держатели в элементе конструкции до 10 Н·м.

Примечание: Обращайтесь осторожно с выхлопным кожухом каталитического преобразователя тройного действия (TWC).

Замените прокладки и гайки на обоих концах каталитического преобразователя тройного действия (TWC).Смажьте резьбу и сопрягаемые поверхности медной пастой, номер: 1161408-8, на обоих концах каталитического преобразователя тройного действия (TWC).

Установка каталитического преобразователя тройного действия (TWC)

Установите

• оба конца каталитического преобразователя тройного действия (TWC). Установите гайки, не затягивая.
• элемент каталитического преобразователя. Затяните до 25 Н·м.
• тормозную трубку на элемент каталитического преобразователя.

Завершение

Затяните гайки на заднем крае каталитического преобразователя тройного действия (TWC) до 25 Н·м.

Установите

• Элемент SIPS.
• брызговик под двигателем. Затяните винт до 25 Н·м.

Опустите автомобиль.

Притяните каталитический преобразователь тройного действия (TWC) к турбонагнетателю (ТС) моментом 45 Н·м.

Установите

• крышку над двигателем.
• отрицательный провод аккумулятора. Сначала прочтите Заметьте при отсоединении / подсоединении провода аккумулятора.
