Замена инжекторов

Слив топливной системы

• Произведите слив топливной системы в соответствии с Слив топливной системы

Снятие крышки и соединителей

• Снимите крышку двигателя.
• Снимите соединители инжекторов.
• Разожмите зажимы на кабельной сети (А).
• Установите держатели 🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93- на инжекторы.
• Вытащите болт из крепежной скобы, держащей топливопровод.

Снятие шлангов и винтов

• Поместите шланг и кабели рядом с головкой цилиндра (введенные в головку цилиндра).
• Вытащите крепежные винты топливной направляющей. Поднимите топливную направляющую с прикрепленными к ней инжекторами и поверните ее на 180° (не повредив трубы).
• Удалите вакуумный шланг с регулятора давления.

Примечание: Обращайтесь с инжекторами осторожно, во избежание их повреждения.

Примечание: Примите меры предосторожности для защиты всех резиновых втулок впускного коллектора.

Замена инжекторов

• Снимите держатель 🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93- с инжектора, подлежащего замене.
• Положите под инжектор бумагу для впитывания пролитого топлива.

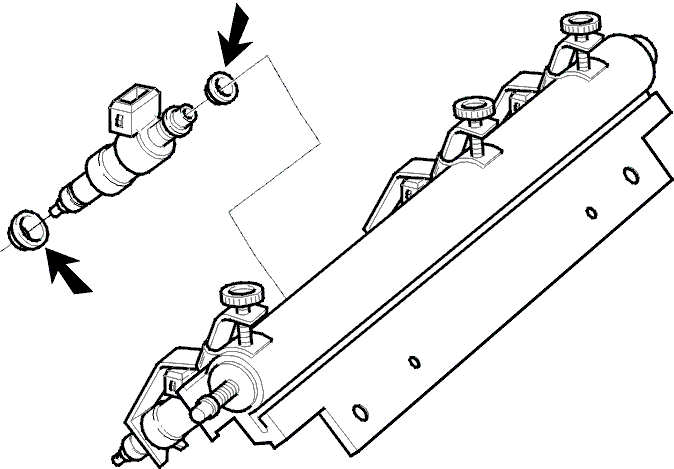

• Замените инжектор. Смажьте новое уплотнительное кольцо инжектора петролатумом.

Установка инжекторов

Примечание: Используйте новые уплотнительные кольца, смазанные петролатумом.

• Поверните топливную направляющую и подсоедините топливный шланг.
• Установите топливную направляющую во впускной коллектор.

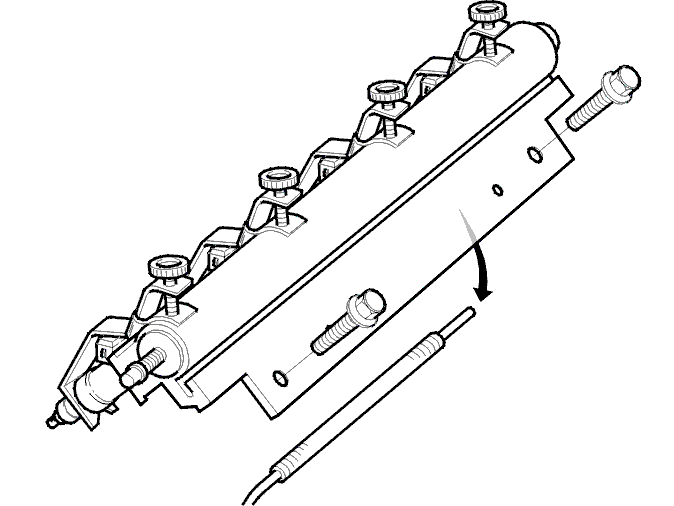

• Нанесите фиксационную жидкость (деталь номер 116 1053) на болты.
• Вверните винты и затяните их до 10 Нм.
• Установите крепежную скобу с топливной направляющей и затяните до 10 Нм.
• Снимите держатели 🔧 HÅLLARE (INSPRUT.VENTIL) 6 ST. B5204- B6304- 93- с инжекторов.
• Установите соединители инжекторов; убедитесь, чтобы каждый соединитель был снабжен резиновым уплотнением и укрепите кабель в зажимах.
• Заново поместите все кабели и шланги в заданное положение.
• Установите крышку двигателя.
