Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | — | 1992–1997 |
| C70 Conv (-05) | — | 1998–2005 |
| C70 Coupe (-02) | — | 1998–2002 |
| S70 | B5202FS | 1998, 1999 |
| S70 | B5204T2 | 1998 |
| S70 | B5204T3 | 1998–2000 |
| S70 | B5204T4 | 1999, 2000 |
| S70 | B5234T3 | 1998–2000 |
| S70 | B5244S | 2000 |
| S70 | B5244S2 | 2000 |
| S70 | B5244SG2 | 2000 |
| S70 | B5244T | 2000 |
| S70 | B5252FS | 1998, 1999 |
| S70 | B5254FS M 4.4 | 1998 |
| S70 | B5254S DENSO | 1999 |
| S70 | B5254T | 1998, 1999 |
| S70 | D5252T MSA 15.7 | 1999 |
| S70 | D5252T MSA 15.8 | 1999, 2000 |
| S70 | — | 1997 |
| V70 (-00) | B5202FS | 1998, 1999 |
| V70 (-00) | B5204T2 | 1998 |
| V70 (-00) | B5204T3 | 1998–2000 |
| V70 (-00) | B5204T4 | 1999, 2000 |
| V70 (-00) | B5234T3 | 1998–2000 |
| V70 (-00) | B5244S | 2000 |
| V70 (-00) | B5244S2 | 2000 |
| V70 (-00) | B5244SG2 | 2000 |
| V70 (-00) | B5244T | 2000 |
| V70 (-00) | B5252FS | 1998, 1999 |
| V70 (-00) | B5254FS M 4.4 | 1998 |
| V70 (-00) | B5254S DENSO | 1999 |
| V70 (-00) | B5254T | 1998, 1999 |
| V70 (-00) | D5252T MSA 15.7 | 1999 |
| V70 (-00) | D5252T MSA 15.8 | 1999, 2000 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Снятие

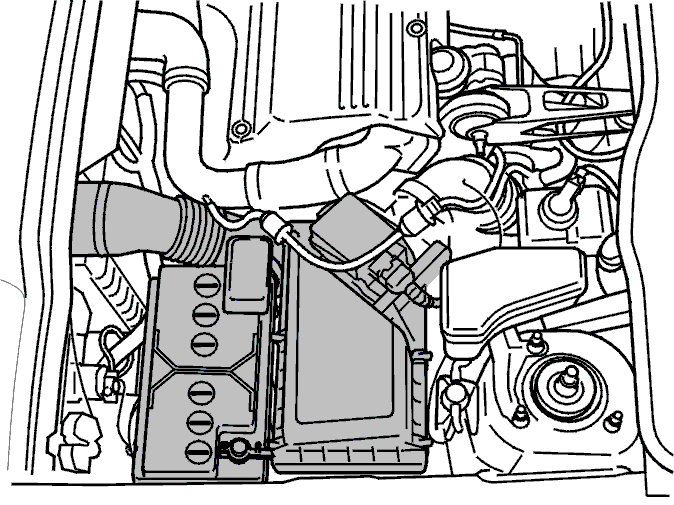

Снятие компонентов моторного отсека

Снимите:
- аккумулятор
- корпус воздухоочистителя и шланг подачи свежего воздуха.

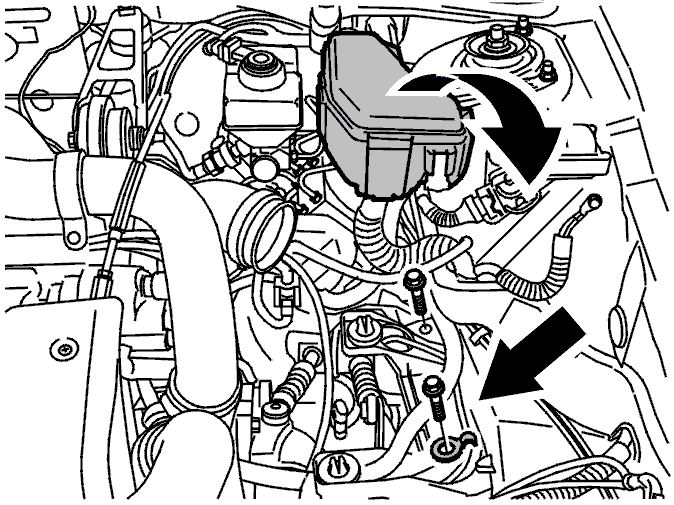

Снимите:
- винты кронштейна воздушного фильтра и держатели трубки сцепления. Оставьте кронштейн висеть незакрепленным
- блок предохранителей / реле. Сдвиньте блок предохранителей / реле в сторону (применимо к автомобилям с 1996-), для того чтобы лучше видеть рабочий участок.

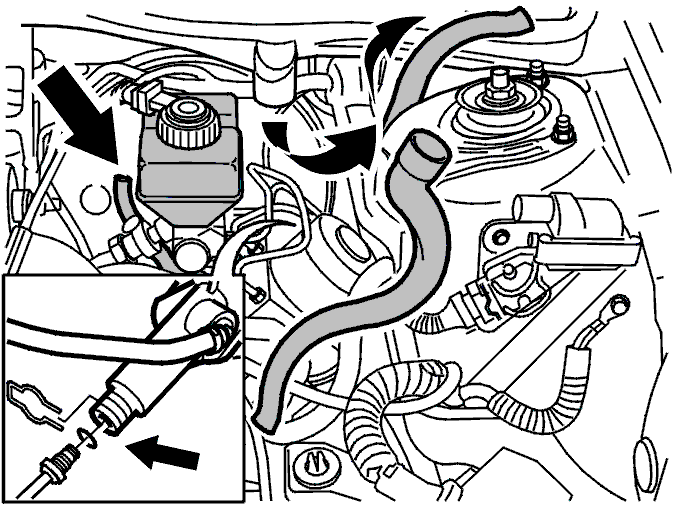

Опорожнение бачка тормозной жидкости

Опорожните бачок тормозной жидкости, так чтобы уровень был немного ниже отметки MIN.Отсоедините шланг, идущий от бачка тормозной жидкости к главному цилиндру сцепления. Вытрите пролитую тормозную жидкость.Отсоедините два сливных шланга от крепления в элементе конструкции и теплоизоляционной перегородке.Снимите фиксатор трубки сцепления. Вытяните трубку сцепления из главного цилиндра. Защищайте отверстие от грязи.

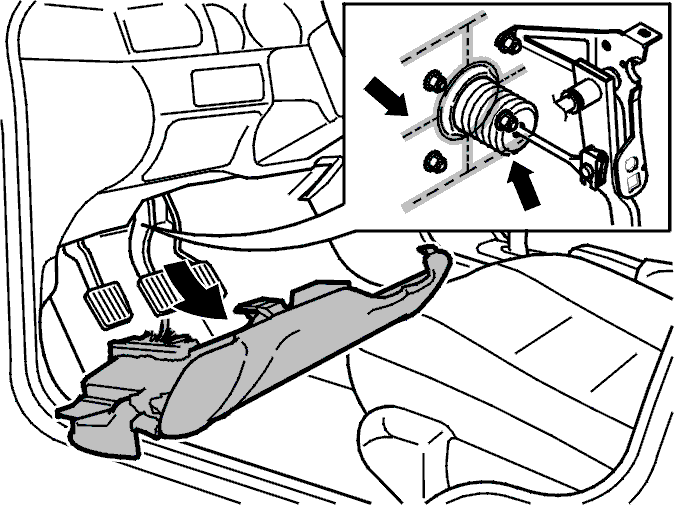

Снятие панели

Снимите:
- панель под приборной панелью со стороны водителя
- коленный буфер (если применимо).
Отрежьте изоляцию теплоизоляционной перегородки по точечной маркировке. Сдвиньте изоляцию в сторону, так чтобы открылся доступ к гайкам, крепящим усилитель тормозов к теплоизоляционной перегородке.

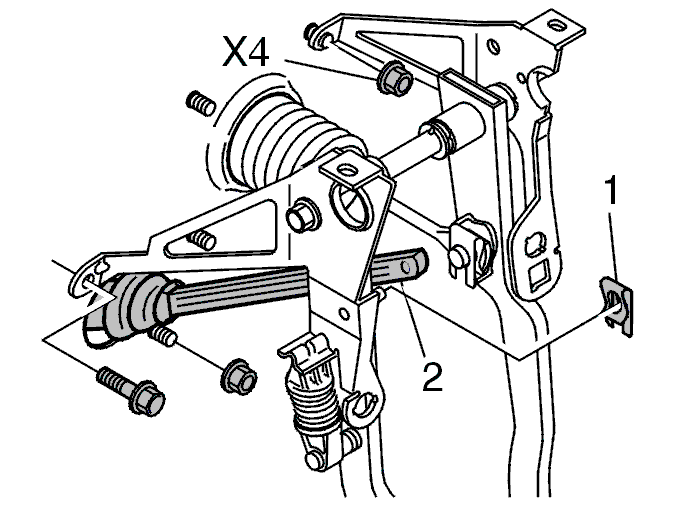

Снятие главного цилиндра

Примечание: Применимо только к определенным версиям: отцепите датчик положения от педали сцепления.
Снимите:
- фиксатор толкателя на педали сцепления. Отсоедините толкатель от педали
- гайки усилителя тормозов
- винт и гайку главного цилиндра в теплоизоляционной перегородке.

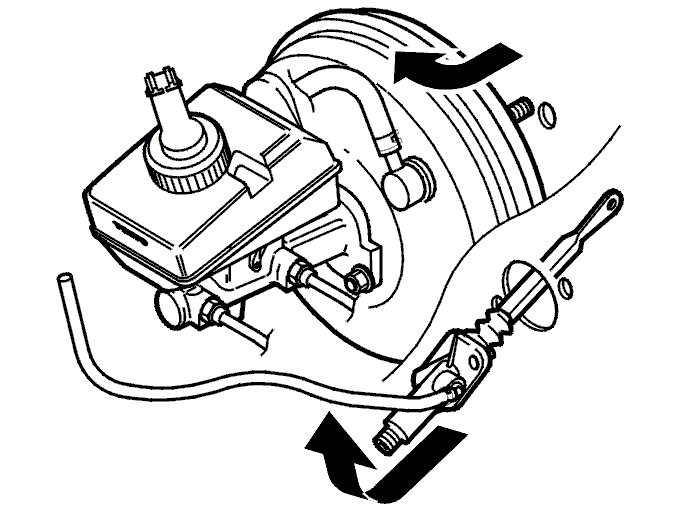

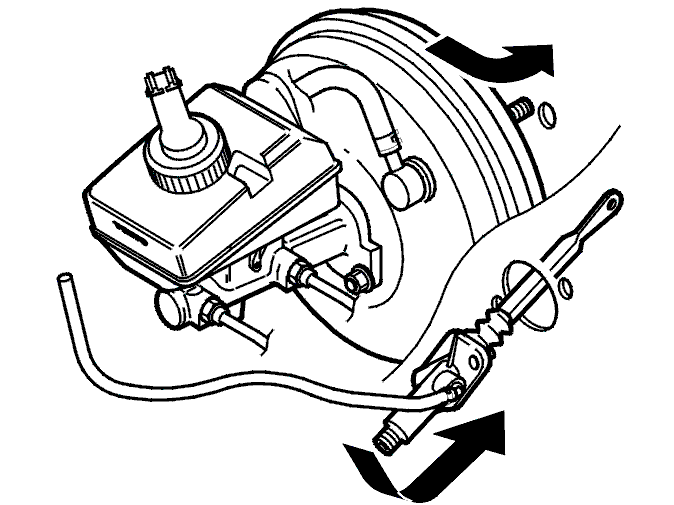

Вытяните усилитель тормозов, так чтобы его болты опирались на теплоизоляционную перегородку.Снимите рабочий цилиндр сцепления.
Установка
Установка главного цилиндра

Проверьте и переставьте впускной шланг тормозной жидкости на новый цилиндр сцепления.Расположите цилиндр на теплоизоляционной перегородке. Установите болты усилителя тормозов в теплоизоляционную перегородку.
Осторожно: Убедитесь, что сливная труба / шланг находится между главным цилиндром и элементом конструкции рамы.

Установите новый стопорный винт и контргайку на цилиндр. Затяните до25 Н·м.Подсоедините толкатель к педали сцепления. Установите фиксирующий зажим. Убедитесь, что фиксирующий зажим находится в канавке на шейке вала.Установите новые контргайки на усилитель тормозов. Затяните до25 Н·м.
Примечание: Применимо только к определенным версиям: установите датчик положения на педаль сцепления.
Вдавите изоляцию на место, прижав к теплоизоляционной перегородке. Если необходимо, закрепите изоляцию при помощи контактного клея.
Установка панели

Установите:
- коленный буфер (если применимо). Затяните до20 Н·м
- панель под приборной панелью.

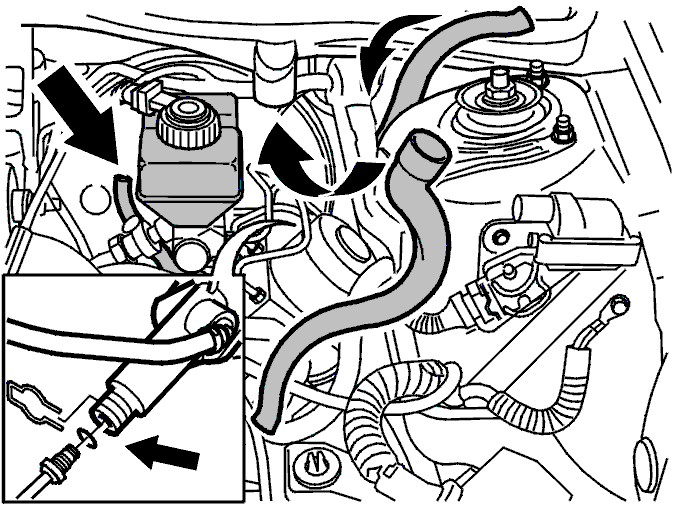

Установка шлангов

Установите новое уплотнительное кольцо на трубку сцепления. Подсоедините трубку и вдавите фиксатор на место.Подсоедините шланг к бачку тормозной жидкости.Подсоедините сливные шланги к выводам в теплоизоляционной перегородке и элементе конструкции рамы.

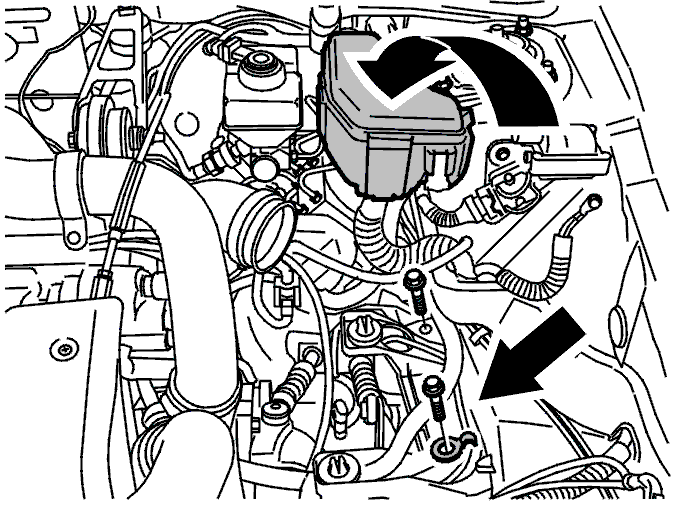

Установка компонентов моторного отсека

Установите:
- винты кронштейна корпуса воздухоочистителя
Примечание: Не забудьте держатель трубки сцепления.
- блок предохранителей / реле в держатели (применимо к автомобилям с 1996-).
Прокачайте сцепление.Полностью заполните бачок тормозной жидкости. Используйте только фирменную тормозную жидкость отделения комплектующих Volvo.После прокачки проверьте и долейте до нужного уровня, если необходимо.

Установите:
- узел корпуса воздухоочистителя и шланг подачи свежего воздуха
- аккумулятор.
