Замена главного цилиндра сцепления (1998, 1999)

Снимите аккумуляторную батарею

Произведите слив тормозной жидкости из системы сцепления

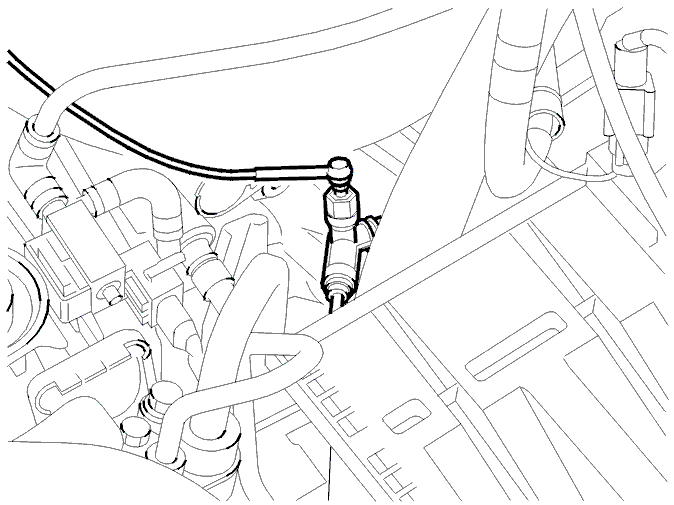

Подсоедините шланг к ниппелю слива главного цилиндра на стороне коробки передач.Ослабьте слив и произведите слив из системы. Соберите тормозную жидкость.

Примечание: Избегайте попадания тормозной жидкости на кожу.

Закрутите ниппель.

Отсоедините педаль сцепления с главного цилиндра сцепления

Снимите панель под приборной панелью.Снимите фиксирующую скобу и снимите штырь.Убедитесь в том, что вкладыш подшипника в педали не поврежден.

Автомобили с левосторонним управлением: Отсоедините блок плавких предохранителей

Снимите затвор.Снимите две гайки и переместите блок плавких предохрателей на одну сторону.

Автомобили с левосторонним управлением: Отсоедините вакуумный насос устройства автоматического поддержания заданной скорости движения (если имеется)

Снимите два винта с суппорта и переместите весь блок в одну сторону.

Снимите главный цилиндр

Поместите тряпку под главный цилиндр.Отсоедините шланг от резервуара цилиндра и переместите в одну сторону.

Удалите:

• фиксирующий зажим соединителя быстрого отсоединения трубки сцепления
• две гайки
• главный цилиндр вверх
• любой остаток прокладки с противопожарной перегородки.

Установите весь главный цилиндр

Закрутите гайки до 13Нм.

Установите:

• новое уплотнительное кольцо на трубке сцепления
• трубка сцепления к цилиндру с зажимом
• шланг между резервуаром и цилиндром.

Закрепите главный цилиндр к педали сцепления

Поместите вилкообразную часть над педалью.

Установите:

• штырь
• замыкающий хомут.

Примечание: Убедитесь в существовании расстояния в 3-4 мм между положением стопорного винта и педали сцепления, когда педаль находится в положении покоя.

Не изменяйте положение стопорного винта, если он используется в других целях.

Установите панель под приборной панелью.

Автомобили с левосторонним управлением: Установите вакуумный насос устройства автоматического поддержания заданной скорости движения (если имеется)

Поместите акуумный насос и установите два винта. Крутящий момент до 10Нм.

Автомобили с левосторонним управлением: Установите блок плавких предохранителей

Поместите блок плавких предохранителей точно на место.Установите два винта и затяните их на 10Нм.Установите крышку.

Наполните и произведите слив из системы сцепления

Примечание: Используйте только тормозную жидкость Volvo Genuine Parts (Volvo DOT4+).

Наполните следующим образом:Откройте ниппель слива.Наполните резервуар тормозной жидкостью.Закройте ниппель слива, когда тормозная жидкость начинает заканчиваться.Производите слив следующим образом:Подсоедините шланг с бутылкой к ниппелю слива.Откройте ниппель слива.Медленно нажмите на педаль сцепления. Повторяйте до тех пор, пока не будет выходить торможная жидкость без воздуха.Закройте ниппель слива.Снимите шланг и установите уплотняющие пробки.Проверьте уровень резервуара тормозной жидкости.
