Замена гидравлического модуля антиблокировочной тормозной системы (АBS)

Примечание: При техобслуживании гидравлический модуль поставляется вместе с модулем управления.

Вторичный контур гидравлического модуля поставляется с тормозной жидкостью и внутренне прокачанным, так что тормозная система может быть прокачана обычным способом после сборки.

Выключите зажигание.Откройте капот.

Автомобили с двигателем с турбонаддувом:

• Снимите защитные панели над блоком ABS и над правой фарой.

Автомобили с системой кондиционирования:

• Примечание: > В случае с автомобилями с двигателем B4184SM нет необходимости снимать приспособления трубок системы кондиционирования AC.

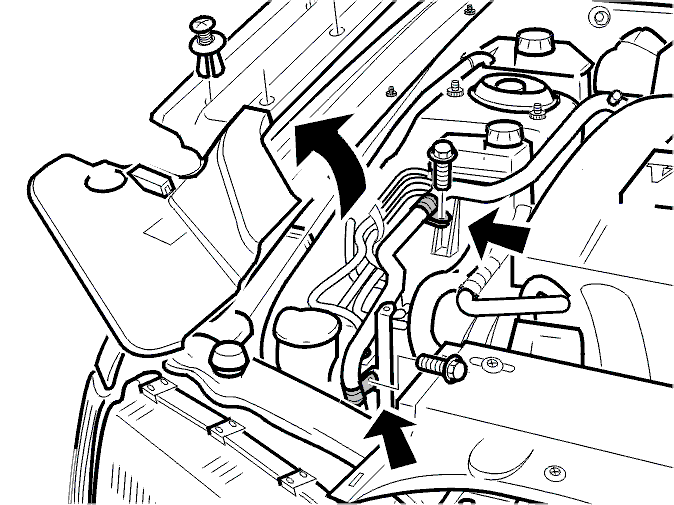

Снимите трубу низкого давления системы кондиционирования AC с опор
- Снимите переднюю опору трубы системы кондиционирования AC (применимо только для двигателей с турбонаддувом).

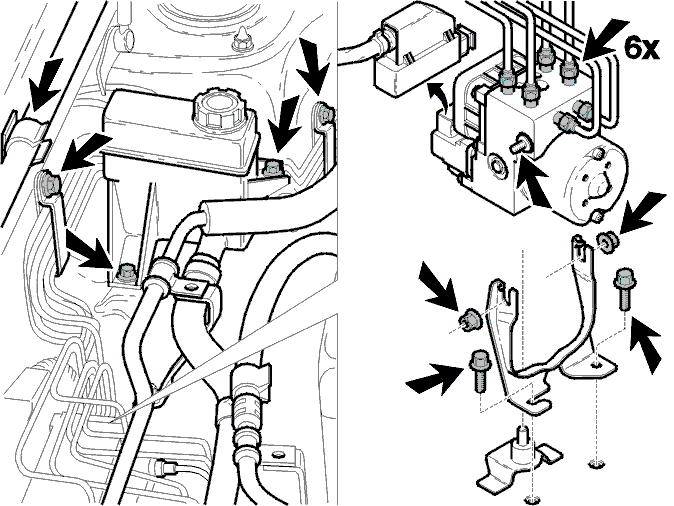

Снимите шланги охлаждающей жидкости с зажимов.Снимите шланги промывочной жидкости ветрового стекла с зажимов.Снимите оба кронштейна тормозной трубки на внутренней стороне переднего крыла.Поместите ветошь под гидромеханизм, чтобы впитать пролитую тормозную жидкость и защитить лакокрасочное покрытие.Ослабьте и снимите тормозные трубки с гидромеханизма и соберите пролитую тормозную жидкость.Закупорьте тормозные трубки.Осторожно передвиньте тормозные трубки, так чтобы блок ABS можно было снять.Отсоедините разъем.Выверните две гайки из опоры и снимите блок с опоры.Выверните два болта и снимите опору.

Примечание: Избегайте сгибания трубы системы кондиционирования AC на ее соединениях.

Снимите блок ABS.Снимите шпильки с гидравлического модуля.

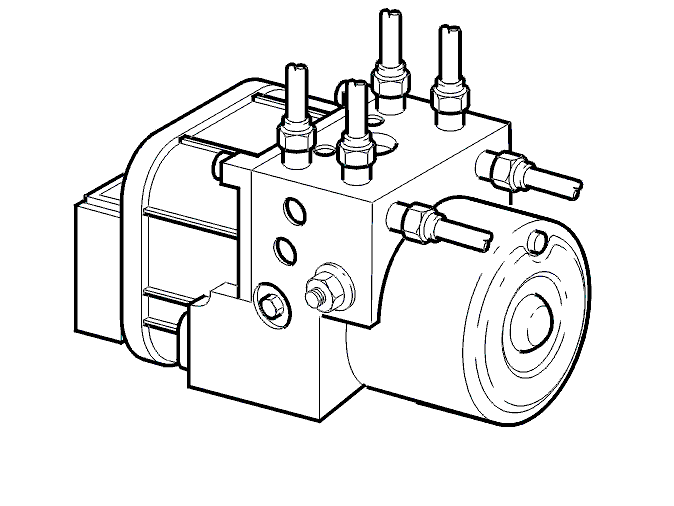

Снимите защитные крышки.

Переставьте резиновые элементы и шпильки на гидравлический модуль.

Снимите заглушки с тормозных трубок.

Примечание: Осторожно передвиньте тормозные трубки, так чтобы блок ABS можно было установить.

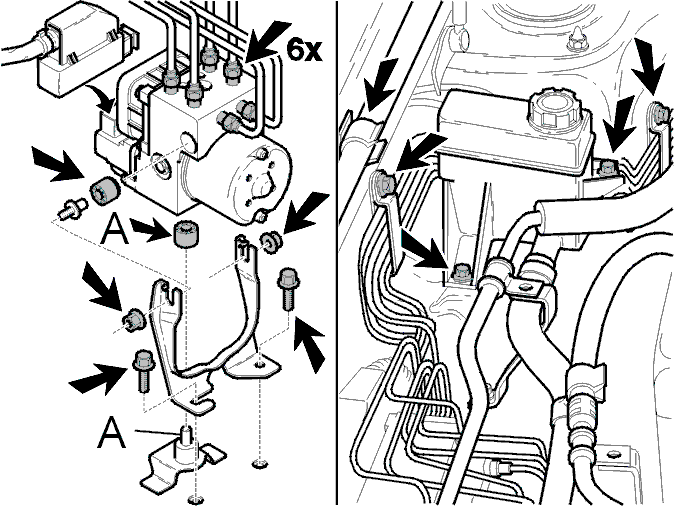

Расположите блок ABS и затяните пальцами тормозные трубки.Установите опору и затяните болты. Момент затяжки: 25 Н·м.Проверьте центральный резиновый элемент в блоке ABS, который должен зайти на центральный монтажный штифт (А).Расположите блок ABS в опоре и сильно нажмите блок на центральный монтажный штифт до тех пор, пока блок не встанет на место.Затяните гайки. Момент затяжки: 25 Н·м.Подсоедините разъем и закрепите его запирающим устройством.Установите кронштейны тормозной трубки.

Осторожно: Проследите за тем, чтобы все тормозные трубки были установлены в резиновый элемент крепления перед установкой кронштейна.

Затяните тормозные трубки. Момент затяжки: 14 Н·м.Расположите шланги промывочной жидкости ветрового стекла в зажимах.Расположите шланги охлаждающей жидкости в зажимах.

Автомобили с системой кондиционирования:

• Примечание: > В случае с автомобилями с двигателем B4184SM приспособления трубок системы кондиционирования AC не снимаются.

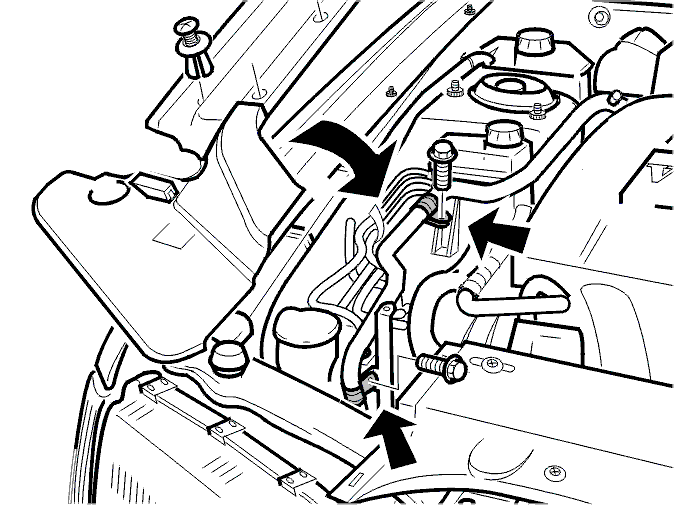

Установите заново переднюю опору трубы системы кондиционирования AC (применимо только для двигателей с турбонаддувом)
- Осторожно втолкните трубу системы кондиционирования AC согласно ее первоначальной прокладке
- Установите заново трубу низкого давления системы кондиционирования AC в опоры.

Автомобили с двигателем с турбонаддувом:

• Установите заново защитные панели над блоком ABS и над правой фарой.

Смойте пролитую тормозную жидкость теплой водой с автомобильным шампунем.Прокачайте тормозную систему. См. Слив тормозной системы.Сотрите коды неисправностей.

Внимание: Произведите дорожное испытание на дороге с небольшим движением. Ведите автомобиль осторожно. Во время дорожного испытания соблюдайте правила дорожного движения и ограничения скорости.

Выполните дорожное испытание со скоростью не менее 40 км/ч дольше 80 секунд.Убедитесь в правильной работе системы ABS и в том, что сигнальная лампа ABS гаснет.Считайте и проверьте, не зарегистрированы ли коды неисправности.
