Замена генератора (GEN) (B4194T, B4204T)

Подготовка

• Откройте капот
• Снимите крышку двигателя
• Снимите все брызговики в моторном отсеке
• Запишите код защиты от кражи магнитолы
• Выключите зажигание
• Отсоедините отрицательный провод аккумулятора.

Снятие приводного ремня

См. .

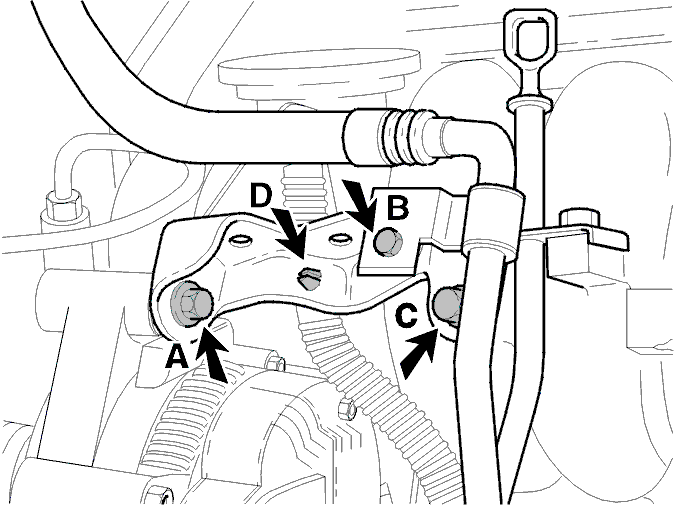

Снятие кронштейна между генератором (GEN) и впускным коллектором

• Выверните болты (А, С)
• Снимите шланг (В) системы кондиционирования (A/C) с кронштейна (если система кондиционирования (A/C) установлена)
• Снимите сеть кабеля (D) с кронштейна
• Снимите кронштейн.

Снятие насоса рулевого привода с усилителем

• Отсоедините разъем на обратной стороне насоса рулевого привода с усилителем
• Выверните два болта (А), удерживающих основание насоса рулевого привода с усилителем на блоке цилиндров
• Выверните болты (В) из опоры генератора и из нижней части насоса рулевого привода с усилителем.

Примечание: Заметьте положения всех болтов.
- Потяните насос рулевого привода с усилителем вверх. Поместите насос в сторону.

Примечание: Не отсоединяйте соединения.

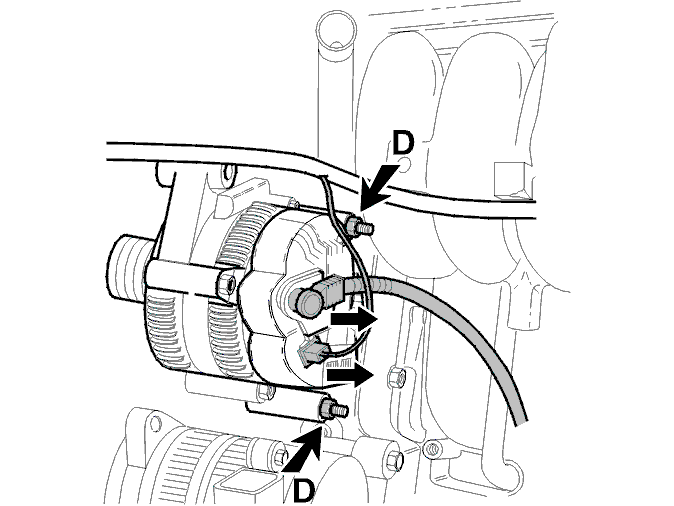

Снятие генератора (GEN)

• Отсоедините разъем
• Снимите ленточный хомут (если установлен)
• Снимите положительный провод с генератора (GEN)
• Выверните два болта (D) из генератора (GEN)
• Потяните генератор (GEN) вверх.

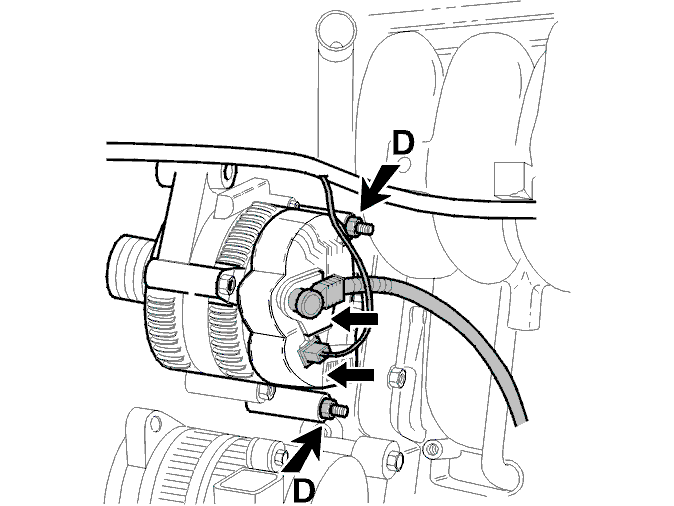

Установка генератора (GEN)

• Расположите генератор (GEN). Установите болты (D). Не затягивайте болты
• Закрепите проводку. Установите положительный провод генератора (GEN)
• Подсоедините разъем
• Установите ленточный хомут.

Установка насоса рулевого привода с усилителем

• Расположите насос рулевого привода с усилителем
• Установите болты (В) и (А). Не затягивайте болты
• Затяните все болты насоса рулевого привода с усилителем и генератора (GEN). Затяните до 27 Н·м.
• Подсоедините разъем на обратной стороне насоса.

Установка кронштейна между генератором (GEN) и впускным коллектором

• Установите кронштейн. Затяните болты пальцами.Затяните болт (А) на генераторе (GEN). Затяните до 27 Н·м. Затяните болт (С) на впускном коллекторе. Затяните до 20 Н·м
• Установите шланг системы кондиционирования (АС) на кронштейне (если установлено)
• Вдавите зажим (D) сети кабеля в кронштейн.

Установка приводного ремня

См. .

Установка аккумулятора

• Включите зажигание
• Подсоедините отрицательный провод аккумулятора
• Введите код защиты от кражи магнитолы, если установлена магнитола с защитой от кражи
• Установите часы на приборной панели.

Функциональная проверка

• Заведите двигатель. Проверьте функционирование
• Установите крышки в моторном отсеке
• Установите крышку двигателя.
