Замена газовой трубы (B5244SG2)

Общая информация

Осторожно: Не повредите уплотнения.

Примечание: Всегда очищайте вокруг всех соединений, которые будут отсоединяться. Это делается для того, чтобы предотвратить попадание в систему загрязняющих веществ.

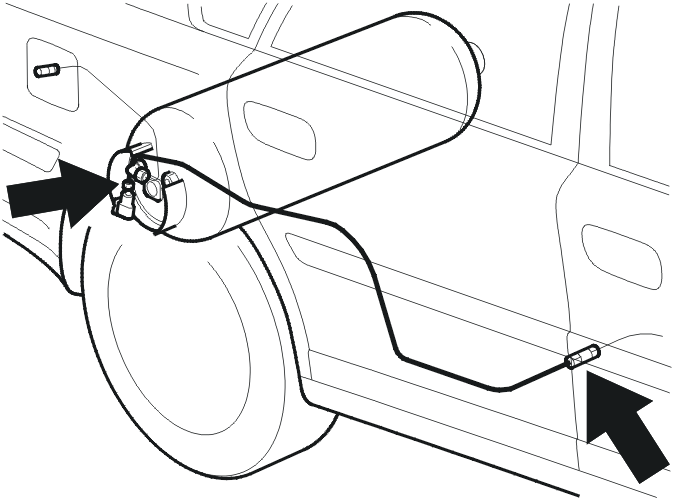

Опорожните газовую трубу. См. Опорожнение газовой трубы.Газовая труба имеет четыре соединения. Процесс начинается от газового бака (сжиженный нефтяной газ или сжатый природный газ).

Подготовка

Снимите трос стояночного тормоза с крепления на бензиновом баке.Ослабьте систему выпуска выхлопных газов после каталитического преобразователя тройного действия. Крепление на подрамнике не следует снимать.

Снимите:

• защитный элемент заднего газового бака
• защитный элемент бензинового бака.

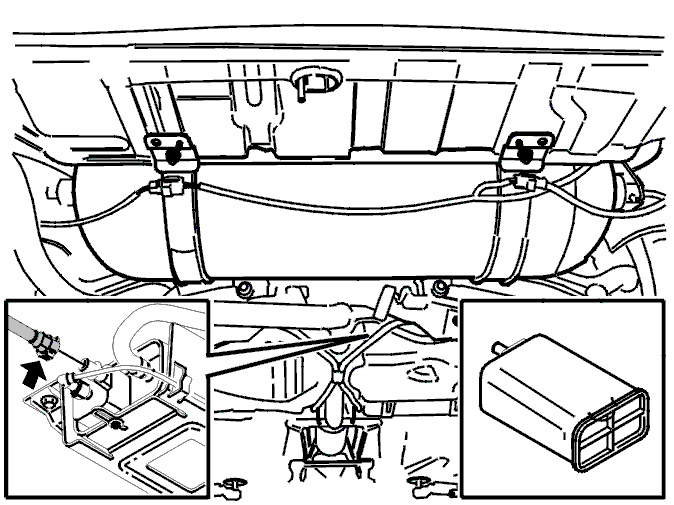

Выверните винты угольного фильтра системы выделения паров топлива.

Примечание: Угольный фильтр системы выделения паров топлива свисает с кузова, когда подрамник опущен.

Примечание: Опорожните бензиновый бак, если он полный. См. Опорожнение топливного бака.

Ослабьте верхнее крепление газовой стойки. См.:

• S80Замена заднего амортизатора
• V70Замена заднего амортизатора

Поднимите автомобиль.

Примечание: В этом случае поднимите края заднего порога, чтобы переднее крепление заднего моста освободилось.

Опускание подрамника

Установите подъемную площадку под подрамник. Прижмите подъемную площадку вверх к подрамнику.

Снимите:

• четыре крепления подрамника
• винты кронштейнов подрамника

Примечание: Полностью выверните винты на правой стороне. Ослабьте винты с левой стороны. Сделайте это для того, чтобы правая сторона подрамника могла быть опущена.
- монтажные стойки тормозного шланга с креплений на кронштейнах.

Отсоедините трубу топливной заливной горловины от бензинового бака.Осторожно опустите подрамник, чтобы можно было снять газовую трубу.

Снятие газовой трубы, часть 1

Снимите:

• муфты трубопровода. Разъедините трубы на первом соединении
• зажимы
• газовую трубу.

Установка газовой трубы

Осторожно: Затяните муфты трубопровода. См. Затягивание трубных соединений.

Установите:

• газовую трубу
• муфты трубопровода
• зажимы.

Установка подрамника

Подсказка: Изготовьте две центрирующие втулки, которые затем помещаются на задние крепления подрамника. Это облегчит центрирование задней подвески. Размеры центрирующих втулок: A=20 мм, B=13 мм, C=50 мм.

Установите трубу топливной заливной горловины на бензиновый бак.Полностью поднимите подрамник к кузову.

Примечание: Установите амортизаторы и пружины. Убедитесь, что тормозные трубки и газовая труба не защимлены и не пережаты.

Установите:

• монтажные стойки тормозной магистрали на кронштейне подрамника. Затяните до 25 Н·м
• тормозную трубку в зажим на кронштейнах подрамника.

Примечание: Используйте новые винты креплений подрамника

Сдвиньте вверх центрирующие втулки в двух задних креплениях на подрамнике.

Установите:

• винт. Слега затяните винт
• винты передних креплений на подрамнике (установите винты сквозь кронштейны)
• винт кронштейнов.

Затяните все передние крепления. Затяните до 80 Н·м.Выверните винт задних креплений на подрамнике. Снимите центрирующие втулки.Установите винты задних креплений на подрамнике. Затяните до 80 Н·м.Уберите подъемную площадку.

Установите:

• выхлопную трубу. Используйте новую прокладку. Затяните до 25 Н·м
• трос стояночного тормоза на крепление возле бензинового бака.

Опустите автомобиль.

Проверка на наличие утечек

Подсоедините разъем в багажном отсеке.Проверьте на наличие утечек. См. Газовая труба, проверка на наличие утечек.Установите защитный элемент заднего газового бака.Установите защитный элемент бензинового бака.

Снятие газовой трубы, часть 2

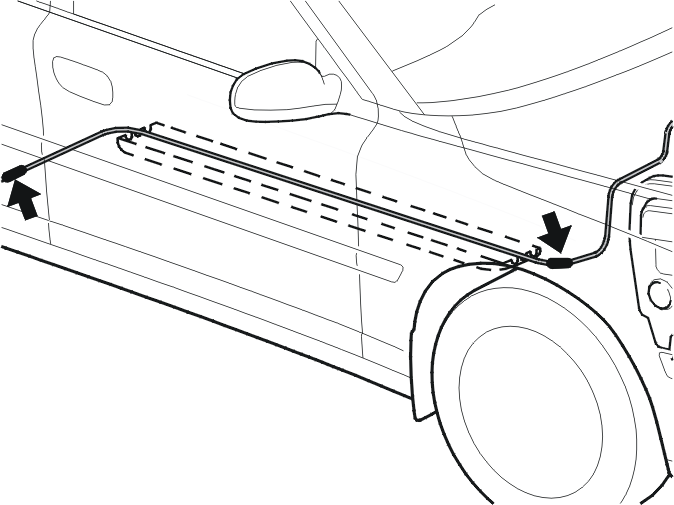

Часть 2: Газовая труба от соединения на бензиновом баке к моторному отсеку.Опорожните газовую трубу. См. Опорожнение газовой трубы.

Снимите:

• защитный элемент бензинового бака
• защитный элемент газовой / топливной линии
• муфты трубопровода
• газовую трубу.

Установка газовой трубы

Осторожно: Затяните муфты трубопровода. См. Затягивание трубных соединений.

Установите:

• газовую трубу
• муфты трубопровода
• зажимы.

Подсоедините разъем в багажном отсеке.Проверьте на наличие утечек. См. Газовая труба, проверка на наличие утечек.Установите защитный элемент газовой / топливной линии.Установите защитный элемент бензинового бака.

Снятие газовой трубы, часть 3

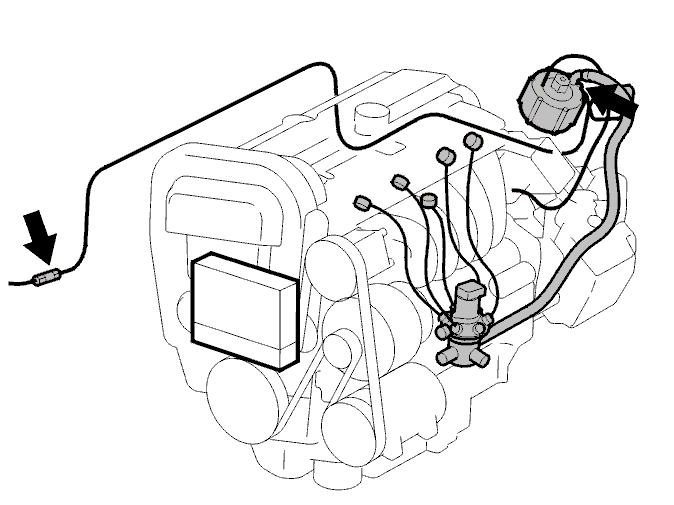

Часть 3: Линия на моторном отсеке к запорному клапану.Опорожните газовую трубу. См. Опорожнение газовой трубы.

Снимите:

• разъемы
• зажимы
• шланг подачи свежего воздуха
• корпус воздухоочистителя
• муфты трубопровода
• газовую трубу.

Установка газовой трубы

Осторожно: Затяните муфты трубопровода. См. Затягивание трубных соединений.

Установите:

• газовую трубу
• муфты трубопровода
• корпус воздухоочистителя
• шланг подачи свежего воздуха
• разъемы
• зажимы.

Подсоедините разъем в багажном отсеке.Проверьте на наличие утечек. См. Газовая труба, проверка на наличие утечек.

Снятие газовой трубы, часть 4

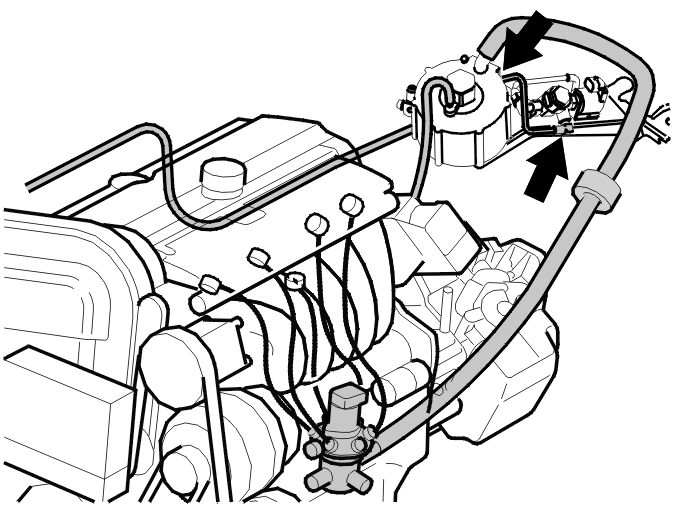

Часть 4: Запорный клапан регулятора.Опорожните газовую трубу. См. Опорожнение газовых труб в моторном отсеке.

Снимите:

• разъемы
• зажимы
• шланг подачи свежего воздуха
• корпус воздухоочистителя
• муфты трубопровода
• газовую трубу.

Установка газовой трубы

Осторожно: Затяните муфты трубопровода. См. Затягивание трубных соединений.

Установите:

• газовую трубу
• муфты трубопровода
• корпус воздухоочистителя
• шланг подачи свежего воздуха
• разъемы
• зажимы.

Установите соединитель на запорный клапан.Проверьте на наличие утечек. См. Газовая труба, проверка на наличие утечек.
