Замена газовой трубы (B5244SG)

Общая информация

Осторожно: Не повредите уплотнения.

Примечание: Всегда очищайте вокруг всех соединений, которые будут отсоединяться. Это делается для того, чтобы предотвратить попадание в систему загрязняющих веществ.

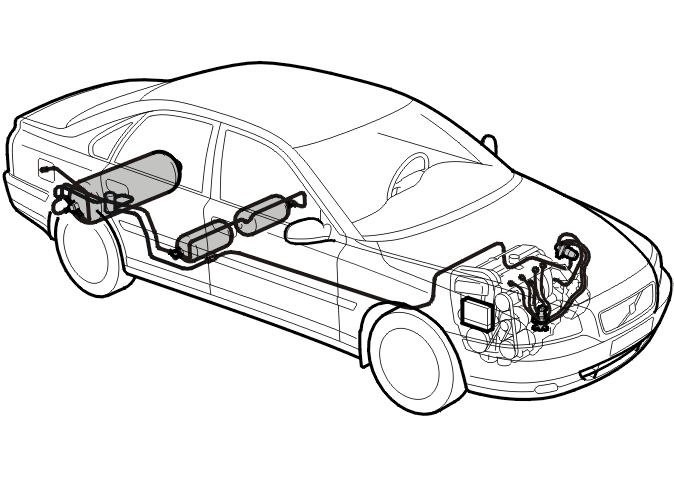

Опорожните газовую трубу. См. Газовая труба, опорожнение.Газовая труба имеет четыре соединения. Процесс начинается от заднего газового бака (сжиженный нефтяной газ или сжатый природный газ).

Снятие газовой трубы

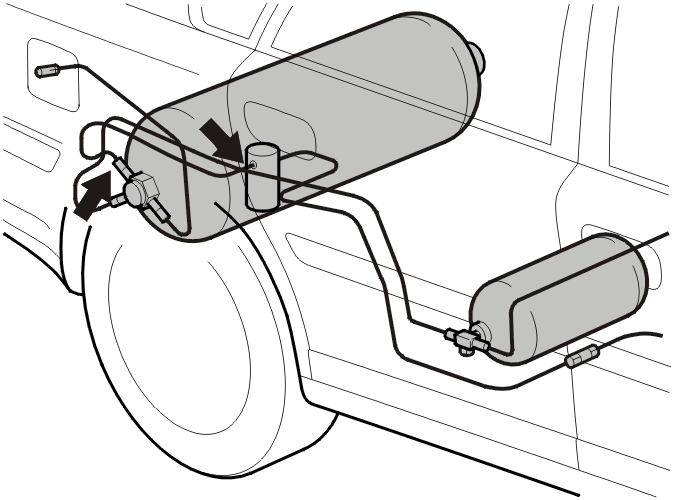

Часть 1: Газовая труба от заднего газового бака на газовый фильтр.

Снимите:

• защитный элемент заднего газового бака
• муфты трубопровода
• зажимы
• газовую трубу.

Установка газовой трубы

Осторожно: Затяните муфты трубопровода. См. Затягивание трубных соединений.

Установите:

• газовую трубу
• муфты трубопровода
• зажимы.

Откройте клапан на заднем газовом баке.Установите соединитель на скобу бака.Проверьте на наличие утечек. См. Газовая труба, проверка на наличие утечек.Установите защитный элемент заднего газового бака.

Снятие газовой трубы

Осторожно: Не повредите уплотнения.

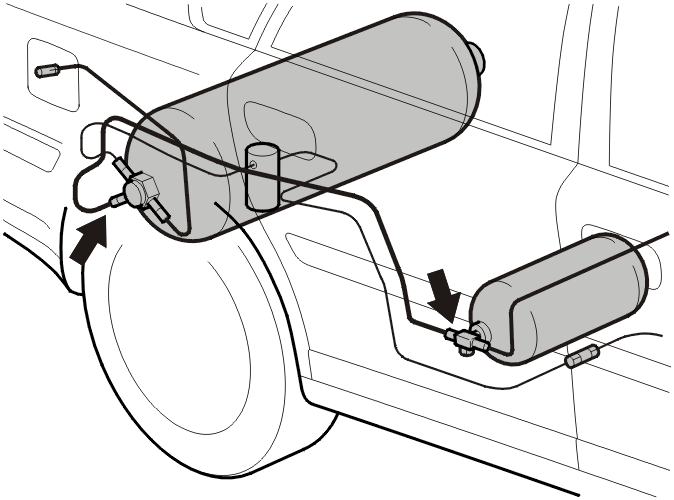

Часть 2: Газовая труба от газового фильтра к соединению перед правым передним газовым баком. Газовая труба между передним и задним газовыми баками.Снимите подрамник. См. .

Снимите:

• муфты трубопровода
• зажимы
• газовую трубу.

Установка газовой трубы

Осторожно: Затяните муфты трубопровода. См. Затягивание трубных соединений.

Установите:

• газовую трубу
• зажимы
• муфты трубопровода.

Установите подрамник. См. .

Откройте клапан на заднем и переднем газовом баке.Подсоедините разъем на скобе бака и на переднем баке.Проверьте на наличие утечек. См. Газовая труба, проверка на наличие утечек.

Снятие газовой трубы

Осторожно: Не повредите уплотнения.

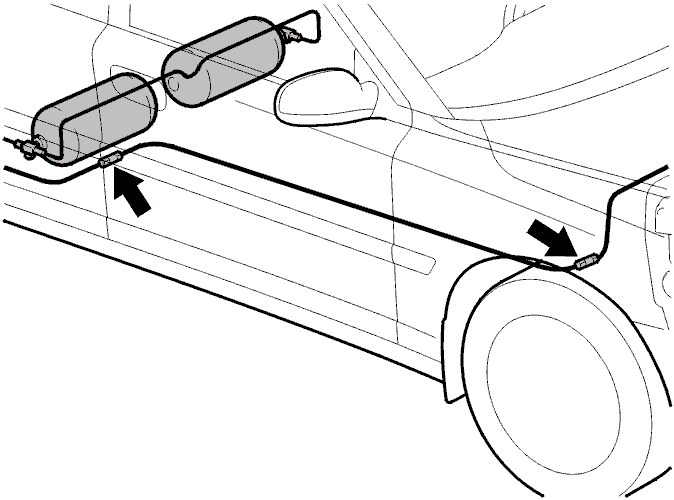

Часть 3: Газовая труба от соединения перед правым передним газовым баком к соединению в моторном отсеке.Опорожните линию. См. Газовая труба, опорожнение.

Снимите:

• защитный элемент бензинового бака
• защитный элемент газовой / топливной линии
• муфты трубопровода
• зажимы
• газовую трубу.

Установка газовой трубы

Осторожно: Затяните муфты трубопровода. См. Затягивание трубных соединений.

Установите:

• газовую трубу
• зажимы
• муфты трубопровода
• защитный элемент газовой / топливной линии.

Откройте клапан на заднем газовом баке.Установите соединитель на скобу бака.Проверьте на наличие утечек. См. Газовая труба, проверка на наличие утечек защитный элемент бензинового бака

Снятие газовой трубы

Осторожно: Не повредите уплотнения.

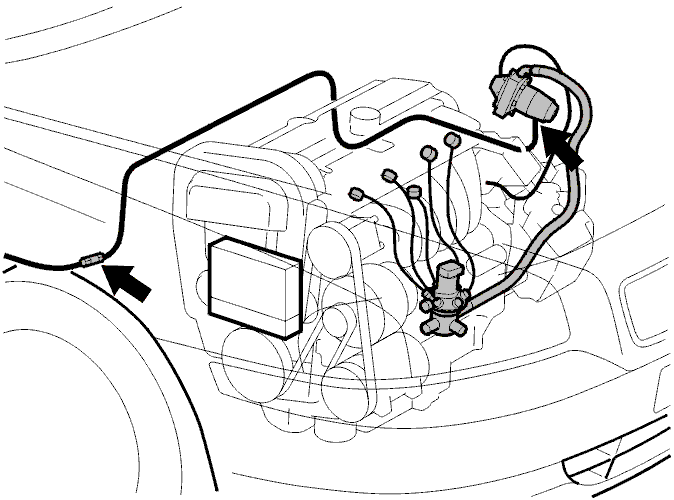

Часть 4: Газовая труба от соединения на моторном отсеке к регулятору.Опорожните линию. См. Газовая труба, опорожнение.

Снимите:

• разъемы
• зажимы
• шланг подачи свежего воздуха
• корпус воздухоочистителя
• муфты трубопровода
• газовую трубу.

Установка газовой трубы

Осторожно: Затяните муфты трубопровода. См. Затягивание трубных соединений.

Установите:

• газовую трубу
• муфты трубопровода
• корпус воздухоочистителя
• шланг подачи свежего воздуха
• разъемы
• зажимы.

Откройте клапан на заднем газовом баке.Установите соединитель на скобу бака.Проверьте на наличие утечек. См. Газовая труба, проверка на наличие утечек.
