Замена газового бака и компонентов газового бака (B5244SG2)

Снятие крышки, цилиндрические баки, 4-дверная

Снимите:

• крышку.

Сложите спинки задних сидений.

Снятие крышки, цилиндрические литровые баки, 5-дверная

Снимите:

• крышку.

Сложите спинки задних сидений.

Снятие люка пола, кольцевые баки

Снимите:

• люк пола.

Опорожнение газового бака

Примечание: Чтобы полностью опорожнить бак, обратитесь к своему поставщику газа.

Чтобы устранить избыточное давление в баке, с тем чтобы можно было заменить компоненты, см. Устранение избыточного давления в баке.

Снятие вентиляционного шланга

Снимите:

• вентиляционные шланги.

Вентиляционные шланги закреплены зажимом и приклеены клеем. Чтобы снять с клея: Осторожно нагревайте и одновременно тяните.

Снятие газовых линий

Опорожните газовую линию. См. Опорожнение газовой линии.Отметьте положение гаек.

Снимите:

• газовые линии.

Снятие цилиндрических баков

Снимите:

• газовые линии, см. Снятие газовых линий.
• разъем с датчика уровня.
• разъем с выпускного клапана.
• крышку и винты на хомуте бака.

Выньте бак. (Для этого требуется два человека).

Снятие кольцевых баков

Снимите:

• газовые линии, см. Снятие газовых линий.
• разъем с датчика уровня.
• разъем с выпускного клапана.

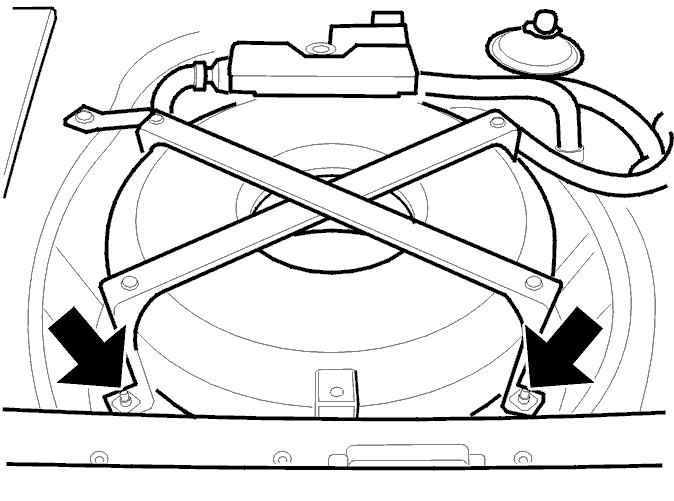

• 4 гайки.
• хомут бака.

Выньте бак. (Для этого требуется два человека).

Устранение избыточного давления в баке

Чтобы снять бак, см. Снятие цилиндрических баков.

Примечание: При разгерметизации бака придерживайтесь требований национального законодательства.

Внимание: Поместите бак на открытом воздухе, где он будет хорошо вентилироваться.

Убедитесь, что поблизости нет ничего, что могло бы вызвать возгорание газа.

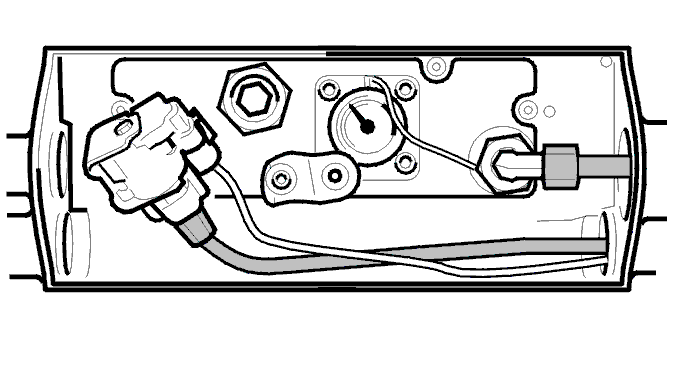

Отвинтите и снимите защиту над компонентами бака.

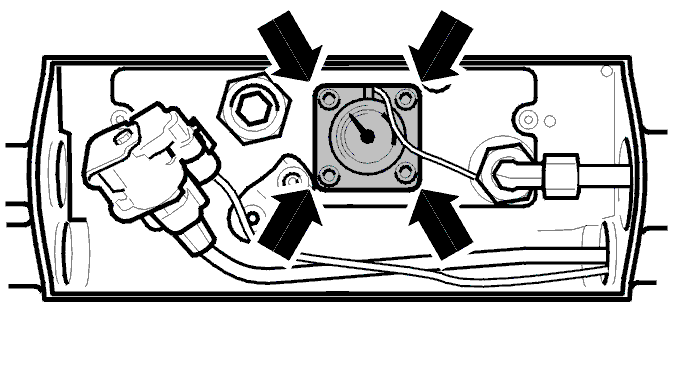

Осторожно ослабьте четыре винта на датчике уровня, пока из него не раздастся шипение и избыточное давление не начнет понижаться.

Внимание: Не держите руки, ноги или другие части тела над датчиком уровня. Убедитесь, что над датчиком уровня нет никаких предметов. Ослабляйте чрезвычайно осторожно. Существует вероятность того, что датчик уровня может отлететь с большой силой.

По мере понижения давления, бак охлаждается.

Когда из бака перестает раздаваться шипение, избыточное давление в баке устранено. Тогда можно заменять компоненты, даже если в баке остается жидкость.То, что эта жидкость кипит, является нормальным. Это потому, что точка кипения для LPG находится между -40°С и -4°С.

После завершения работы: Установите четыре винта на датчик уровня.Проверьте уплотнительные кольца. Если есть повреждения, замените.Затяните винты до 6 Н·м

Замена штуцера топливной заливной горловины

Снимите:

• правое заднее колесо.
• пластмассовую защиту вокруг надколесной дуги.
• винты с шайбы, расположенной вокруг штуцера.
• ленточные хомуты на газовом шланге.
• газовый шланг со штуцера.
• штуцер.

Установите в обратном порядке.Смажьте штуцер и газовый шланг.Затяните до 40 Н·м

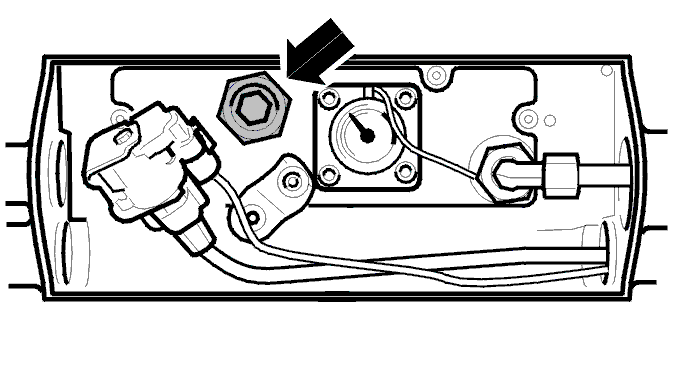

Замена клапанов

Внимание: Следуйте инструкциям согласно Устранение избыточного давления в баке.

Отметьте положение гаек.

Снимите:

• датчик уровня, см. Замена датчика уровня. (Применимо только при замене впускного клапана).
• газовую трубу и газовый шланг.
• разъем.
• клапаны.

Установите:

• клапаны.Используйте ленту PTFE (Teflon). Затяните до 80 Н·м. Затем затяните еще приблизительно на 10 Н·м. В то же время, правильно расположите клапаны.
• разъем.
• газовую трубу и газовый шланг. Затяните согласно разметке. Затяните еще на 10°.
• датчик уровня, см. Замена датчика уровня. (Применимо только при замене впускного клапана).

Замена датчика уровня

Внимание: Следуйте инструкциям согласно Устранение избыточного давления в баке.

Снимите:

• разъем.
• четыре винта.
• датчик уровня.

Установите:

• новый датчик уровня.
• четыре винта.
• разъем.

Проверьте уплотнительные кольца. Если есть повреждения, замените.Затяните винты до 6 Н·м

Замена предохранительного клапана

Внимание: Следуйте инструкциям согласно Устранение избыточного давления в баке.

Снимите:

• предохранительный клапан.

Установите:

• новый предохранительный клапан.

Используйте ленту PTFE (Teflon). Затяните до 100 Н·м.

Проверьте на наличие утечки с помощью течеискателя

Заведите двигатель.Убедитесь, что система загерметизирована.Проверьте все соединения, которые были отсоединены. Используйте течеискатель 🔧 LÄCK-SöKARE (KONTROLL/TÄTHET) BI-FUEL.Если имеется утечка, затяните еще.

Установка цилиндрических баков

Вставьте бак в автомобиль. (Для этого требуется два человека).

Установите:

• винты и крышку.
• разъемы.
• газовые линии. См. Установка газовых линий.

Установка кольцевых баков

Вставьте бак в автомобиль. (Для этого требуется два человека).

Установите:

• хомут бака.
• 4 гайки.
• разъемы.
• газовые линии. См. Установка газовых линий.

Установка газовых линий

Установите:

• газовые линии.

Вставьте трубку с установленными заранее кольцом и конусом до тех пор, пока она не упрется в нижнюю часть корпуса соединителя.Затяните гайку до ее исходного положения (согласно маркировке).Затяните еще на 10°.

Проверьте на наличие утечки с помощью течеискателя

Заведите двигатель.Убедитесь, что система загерметизирована.Проверьте все соединения, которые были отсоединены. Используйте течеискатель 🔧 LÄCK-SöKARE (KONTROLL/TÄTHET) BI-FUEL.Если имеется утечка, затяните еще.

Установите:

• вентиляционные шланги.
• зажимы на вентиляционные шланги.

Установка крышки, цилиндрические баки, 4-дверная

Установите:

• крышку.

Установка крышки, цилиндрические баки, 5-дверная

Установите:

• крышку.

Установка люка пола, кольцевые баки

Установите:

• люк пола.
