Замена газового бака и компонентов газового бака (B5244SG)

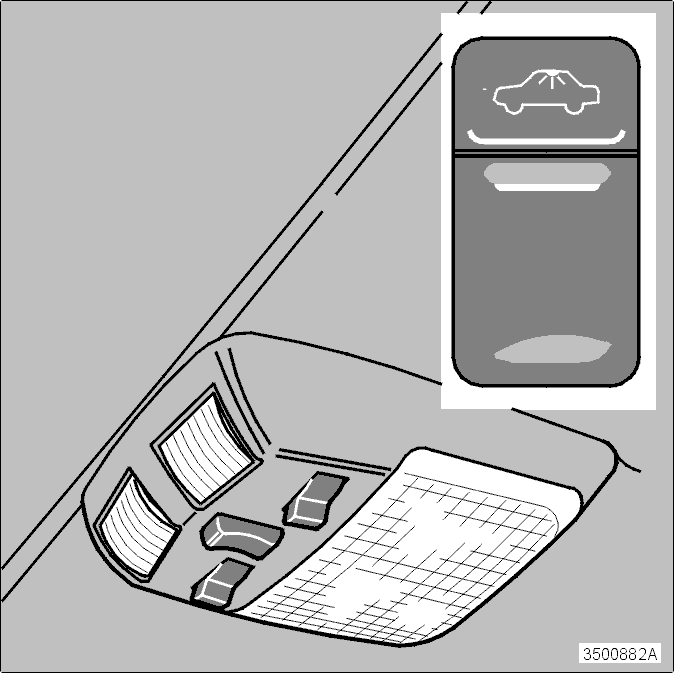

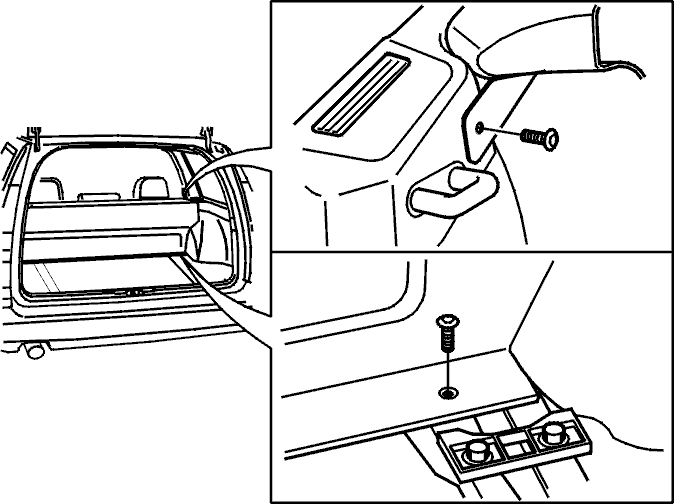

Снятие крышки, 4-дверная

Снимите:

• крышку.

Сложите спинки задних сидений.

Снятие крышки, 5-дверная

Снимите:

• крышку.

Сложите спинки задних сидений.

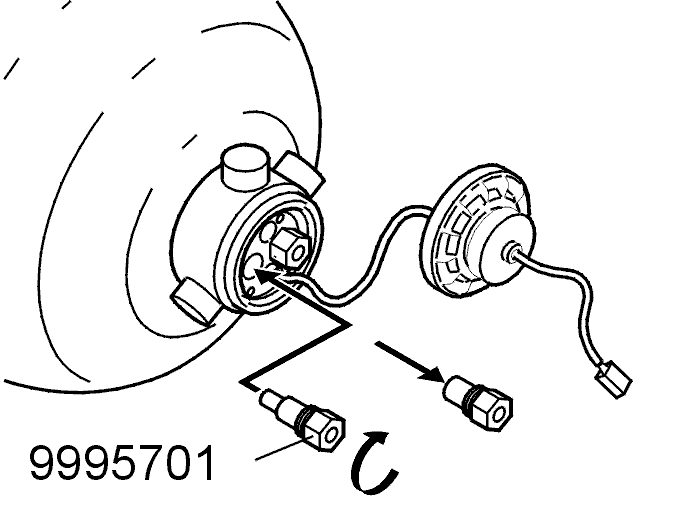

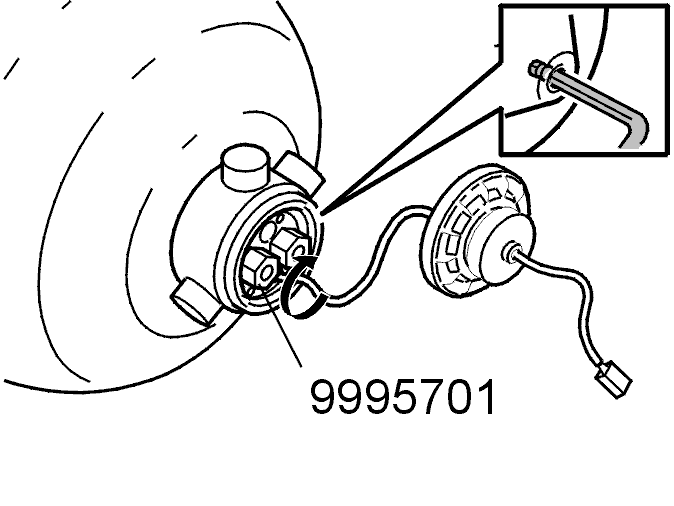

Опорожнение газового бака

Отвинтите клапан электродвигателя газовой линии.Убедитесь, что клапан 🔧 VENTIL (TöMMNING GASBEHÅLLARE) BI-FUEL закрыт.

Примечание: Чтобы заблокировать, затяните против часовой стрелки ключом-шестигранником.

Установите:

• клапан 🔧 VENTIL (TöMMNING GASBEHÅLLARE) BI-FUEL.

Примечание: Бак необходимо опорожнить через моторный отсек.

Чтобы опорожнить бак, обратитесь к своему поставщику газа.

Откройте клапан 🔧 VENTIL (TöMMNING GASBEHÅLLARE) BI-FUEL ключом-шестигранником. Затяните по часовой стрелке.После опорожнения бака:

Снимите:

• клапан 🔧 VENTIL (TöMMNING GASBEHÅLLARE) BI-FUEL.

Закройте клапан ключом-шестигранником. Затяните против часовой стрелки.

Установите:

• исходный клапан.

Осторожно: Используйте новую прокладку.

Снятие вентиляционного шланга

Снимите:

• вентиляционные шланги.

Вентиляционные шланги закреплены зажимом, а также приклеены клеем. Чтобы снять с клея, осторожно нагревайте и одновременно тяните.

Снятие газовых линий

Опорожните газовую линию. См. Опорожнение газовой линии.Отметьте положение гаек.

Снимите:

• газовые линии.

Используйте насадку 🔧 HYLSA 14 MM (LOSS/ÅTDRAGNING RöRANSL) BI-FUEL и 🔧 HYLSA 16 MM (LOSS/ÅTDRAGNING RöRANSL) BI-FUEL.

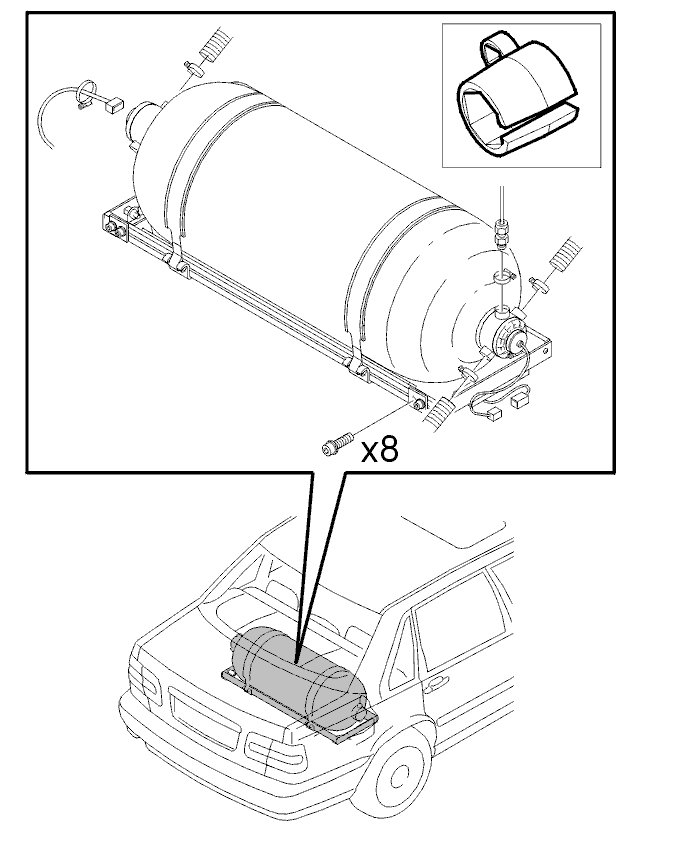

Снятие газового бака

Снимите:

• газовые линии, см. Снятие газовых линий.
• разъем с датчика давления в баке.
• разъем соленоидного клапана с модуля управления.
• жгут проводов с рамы для газового бака.
• 8 винтов рамы. 2 в каждом углу длинной стороны.

Выньте бак.

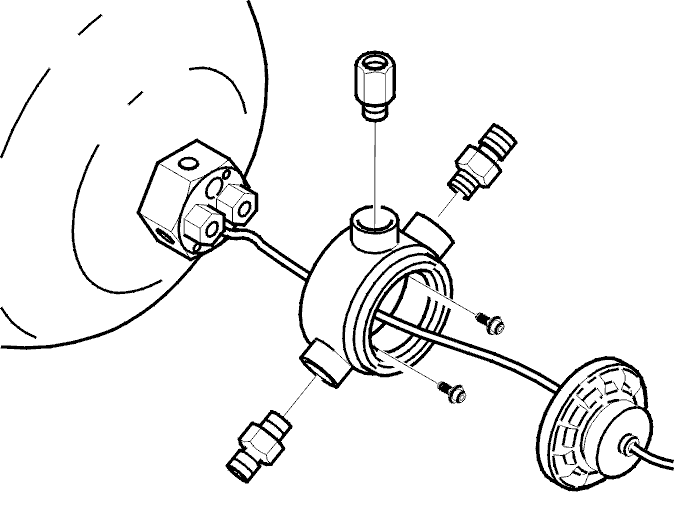

Снятие трубных адаптеров

Снимите:

• газовые линии, см. Снятие газовых линий.
• трубные адаптеры с соленоидного клапана.
• крышку над соленоидным клапаном.

Замена штуцера топливной заливной горловины

Снимите:

• трубный соединитель (А).

Снимите:

• штуцер топливной заливной горловины (В). Используйте специальный инструмент 🔧 HYLSA 1" (LOSS/ÅTDRAGNING RöRANSL) BI-FUEL.

Соберите в обратном порядке.

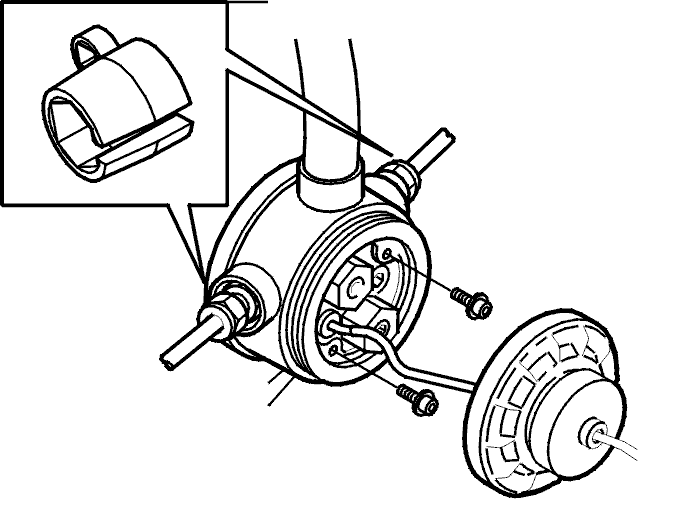

Снятие соленоидного клапана

Опорожните бак. См. Опорожнение газового бака.Снимите бак. См. Снятие газового бака.Снимите трубные адаптеры. См. Снятие трубных адаптеров.Поместите бак на поддон или на доски. Расположите по одной доске под каждой длинной стороной рамы.Попросите коллегу сесть на бак для удерживания.Вывинтите соленоидный клапан. Используйте насадку 🔧 HYLSA 63 MM (LOSS/ÅTDRAG-FöRSKRUVNING) BIFUEL.

Установка соленоидного клапана

Попросите коллегу сесть на бак для удерживания.

Установите:

• новый соленоидный клапан. Используйте новую прокладку.Используйте насадку 🔧 HYLSA 63 MM (LOSS/ÅTDRAG-FöRSKRUVNING) BIFUEL. Затяните до 305 Н·м.
• трубные адаптеры. См. Установка трубных адаптеров.
• бак. См. Установка газового бака.

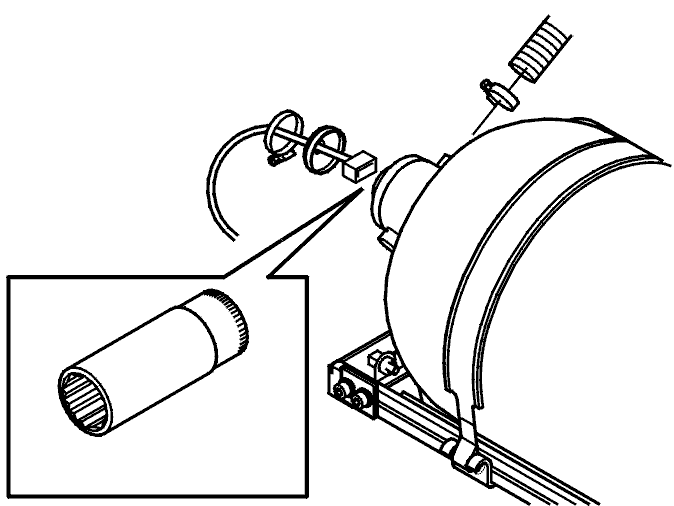

Снятие датчика давления в топливном баке

Опорожните бак. См. Опорожнение газового бака.

Снимите:

• защитный кожух и разъем.
• датчик давления в топливном баке. Используйте длинную 27 мм насадку.

Установка датчика давления в топливном баке

Установите:

• новый датчик давления в топливном баке. Используйте новую прокладку.Используйте длинную 27 мм насадку. Затяните до 35 Н·м.
• разъем и защитный кожух.

Установка трубных адаптеров

Установите:

• трубные адаптеры. Используйте новые уплотнительные кольца.Затяните до 31 Н·м.
• крышку над соленоидным клапаном.

Установка газового бака

Вставьте бак в автомобиль.

Установите:

• 8 винтов для рамы. Затяните до 25 Н·м.
• разъемы.
• жгут проводов на раму.
• газовые линии. См. Установка газовых линий.

Если положение трубных адаптеров не совпадает с газовыми линиями, может быть необходимо ослабить крепежную полосу бака и повернуть бак.Затяните крепежную полосу бака, так чтобы длина пружины была 40 мм.

Установка газовых линий

Установите:

• газовые линии.

Вставьте трубку с установленными заранее кольцом и конусом до тех пор, пока она не упрется в нижнюю часть корпуса соединителя.Затяните гайку до ее исходного положения (согласно маркировке).Затяните еще на 10°.Используйте насадку 🔧 HYLSA 14 MM (LOSS/ÅTDRAGNING RöRANSL) BI-FUEL и 🔧 HYLSA 16 MM (LOSS/ÅTDRAGNING RöRANSL) BI-FUEL.

Проверьте на наличие утечки с помощью течеискателя

Заведите двигатель.Убедитесь, что система загерметизирована.Проверьте все соединения, которые были отсоединены. Используйте течеискатель 🔧 LÄCK-SöKARE (KONTROLL/TÄTHET) BI-FUEL.Если имеется утечка, затяните еще.

Установите:

• вентиляционные шланги.
• зажимы на вентиляционные шланги.

Установка крышки, 4-дверная

Установите:

• крышку.

Установка крышки, 5-дверная

Установите:

• крышку.
