Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5244SG2 | 2002–2005 |
| S80 (-06) | B5244SG2 | 2002–2005 |
| V70 (00-08) | B5244SG2 | 2002–2005 |
Осторожно: Отрицательная клемма аккумулятора должна быть отсоединена во время выполнения всех работ на газовом оборудовании. См. Аккумуляторная батарея, отсоединение.
Не повредите уплотнения.
Примечание: Всегда очищайте вокруг всех соединений, которые будут отсоединяться. Это делается для того, чтобы предотвратить попадание в систему загрязняющих веществ.
Подготовка

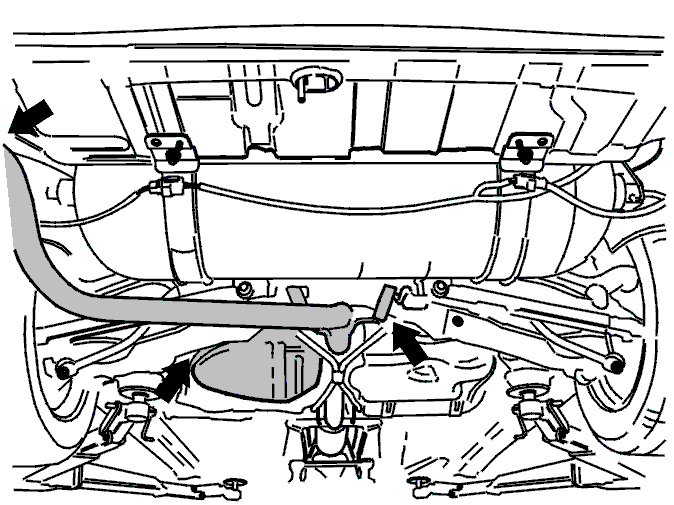

Опорожните газовую трубу. См. Опорожнение газовой трубы.Опорожните газовый бак. См. Опорожнение газового бака.Поднимите автомобиль.Снимите заднюю секцию выхлопной трубы.Снимите защитный элемент газового бака.
Снятие газовой трубы

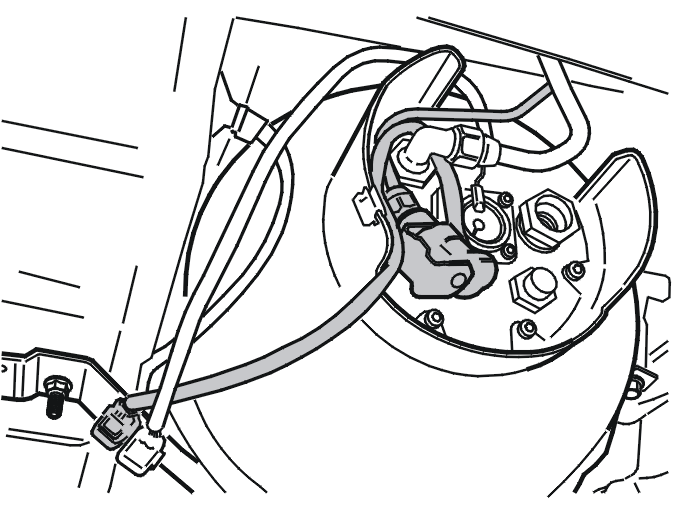

Снимите:
- соединения газовой трубы
- все разъемы.
Снятие бака

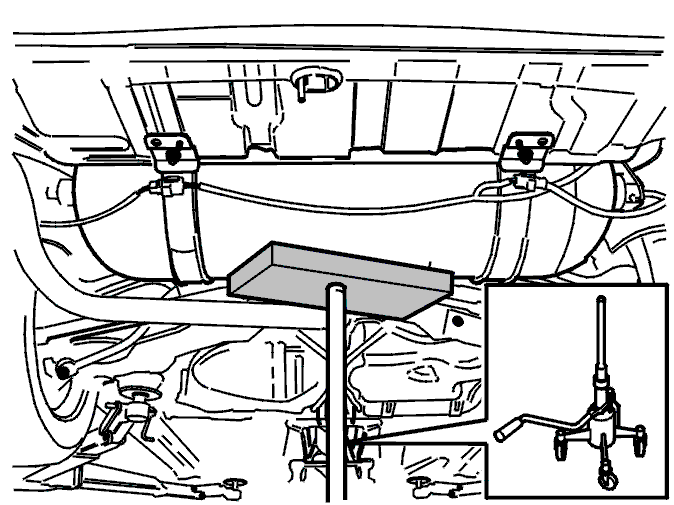

Расположите подъемную площадку, покрытую мягкой подстилкой, под баком.Разблокируйте фиксирующие хомуты бака и слегка опустите его.Убедитесь, что движению газовых труб и жгута проводов ничего не препятствует во время оставшегося процесса опускания.Опустите бак.
Перестановка компонентов
Замените:
- соленоидный клапан. См. Замена клапана газового бака
- датчик уровня. См. Замена датчика уровня газового бака
- предохранительный клапан. См. Замена предохранительного клапана газового бака
- впускной клапан / защиту от переполнения. См. Замена впускного клапана / защиты от переполнения
Установка топливного бака
Осторожно: Перед установкой убедитесь, что концы труб и соединения не повреждены.
Осторожно: Затяните муфты трубопровода. См. Затягивание трубных соединений.
Используйте подъемную площадку, покрытую мягкой подстилкой.Поместите бак на подъемную площадку. Поверните бак приблизительно до правильного положения для газовых выводов.Поднимите газовый бак в нужное положение.Установите бак между балками и другими секциями кузова, так чтобы ни один из компонентов не терся друг о друга.
Подсказка: Отверстие в буртике защитного элемента должно быть направлено вниз.
Установите:
- фиксирующий хомут бака
Осторожно: Убедитесь, что резиновая прокладка на скобе бака покрывает всю скобу бака. Скоба бака не должна касаться бака.
- жгут проводов
- газовую трубу.
Примечание: Убедитесь, что соединители выровнены по отношению к трубам.
Положение газовых труб не должно регулироваться.
Затяните муфты трубопровода.Затяните винты фиксирующего хомута бака. Затяните до 25 Н·м.Установите выхлопную трубу.Опустите автомобиль.Подсоедините разъем в багажном отсеке.Проверьте на наличие утечек. См. Газовая труба, проверка на наличие утечек.Установите защитный элемент газового бака.
