Замена форсунки омывателя

Демонтаж

Примечание: Если клиент жалуется, что ветровое стекло плохо очищается, то могут быть заменены форсунки омывателя. В новом варианте используются отверстия для воды большего размера (0,9 мм вместо 0,6 мм).

Форсунки с отверстиями 0,9 мм были внедрены начиная со следующих номеров шасси.

• 854 -184793
• 855 -84141

• Отсоедините шланг форсунки омывателя.
• Снимите форсунку омывателя, для чего сожмите вместе крючки с помощью головки и выдавите форсунку снизу.

Установка

Примечание: Форсунки для правой и левой стороны имеют одинаковые Шифры.

• Вставьте форсунку омывателя и убедитесь, что зафиксировались ее крючки.
• Присоедините шланг к форсунке омывателя. Убедитесь, что из форсунки омывателя не вытекает жидкость. Если форсунка омывателя протекает, то проверьте в соответствии с: Проверка форсунки омывателя.

Регулировка форсунки омывателя

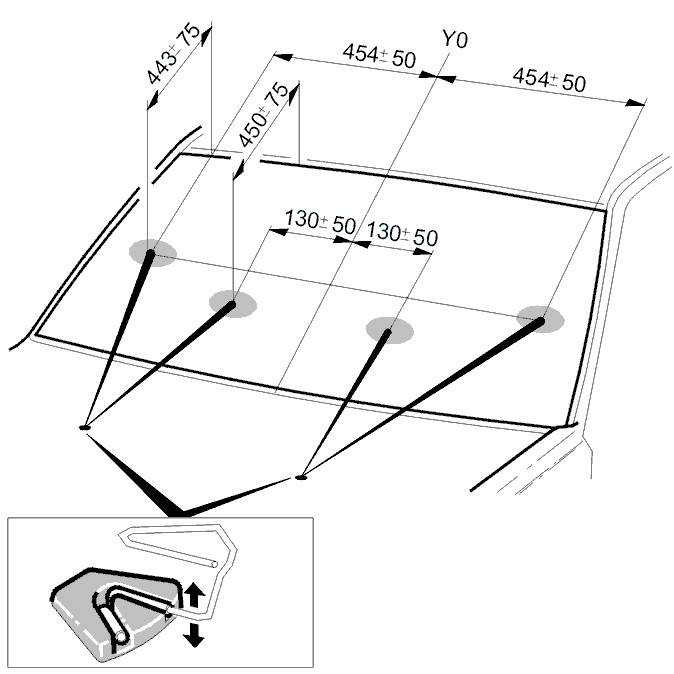

Отрегулируйте направление струй воды перемещая форсунку вверх и вниз, как показано на рисунке.Отрегулируйте положение форсунки с помощью булавки или выпрямленной скрепки для бумаг.Распределение струй воды на ветровом стекле показано на рисунке.

Примечание: Размеры на рисунке приведены в мм.

Осторожно: При установке новой форсунки омывателя проявляйте осторожность, чтобы не повредить лакокрасочной покрытие.

Осторожно: Проявляйте осторожность, чтобы не повредить концы трубок омывателя.
