Замена форсунки (форсунок) (B4164S2, B4184S10, B4184S2)

Слив топлива из топливной системы

• Слейте топливо из топливной системы согласно Слив топлива из топливной системы.

Отсоедините быстросъемный соединитель топливной магистрали

Вытрите пролившуюся жидкость.Вытяните топливопровод из зажимов.Сожмите зажимы и вытяните топливопровод.

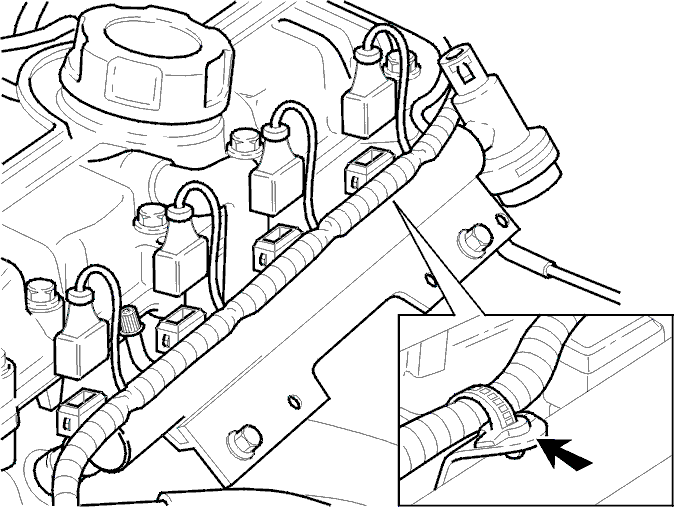

Снятие крышки и соединителей

• Высвободите соединители форсунки (форсунок).
• Турбо: снимите жгут с зажимом с кронштейна.

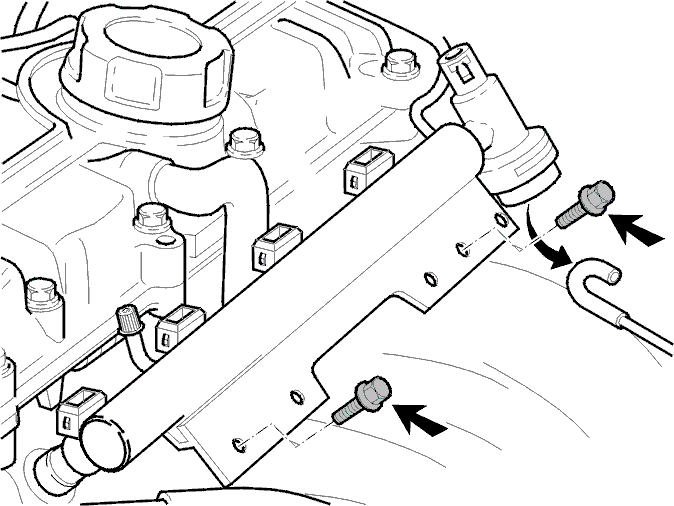

Снятие шлангов и винтов

• Выверните винты, удерживающие топливную магистраль. Выньте распределитель топлива с установленными форсунками.
• Отсоедините вакуумный шланг от коллектора.

Примечание: Обращайтесь с форсунками осторожно, чтобы не повредить их.

Примечание: Сохраните все резиновые втулки впускного коллектора.

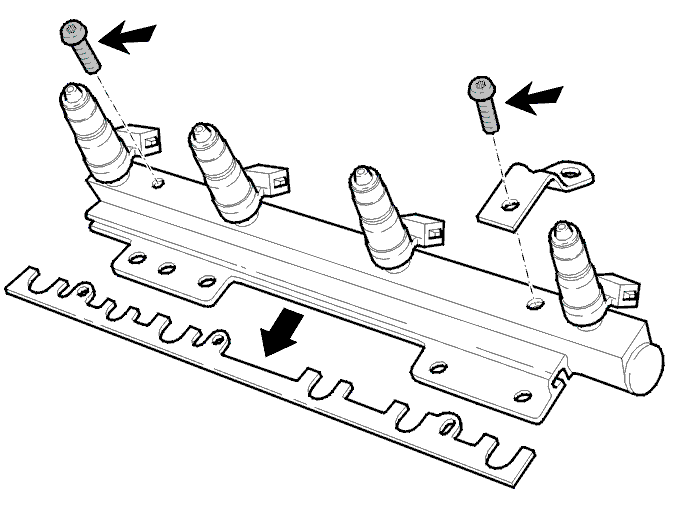

Удаление стопорной планки форсунок

• Выверните два винта стопорной планки.
• Ослабьте фиксирующее приспособление, удерживающее держатели форсунок.
• Удалите стопорную планку.

Турбо: заметьте положение кронштейна.

Снимите форсунку (форсунки)

Снимите:

• форсунку (форсунки), вытягивая их из топливной магистрали.

Очистите наружную часть.

Установите форсунку (форсунки)

• Замените уплотнительные кольца.
• Смажьте уплотнительные кольца вазелином.
• Установите форсунку в топливную магистраль.

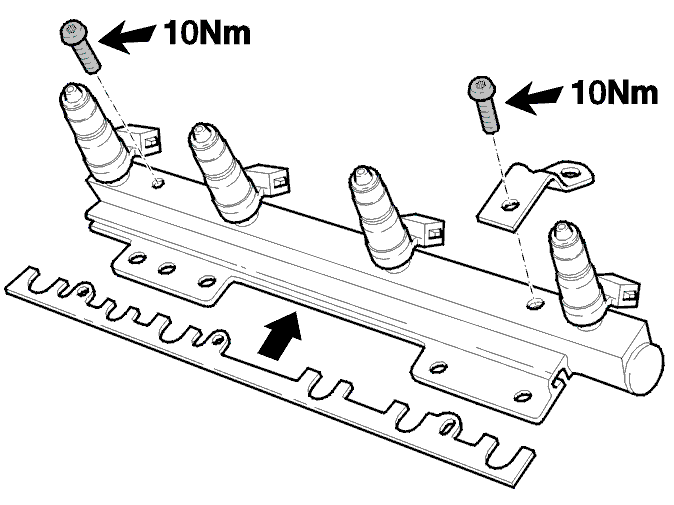

Установка стопорной планки форсунки

• Установите стопорную планку на форсунку в нижнем фиксирующем положении.
• Установите стопорную планку на место.
• Турбо: расположите кронштейн.
• Установите три винта и затяните до10 Н·м.
• Проверьте, чтобы они были в правильном положении (см. рисунок).

Установите топливную магистраль с форсунками на двигатель

Примечание: Используйте новые уплотнительные кольца, смазанные вазелином.

• Очистите впускной коллектор.
• Подсоедините вакуумный шланг к коллектору.
• Установите распределитель топлива на впускной коллектор.
• Нанесите стопорящую жидкость (номер 116 1053) на болты.
• Затяните винты до10 Н·м.
• Подсоедините соединители форсунки (форсунок). Проверьте, чтобы все выводы имели резиновые уплотнения, и закрепите магистрали в держателях.
• Турбо: поместите жгут проводов с зажимом в кронштейн.
• Закрепите топливопровод и проверьте, что он надежно закреплен, потянув его (используйте новый фиксирующий зажим).
• Заново подсоедините все шланги.
• Выполните проверку уплотнения и функционирования.
• Установите крышку корпуса дроссельной заслонки.

Снимите передвижной насосный агрегат

Снимите передвижной насосный агрегат, см.Слив топлива из топливной системы.
