Замена емкости угольного фильтра (2)

Снятие теплоизоляционного щитка

Снимите систему выпуска выхлопных газов (от каталитического преобразователя тройного действия (TWC) и после него), как показано на иллюстрации. Поддерживайте переднюю секцию выхлопной трубы, чтобы не создавать нагрузку на выпускной коллектор.Снимите левое заднее колесо.Снимите заднюю пластмассовую гайку с пластмассовой облицовки крыла.

• Высверлите две глухих заклепки, удерживающих теплоизоляционный щиток на заднем креплении подрамника, и третью заклепку на заднем кронштейне системы выпуска выхлопных газов. Используйте сверло диаметром 5 мм
• Снимите пластмассовые гайки и теплоизоляционный щиток.

Снятие емкости угольного фильтра

• Отсоедините верхнюю пластмассовую трубу. Нажмите трубку в сторону емкости угольного фильтра. Вдавите две защелки и вытяните
• Снимите нижнюю пластмассовую трубу. Вдавите две защелки и стяните
• Снимите резиновый шланг с емкости угольного фильтра и ленточный хомут
• Снимите зажим, крепящий резиновый шланг. (Только баки с бортовой системой регенерации паров)
• Снимите запорный клапан с кронштейна, потянув прямо вверх. (Только баки с бортовой системой регенерации паров).

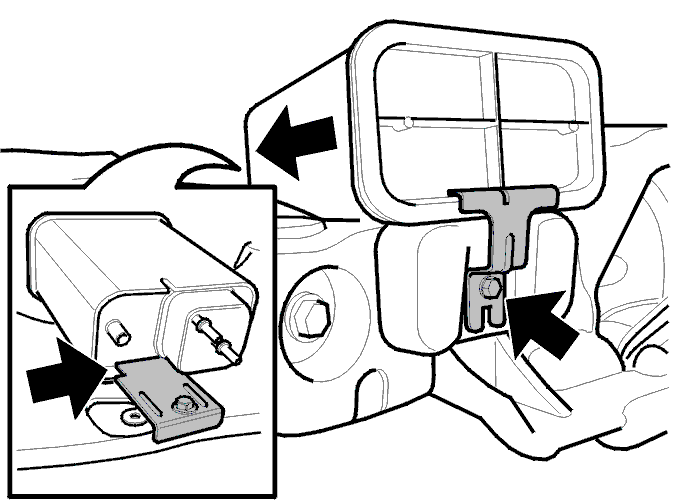

Снимите

• винт
• кронштейн
• емкость угольного фильтра.

Установка емкости угольного фильтра

Расположите и вставьте емкость угольного фильтра в кронштейн на верхней части подрамникаВдавите запорный клапан на место на кронштейне. Установите новый зажим для шланга на резиновый шланг. (Только баки с бортовой системой регенерации паров)Установите кронштейн и винт. Вдавите кронштейн на емкость угольного фильтра и затяните винт

Установите

• две пластмассовые трубы
• резиновый шланг.

Установка теплоизоляционного щитка

Установите

• теплоизоляционный щиток и пластмассовые гайки
• заклепки. Установите одну заклепку на кронштейн системы выпуска выхлопных газов и две заклепки на заднее крепление подрамника
• левое заднее колесо.

Установите систему выпуска выхлопных газов. Используйте новую прокладку. Затяните гайки. Затяните до25 Н·мЗатяните винты. Затяните до25 Н·м
