Замена элемента воздушного фильтра / Снятие/установка воздухоочистителя

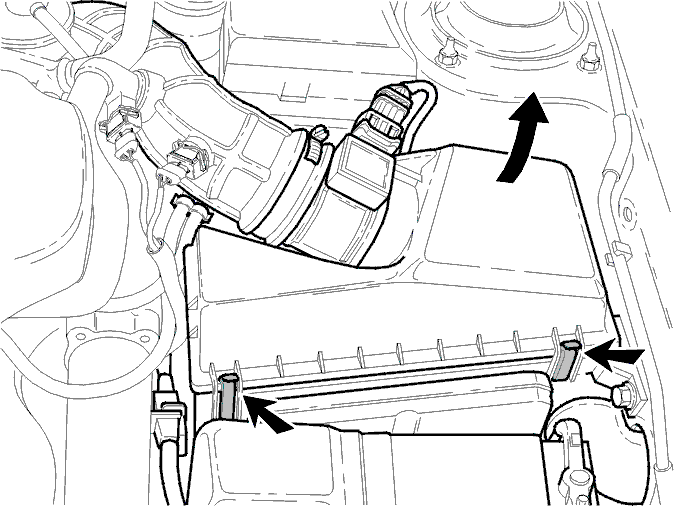

Замена элемента воздушного фильтра

• Отсоедините 4 зажима и поднимите верхнюю часть воздухоочистителя
• Снимите элемент воздушного фильтра
• Очистите воздухоочиститель на внутренней стороне
• Установите новый элемент воздушного фильтра
• Установите верхнюю часть воздухоочистителя с 4 зажимами.

Необходимые условия

• Запишите код магнитолы
• Поверните ключ зажигания в положение 0 и отсоедините провод заземления аккумулятора.

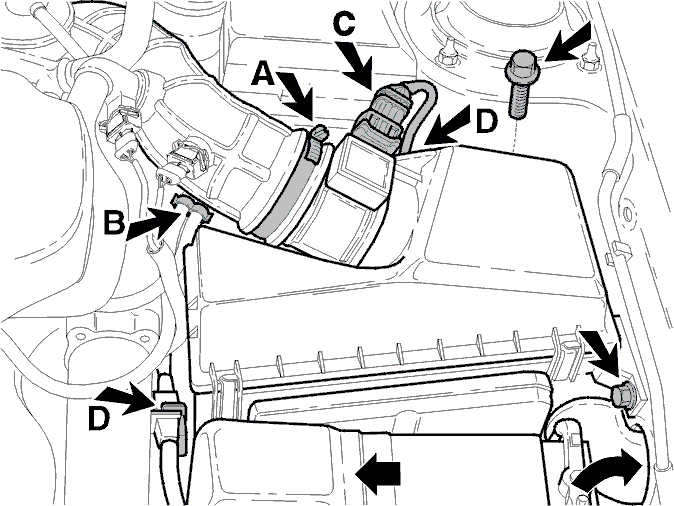

Снимите воздухоочиститель

• Снимите фиксатор аккумулятора и сдвиньте аккумулятор вправо
• Выньте впускной воздушный шланг (А) и топливные шланги из их зажимов (В)
• Снимите разъем (С) датчика массового расхода воздуха
• Снимите зажимы (D) жгута проводов с воздухоочистителя
• Выверните 2 болта крепления и выньте воздухоочиститель.

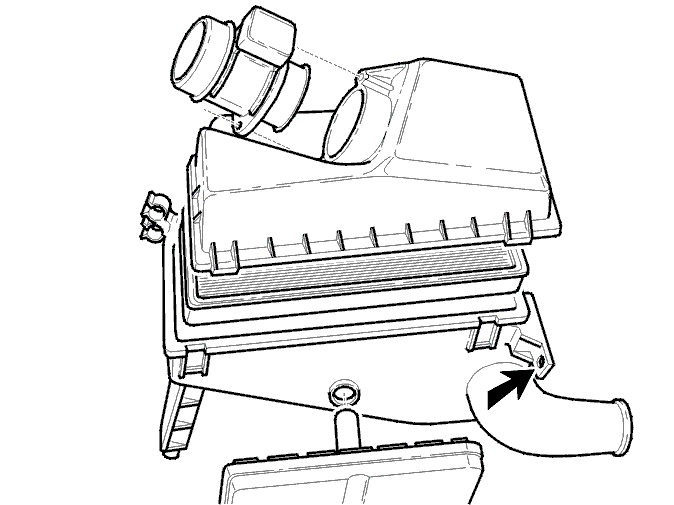

Переставьте компоненты

• Датчик массового расхода воздуха, см.Замена датчика массового расхода воздуха
• Установка втулок и прокладок,
• Акустический блок
• Впускной канал.

Установите узел корпуса воздушного фильтра

• Расположите воздухоочиститель. Затяните 2 болта крепления. Момент затяжки10 Н·м
• Установите разъем (С) на датчике массового расхода воздуха
• Установите зажимы (D) жгута проводов на воздухоочистителе
• Установите впускной воздушный шланг (А) и топливные шланги в их зажимах (В)
• Расположите аккумулятор и закрепите
• Поверните ключ зажигания в положение II и подсоедините провод заземления аккумулятора
• Заново введите код магнитолы.
