Замена электродвигателя заслонки (B5202FS, B5204T2, B5204T3)

Описание метода

Данный метод состоит из:

• Замена электродвигателя заслонки рециркуляции
• Замена электродвигателя заслонки распределения воздуха
• Замена электродвигателя заслонки температуры на стороне водителя
• Замена электродвигателя заслонки температуры на стороне пассажира.

Снятие электродвигателя заслонки рециркуляции

Выключите зажигание.

Снимите:

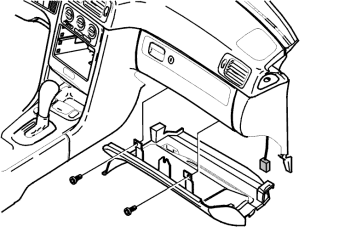

• бардачок. Смотри Панель и модуль надувной подушки безопасности SRS пассажира
• звукоизоляционную панель. См.: Я№шсю№эрџ фюёър
• разъем
• тяга на заслонку воздуха
• электродвигатель заслонки воздуха.

Установка электродвигателя заслонки рециркуляции.

Установите:

• винт, 1 шт., электродвигателя заслонки
• тяга на заслонку воздуха
• разъем.

Выполните самопроверку электродвигателя, см.: Саморегулирование крайних положений серводвигателей заслонкой (ЭУМ).Проверьте в процессе самопроверки, чтобы тяга электродвигателя заслонки ходила свободно и без проблем.Проверьте, чтобы не было сихранено никаких кодов неисправности во время ремонта, см. Считывание кодов неисправностей системы управления микроклимат ом.

Установите:

• отделение для перчаток, см.: Панель и модуль надувной подушки безопасности SRS пассажира
• звукоизоляционную панель. См.: Я№шсю№эрџ фюёър.

Выключите зажигание.

На автомобилях с правым рулем
Снимите:

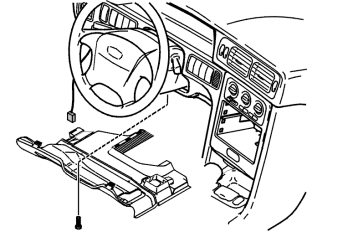

• звукоизоляционную панель. См.: Я№шсю№эрџ фюёър
• возможную защиту для колен.

На автомобилях с левосторонним управлением
Снимите:
Звукоизоляционную панель, левая панель.

Снятие электродвигателя заслонки распределения воздуха

Отсоедините контактный разъем электродвигателя заслонки распределения воздуха.Вывинтите винты.

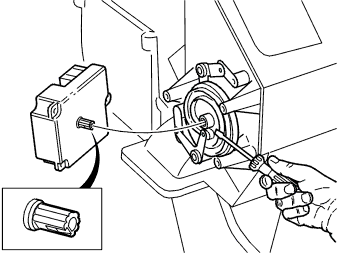

Установите отвертку между электродвигателем заслонки и роликом заслонки.Снимите электродвигатель заслонки, подвигав его осторожно отверткой.

Установка электродвигателя заслонки распределения воздуха

Установите звукоизоляционную панель.

Установите звукоизоляционную панель. Я№шсю№эрџ фюёър

вставьте электродвигатель заслонки

Примечание: Наведите фаску на выходящей оси электродвигателя заслонки в ролике заслонки.

Подключите контактный разъем электродвигателя заслонки распределения воздуха.Вставьте возможную защиту колен.

На автомобилях с левосторонним управлением
На автомобилях с правым рулем
После замены, выполните самопроверку электродвигателей.Убедитесь, что во время ремонта не были зарегистрированы коды неисправности.

Снятие электродвигателя заслонки температуры на стороне водителя

Снимите:

• звукоизоляционную панель. См.: Я№шсю№эрџ фюёър
• возможную защиту для колен

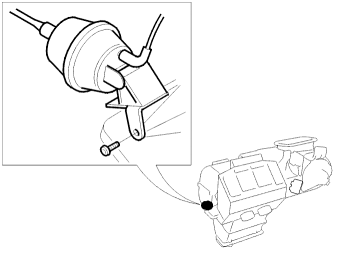

• возможный вакуумный блок системы поддержания постоянной скорости.

Отсоедините контактный разъем электродвигателя заслонки температуры на стороне водителя.Снимите электродвигатель заслонки температуры на стороне водителя.

Установка электродвигателя заслонки температуры на стороне водителя

Отрегулируйте электродвигатель заслонки, см.: Установка электродвигателей заслонки, заслонка, на саморегулиро вку.вставьте электродвигатель заслонкиПодключите контактный разъем электродвигателя заслонки температуры на стороне водителя.

Установите:

• возможный вакуумный блок системы поддержания постоянной скорости
• возможную защиту для колен
• звукоизоляционную панель. См.: Я№шсю№эрџ фюёър.

После замены, выполните самопроверку электродвигателей.Проверьте, чтобы не было сохранено никаких кодов неисправности во время ремонта.

Снятие электродвигателя заслонки температуры на стороне пассажира

Снимите:

• отделение для перчаток, см.: Панель и модуль надувной подушки безопасности SRS пассажира
• звукоизоляционную панель. См.: Я№шсю№эрџ фюёър
• возможную защиту для колен

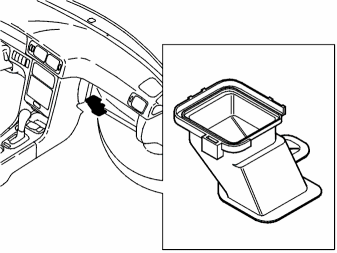

• воздушный канал для пола.

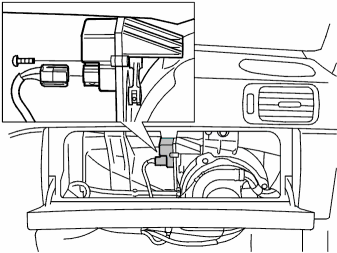

Отсоедините контактный разъем электродвигателя заслонки температуры на стороне пассажира.Снимите электродвигатель заслонки температуры на стороне пассажира.

Установка электродвигателя заслонки температуры на стороне пассажира

Отрегулируйте электродвигатель заслонки, см.: Установка электродвигателей заслонки, заслонка, на саморегулиро вку.вставьте электродвигатель заслонкиПодключите контактный разъем электродвигателя заслонки температуры на стороне пассажира.

Установите:

• воздушный канал пола
• возможную защиту для колен
• звукоизоляционную панель. См.: Я№шсю№эрџ фюёър
• бардачок. Смотри Панель и модуль надувной подушки безопасности SRS пассажира.

После замены, выполните самопроверку электродвигателей.Проверьте, чтобы не было сохранено никаких кодов неисправности во время ремонта.
