Замена электродвигателя централизованного запирания, задняя дверь

Снятие дверных панелей

• Закройте окно
• Осторожно снимите крюк (A), потянув его назад
• Снимите крышку и крепление с ручки.

Если применимо:

• Снимите выключатель и отсоедините разъем
• Снимите крепление

• Снимите ручку стеклоподъемника.

• Снимите крышку и 2 крепления с обратной стороны панели

• Вытяните нижнюю часть панели из зажимов. Поднимите вверх и выньте
• Не повредите ингибитор влаги.

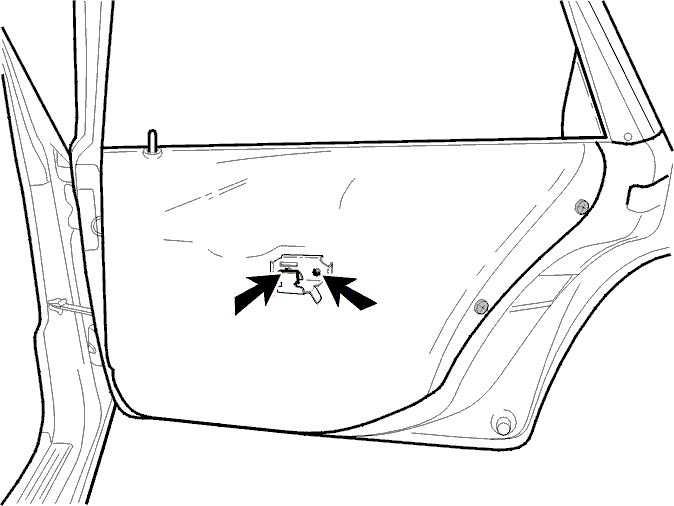

Снятие изоляции двери

• Снимите опору (2 крепления)
• Осторожно снимите изоляционную защиту
• Протолкните жгут проводов.

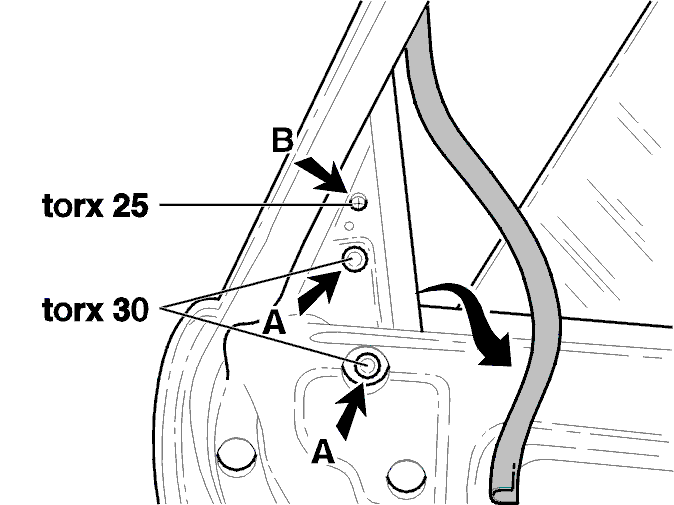

Снятие направляющей окна

• Выверните два винта (A) (Torx 30)
• Снимите резиновый элемент с направляющей окна
• Выверните винт из крышки (B) (Torx 25)
• Поверните крюк вперед и вверх одновременно
• Потяните направляющую рамы к задней части резинового элемента и снимите ее.

Снятие ручки

Выверните два винта (A). Снимите крышку.Вдавите запорные шпонки внизу.Вдавите тягу и снимите с зажима.Поднимите ручку вверх и выньте ее.

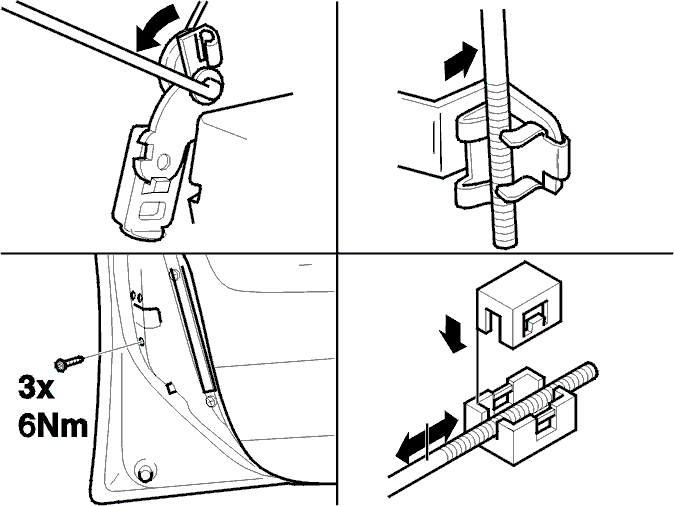

Снятие всего внутреннего замка

• Откройте стопорный зажим. Поверните зажим вверх и снимите тягу замка с замка
• Снимите два крепления (B). Снимите с зажима
• Снимите винт крепления с опоры электродвигателя, если применимо
• Выверните 3 винта с внутренним шестигранником
• Вдавите замок внутрь и отсоедините тягу перед открыванием
• Поверните замок наружу. Отсоедините разъем. Снимите замок.

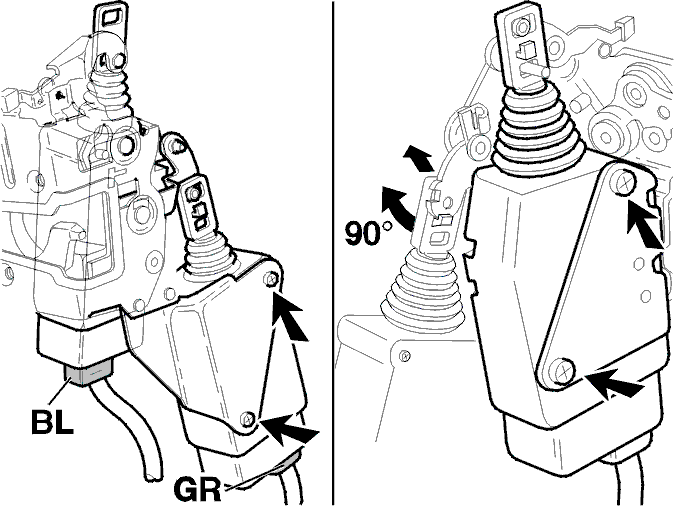

Снятие элетродвигателя (элетродвигателей) запирания

• Снимите крепления

• Отсоедините электродвигатель (поверните нижний электродвигатель на 90° и снимите его).

• Выполните установку в обратной последовательности

• Поверните нижний электродвигатель на 90° (используйте верхние отверстия для установки)
• Верхний электродвигатель, используйте нижнее отверстие для установки.

Примечание: Если электродвигатель прикреплен к двери дополнительным винтом, этот винт следует вывернуть при установке нового электродвигателя.

При установке новой двери крепление можно снять (используйте правильный тип винта).

Установка всего внутреннего замка

Установите в обратном порядке.Регулировка: закройте замок и откройте снова. Выдавите блок из зажима. Отрегулируйте тягу. Вдавите обе тяги в направляющую.Момент затяжки для 3 винтов с внутренним шестигранником: 6 Н·м.Завинтите винт крепления электродвигателя, если установлен, на место в дверной панели (используйте правильный тип винта).

Установка ручки

• Проверьте резиновый элемент
• Вдавите держатель на место, установите крышку и расположите резиновый элемент
• Вдавите тягу вниз и в зажим на внутреннем замке

• Установите винты. Затяните винты до: 10 Н·м.

• Убедитесь, что все функции в порядке. Вставьте прокладки.

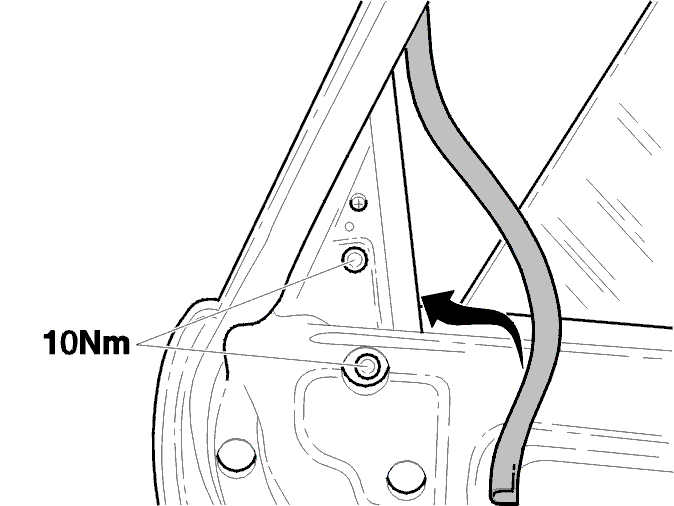

Установка направляющей окна

• Смажьте резиновый элемент и раму мыльным раствором
• Установите в обратном порядке.

Затяните до:винты направляющей окна (Torx 30): 10 Н·м.

Установка изоляции двери

Установите в обратном порядке.

Установите панель двери

Установите в обратном порядке.Установите ингибитор влаги при помощи мыльного раствора.
