Замена электрической солнцезащитной шторки, концевого элемента и модуля управления

Общее снятие

Снимите

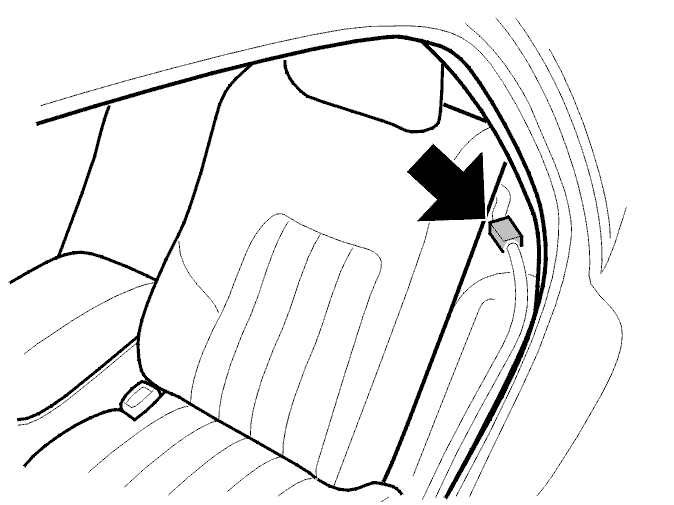

• разъем солнцезащитной шторки на левой спинке сиденья.

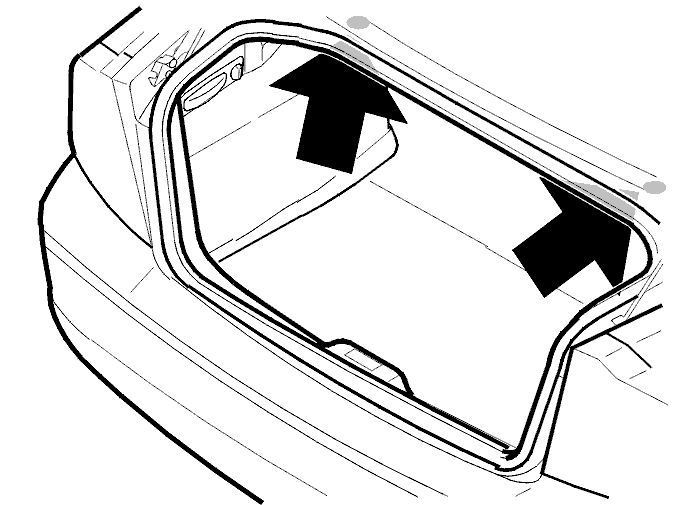

В багажном отсеке

• Снимите защитную крышку с ручки блокировки спинки сиденья
• Потяните за ручку, чтобы разблокировать спинку сиденья
• Осторожно надавите ручку вперед приблизительно на 5-6 сантиметров. Не повредите центральную консоль.

Снимите

• две подушки сиденья. Потяните строго вверх
• левую подушку согласно Боковая подушка.

Подголовники с автоматической регулировкой

Наклоните подголовники вниз, нажав на кнопку на центральной консоли.

Подголовник с фиксированной установкой

Снимите

• спинку сиденья согласно Замена спинки сиденья.

Снимите

• два винта под вещевой полкой
• вещевую полку согласно Полка для вещей.

Снятие электрической солнцезащитной шторки

Снимите

• пять держателей.

Выньте кассету с солнцезащитной шторкой через проем в вещевой полке.

Снятие концевого элемента

Снимите

• винт. Стяните концевой элемент с солнцезащитной шторки в сторону.

Снятие модуля управления

Снимите

• разъем
• винт
• модуль управления.

Установка

Установите

• В обратном порядке.

Затяните два винта вещевой полки до 10 Н·м.

Другая информация

• Установите новый модуль управления. Используйте винт и двухстороннюю липкую ленту.
