Замена двигателя, перестановка компонентов (B6304FS, B6304FS2, B6304GS)

Снимите коробку передач

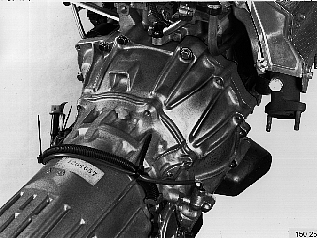

Снимите стартер, масломерный щуп с трубкой.Отверните винты крепления гидротрансформатора к ведущему диску (Torx 40).Отсоедините разъем от коробки передач.Отделите коробку передач от двигателя у крепления кожуха маховика на блоке цилиндров.

Снимите ведущий диск

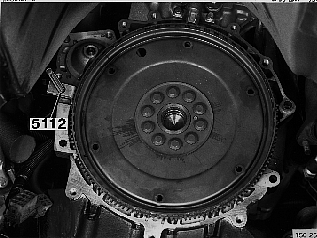

Используйте зубчатый сектор 🔧 KUGGSEKTOR (SVÄNGHJUL-BLOCKERING).Снимите ведущий диск

Установите двигатель на стенд

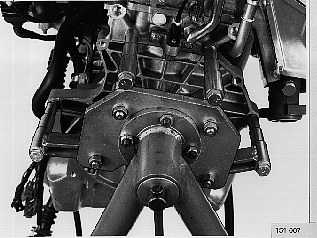

Используйте стенд 🔧 GOLVSTATIV (TILL FIXTURER) и фиксатор 🔧 MOTORFIXTUR (UNIVERSAL).Снимите подъемное оборудование

Перестановка, задняя часть

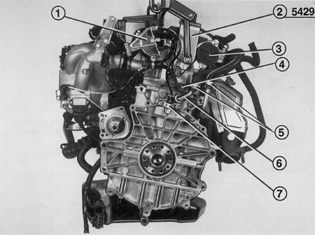

1. Кронштейн2. Подъемный крюк 🔧 LYFTÖGLA (INFÄSTNING MOTOR-BAKRE)) B63043. Датчик положения распределительного вала4. Датчик температуры5. Шланги охлаждающей жидкости6. Трубка охлаждающей жидкости7. Датчик частоты вращения коленчатого вала

Перестановка, правая часть

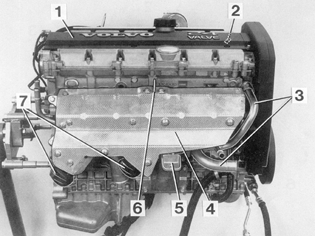

1. Крышка катушек зажигания2. Катушки зажигания3. Трубка охлаждающей жидкости4. Теплоизоляционный щиток5. Правая опора двигателя6. Подъемный крюк7. Коллектор, момент затяжки 25 Н·м (Используйте новые прокладки)

Перестановка, левая часть

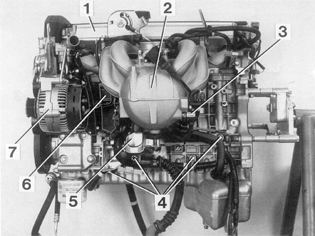

1. Форсунки и топливный коллектор2. Впускной коллектор (Используйте новые прокладки)3. Датчик детонации, момент затяжки 20 Н·м.4. Жгут проводки5. Левая опора двигателя с противоударным щитком6. Пламегаситель и шланги7. Кронштейн вспомогательных агрегатов и генератор

Снимите двигатель со стенда

Используйте подъемную проушину 🔧 LYFTÖGLA (INFÄSTNING MOTOR-BAKRE)) B6304 и подъемную балку 🔧 LYFTOK (MOTOR)), 🔧 LYFTOK (I/UR-MOTOR) B6304.

Примечание: Жгуты проводки должны находиться в положении, исключающем возможность их повреждения.

Установите ведущий диск

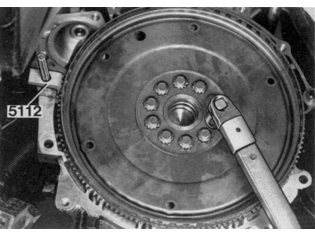

Используйте зубчатый сектор 🔧 KUGGSEKTOR (SVÄNGHJUL-BLOCKERING)Используйте новые винты с герметиком.Затяните в два приема:1. Затяните моментом 45 Н·м.2. Доверните на угол 50°.

Поставьте коробку передач и гидротрансформатор

Затяните винты гидротрансформатора моментом 30 Н·м (Torx 40).Соедините разъемы.Поставьте масломерный щуп с трубкой.Установите стартер.
