Замена двигателя, перестановка компонентов (B4194T2, B4204T2)

Снятие стартера

• Стяните крышку
• Снимите опорный кронштейн с впускного коллектора
• Снимите проводку со стартера
• Выверните винты крепления. Снимите стартер.

Снятие коробки передач

Выверните винты гидротрансформатора. Снимите винтовое соединение между коробкой передач и двигателем в месте, где крышка маховика крепится к блоку цилиндров.

Внимание: При снятии коробки передач используйте передвижной домкрат 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR) с зажимным приспособлением🔧 FIXTUR (I/URLYFT-VÄXELLÅDOR) M56,AW50-42 для поддерживания коробки передач и предотвращения нанесения повреждений.

Снятие сцепления

Снимите сцепление и ведомый диск сцепления. См. .

Снятие ведущего диска

См. .

Снятие маховика

Снимите маховик. См. .

Установка двигателя на монтажный стенд

Используйте стенд для двигателя 999 2520 и опору 999 5297.Снимите подъемные приспособления.Установите правильное количество шайб, чтобы компенсировать длину направляющих штифтов коробки передач.

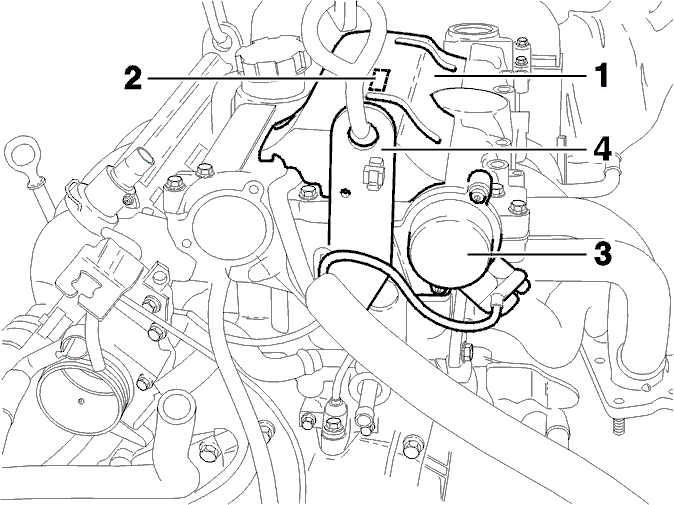

Перестановка компонентов двигателя с левой стороны

1. Верхняя крышка
2. Катушки зажигания и проводка
3. Датчик положения распределительного вала
4. Подъемная проушина.

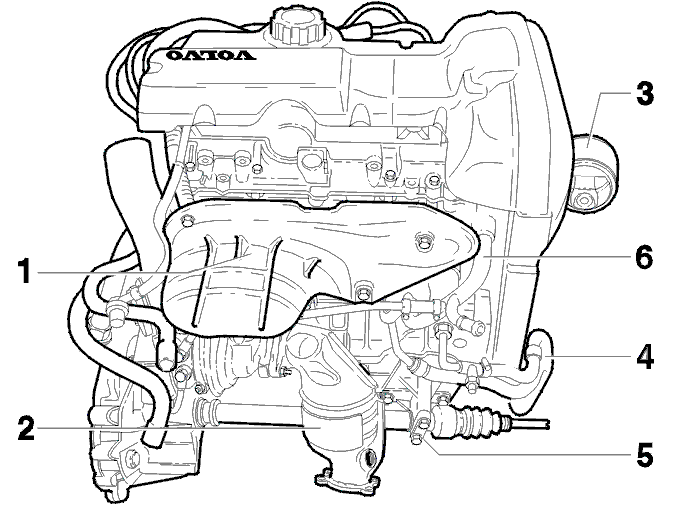

Перестановка компонентов двигателя со стороны выпуска

1. Пластина нагревателя предварительного нагрева
2. Выпускной коллектор
3. Крепление двигателя на стороне ремня распределительного механизма
4. Корпус термостата, масляный радиатор и шланги
5. Кронштейн подшипника приводного вала
6. Труба охлаждающей жидкости.

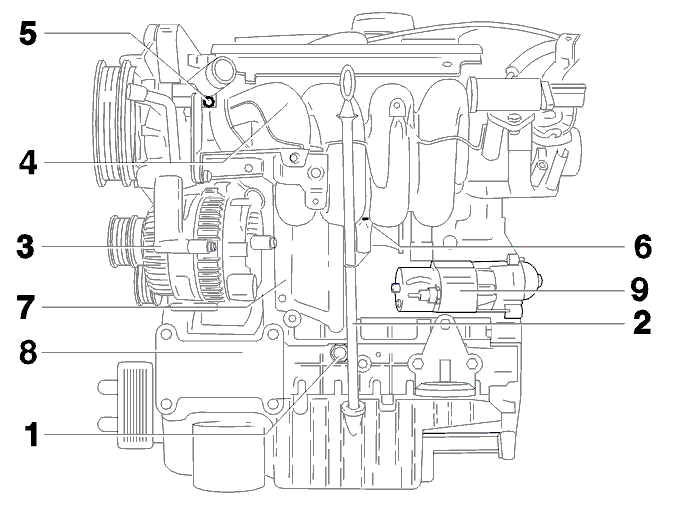

Перестановка компонентов двигателя со стороны воздухозаборника

1. Датчик давления масла
2. Щуп для измерения уровня масла и трубка
3. Генератор
4. Узел впускного коллектора с соединением шланга радиатора
5. Узел термостата
6. Датчик детонации
7. Пламегаситель и шланги
8. Крепления двигателя и подъемная проушина
9. Проводка стартера.

Установка маховика

Установите заново маховик. См. .

Установка ведущего диска

См. .

Установка сцепления

Установите сцепление и ведомый диск сцепления. См. .

Установка коробки передач

Гидротрансформатор. Затяните до 50 Н·м.Закупорьте старый двигатель таким же образом, как и новый двигатель.Установите крышку на выхлопной стороне.Установите датчик скорости. Затяните до 20 Н·м.Установите крепление троса. Затяните крепление троса.

Установка стартера

• Установите стартер. Затяните винты.Затяните до 50 Н·м
• Установите кронштейн. Затяните пальцами кронштейн на впускном коллекторе
• Подсоедините проводку
• Установите защитную крышку.
