Замена дверного зеркала (1)

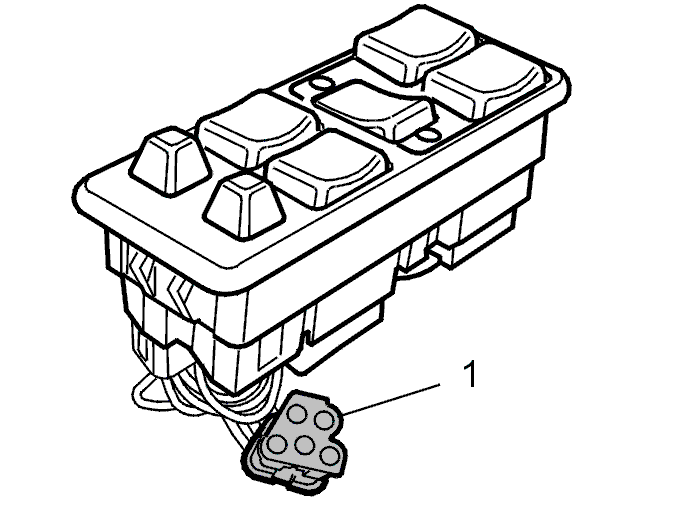

Снятие проводки на механизме управления

Снимите электрический вывод на органе управления (1).

Снятие проводки в выключателе

Снимите вторичный фиксатор. Немного сдвиньте вторичный фиксатор вверх по проводке (1).Используйте инструмент для снятия выводов 9512635. Снимите проводку.Сместите (отогните наружу) фиксатор на кабельных выводах перед установкой проводки (2) заново.

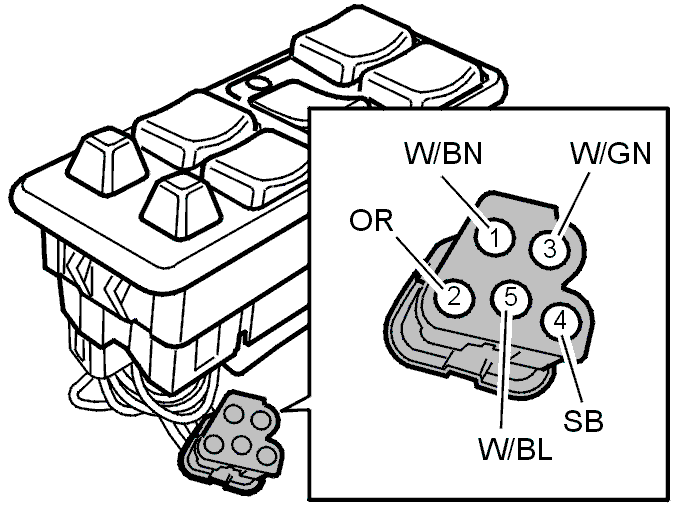

Подсоединение проводки заново (модели 700/900)

Установите проводку согласно показанной на иллюстрации цветовой маркировке.Установите заново вторичный фиксатор.Установите электрический вывод на орган управления.

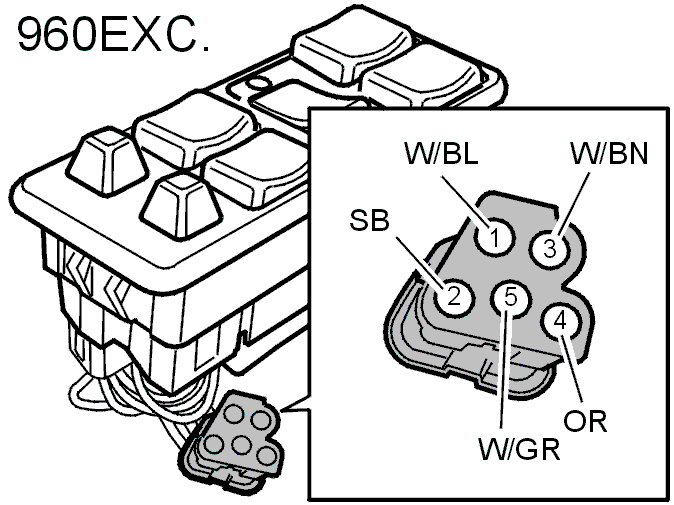

Перемещение проводки (модель 960 EXECUTIVE/ Лимузин)

Установите проводку согласно показанной на иллюстрации цветовой маркировке.Установите заново вторичный фиксатор.Установите электрический вывод на орган управления.

Замена кнопки управления

Снимите все электрические выводы панели управления.Снимите вторичный фиксатор (1).

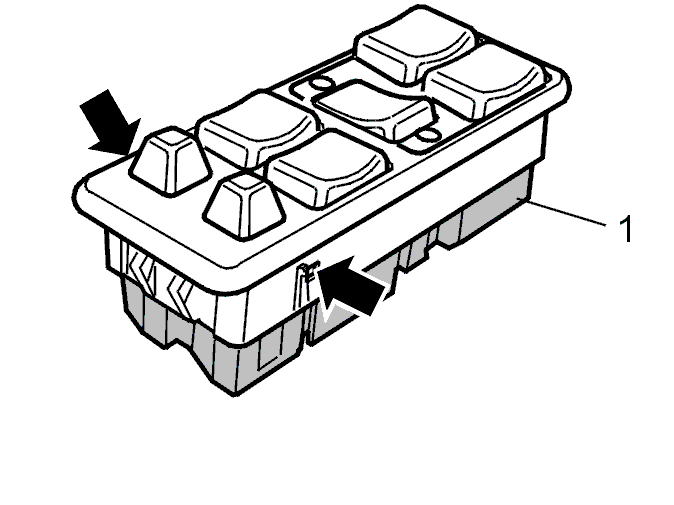

Снимите кнопку управления. Фиксаторы на кнопке управления отмечены (1) на иллюстрации.

Установите:

• Новую кнопку управления номер 3545090 для 700/900, номер 1347065 для 960 EXECUTIVE/ Лимузин,
• все электрические выводы,
• вторичный фиксатор.

Выполните функциональную проверку.

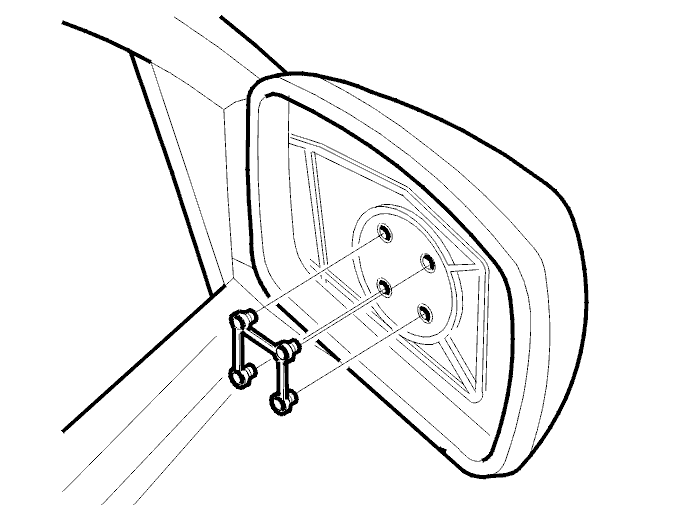

Установка распорки (до модельного года 1990 включительно)

На дверных зеркалах системы с 1 электродвигателем и широкоугольным стеклом необходимо установить распорку, чтобы стекло было расположено под правильным углом.Установите распорку, как показано на иллюстрации, номер 31104476.Используйте новые более длинные винты, номер 956052.
