Замена держателя чашки в заднем подлокотнике

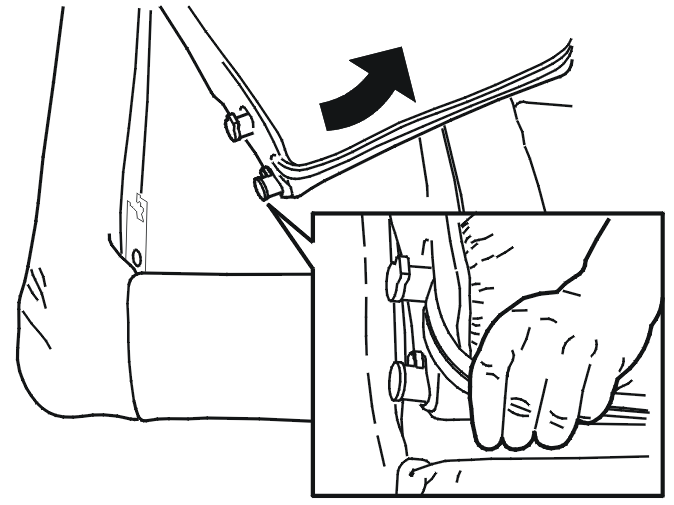

Снятие подлокотника с заднего сиденья

Выполняйте работу при закрытом подлокотнике.

• Просуньте руку до нижнего края подлокотника. Прижмите к другой стороне, пока подлокотник не освободится
• Снимите подлокотник.

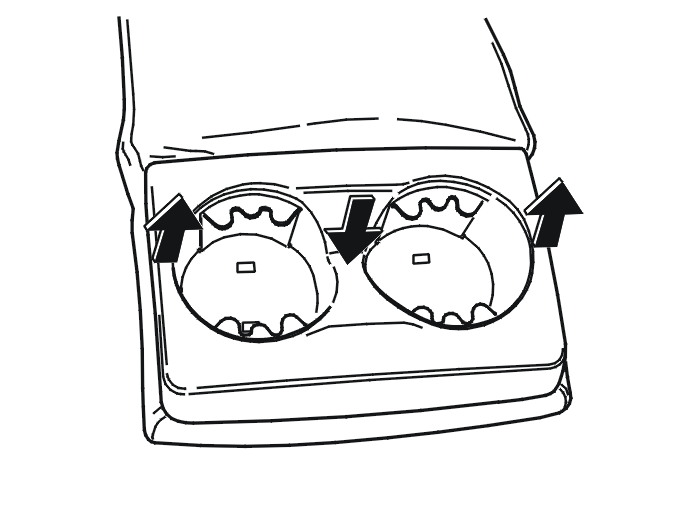

Снятие верхней секции держателя чашки и резиновой накладки

Внимание: При снятии верхней секции держателя чашки существует опасность повреждения корпуса.

Снимите:

• верхнюю секцию держателя чашки, нажав большими пальцами на центр держателя чашки между отверстиями. Одновременно потяните корпус вверх на наружных краях
• обе верхние вставки
• нижнюю вставку.

Примечание: Осторожно проверьте, что нижняя секция не была повреждена, когда зажимы верхней секции были закреплены. Если состояние хорошее, заменять нет необходимости.

Снятие нижней секции держателя чашки

• Отсоедините обивку от нижней секции держателя чашки
• Поднимите обивку над нижней секцией держателя чашки

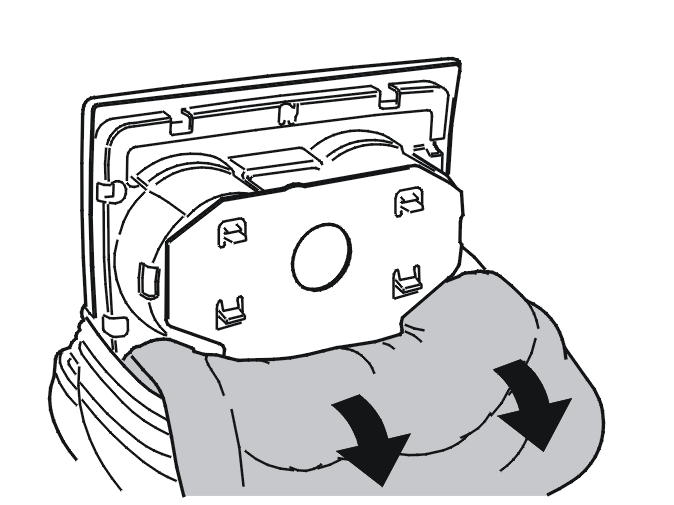

• Отверните набивку как можно дальше назад
• Осторожно отогните внутреннюю подушку от крепления и выверните 4 винта
• Снимите нижнюю секцию держателя чашки.

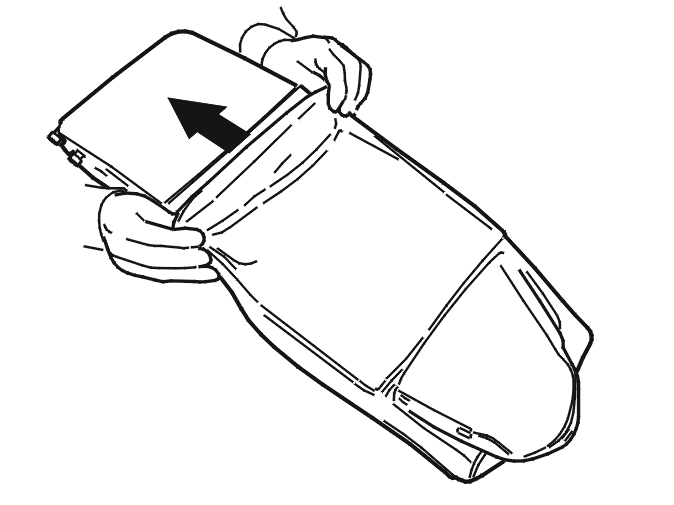

Снимите обивку подлокотника

• Откройте застежку-молнию
• Снимите обивку, протянув ее над подлокотником.

Установка обивки подлокотника

• Расположите бумажный шаблон над подлокотником
• Расположите обивку подлокотника согласно бумажному шаблону.

Примечание: Убедитесь, что отверстия в обивке выровнены по отношению к креплению подлокотника.

Застегните застежку "молния". Убедитесь, что набивка не выпучивается.

Установка нижней секции держателя чашки

Установите:

• нижнюю секцию держателя чашки. Затяните 4 винта

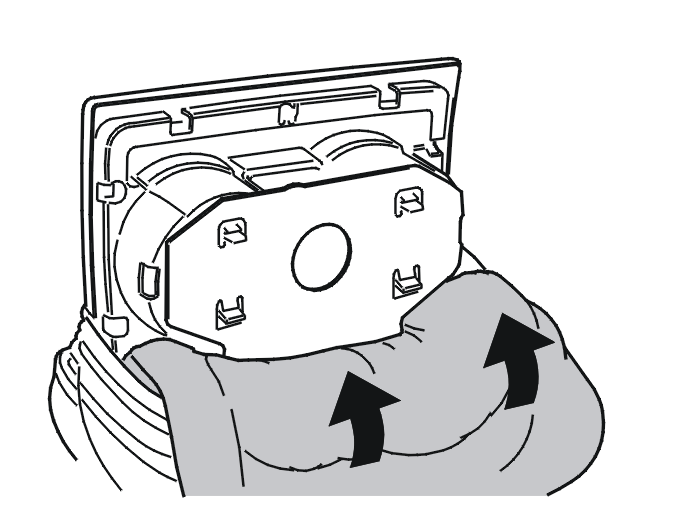

• подушку. Установите на место набивку над подлокотником.

Расположите обивку. Закрепите обивку на нижней секции держателя чашки (поверните кольцо крепления внутрь).

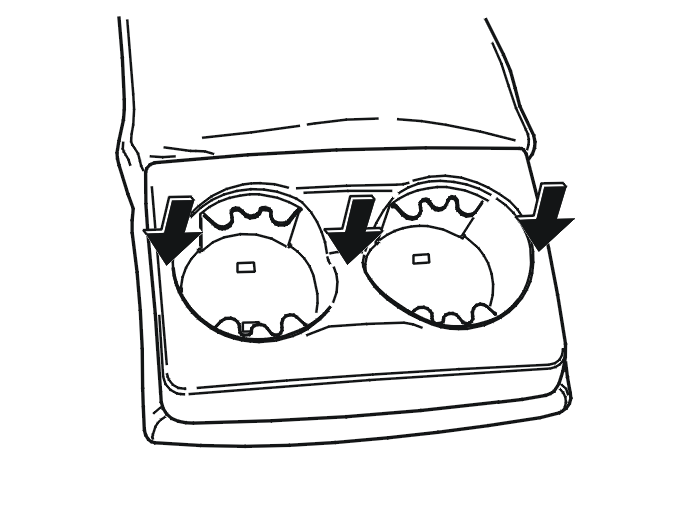

Установка верхней секции держателя чашки и резиновой накладки

• Закройте подлокотник
• Выровняйте подлокотник и вдавите его на место с одной стороны
• Вдавите другую сторону на место.

Проверьте функционирование.
