Замена датчиков задних колес (1)

Подготовка

Выключите зажигание.

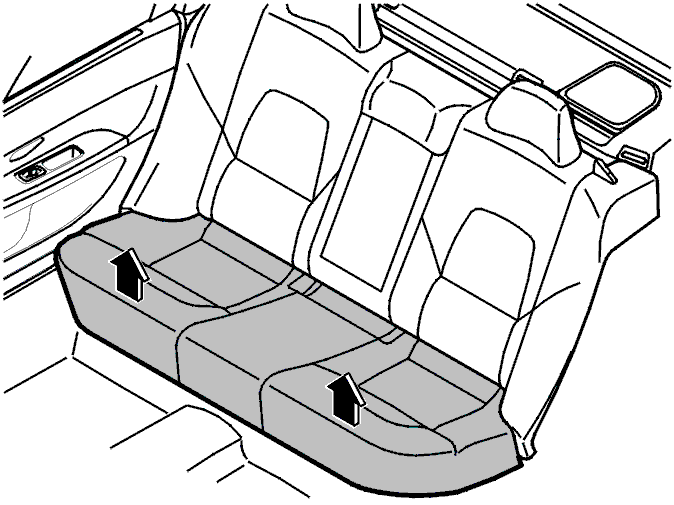

Снимите подушку заднего сиденья

Вытяните подушку сиденья из ее креплений прямо вверх (если она остается на месте, поднимите подушку сиденья и пронесите мимо поясничной опоры).Отогните ковровое покрытие багажного отсека в сторону.Снимите колесо.

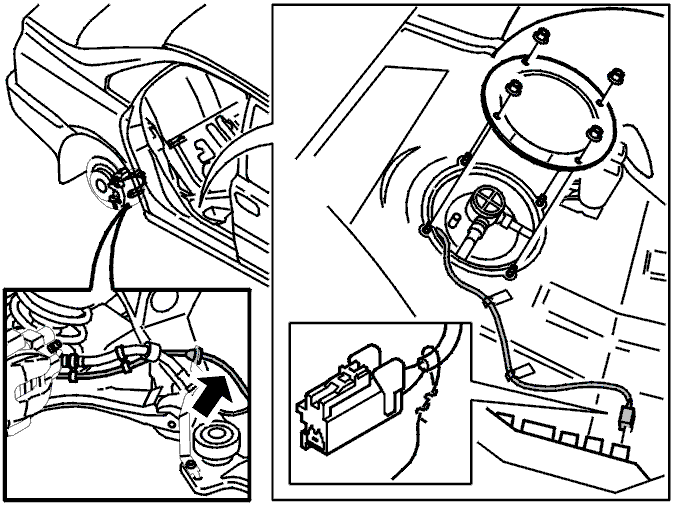

Снимите разъемы датчиков колес

Правая сторона

• Сложите спинку сиденья
• Снимите две гайки над крышкой
• Снимите оставшиеся гайки
• Снимите крышку над топливным насосом (FP)
• Разъедините разъем датчика колеса
• Установите кусок кабеля на разъем. Потяните кабель снизу между баком и кузовом
• Отсоедините проводку от бака.Отсоедините кабель от разъема. Оставьте кабель на месте.

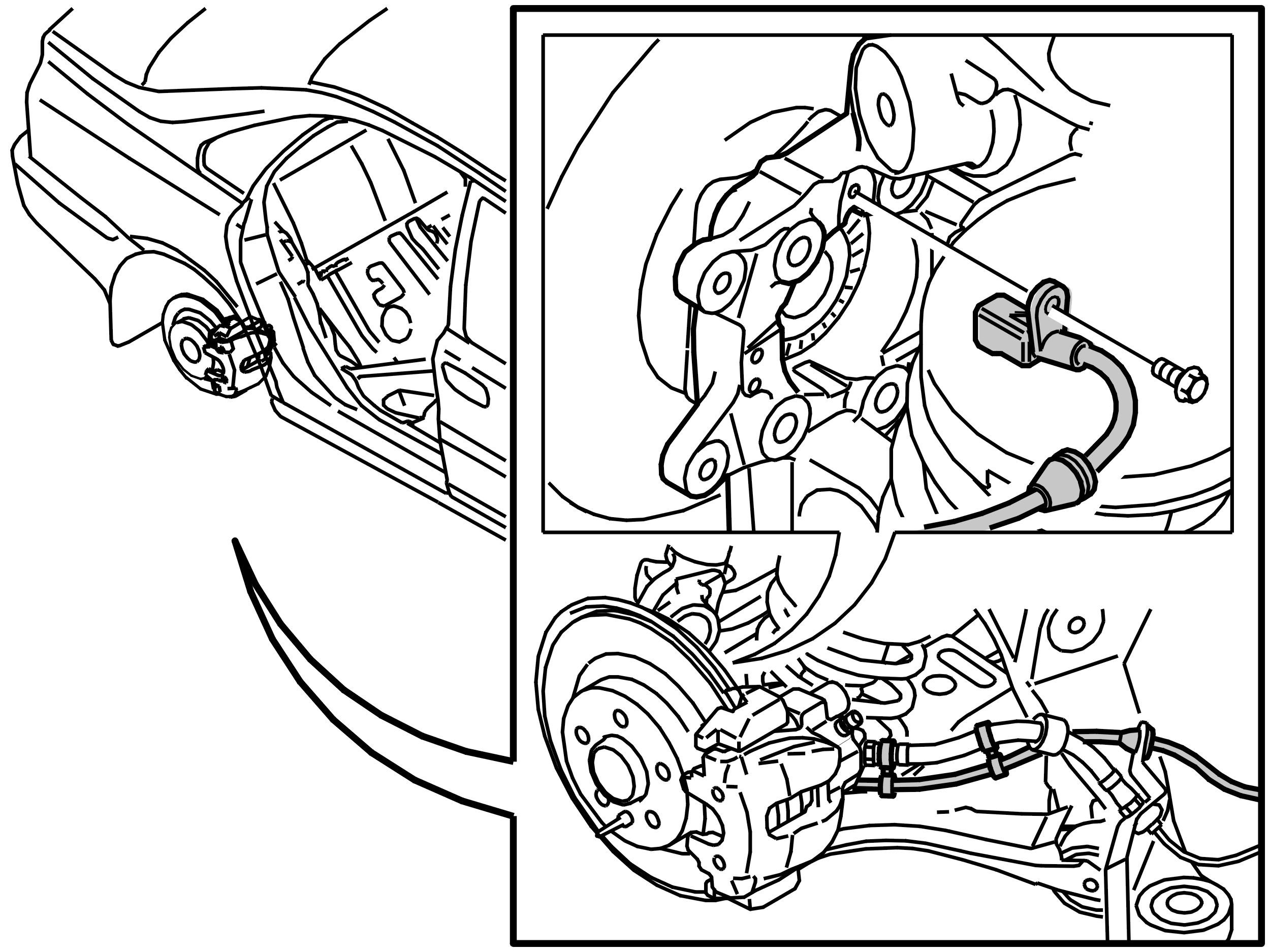

Снимите датчик колеса

Примечание: Передснятием очистите продувкой сжатым воздухом поверхность вокруг датчика.

Снимите винты крепления датчика. Вытяните датчик.Отсоедините проводку от зажимов на тормозном шланге.Снимите всю проводку датчика.

Установите датчик колеса

Очистите поверхность вокруг места установки датчика, чтобы после установки датчик был правильно расположен относительно импульсного колеса. Используйте мягкую щетку.Установите проводку датчика колеса. Затяните винт. Затяните до10 Н·м.Установите проводку в зажим на тормозной трубке и на баке.

Установите разъем датчика колеса

• Прикрепите новый разъем к свободному кабелю
• Потяните разъем датчика вверх между топливным баком и кузовом (1) ко второму разъему
• Отсоедините кабель от разъема
• Подсоедините разъем датчика к имеющемуся разъему (2)
• Поставьте на место крышку топливного насоса.

Заключительные операции
Отведите ковровое покрытие багажного отсека назад на место.Установите подушку заднего сиденья.

Установите колесо
См.Установка колес.

Функциональная проверка
См.Датчик колеса, передний, замена.
