Замена датчика заднего колеса вместе с выводами

Подготовка

• Зажигание выключено
• Снимите колесо

4-дверные автомобили:

• Сложите вперед правое заднее сиденье.
• Снимите коврик в багажнике.
• Снимите крышки топливного насоса и датчика уровня.

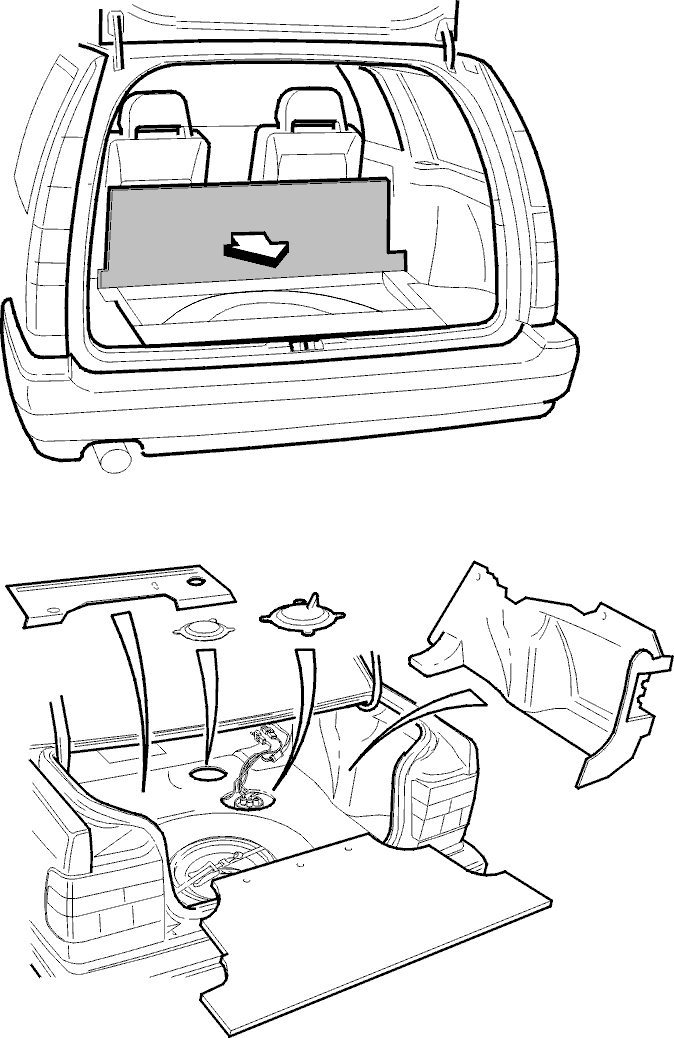

5-дверные автомобили:

• Поднимите вверх панель пола и загните назад коврик.
• Снимите крышки топливного насоса и датчика уровня.

Снятие разъема датчика колеса

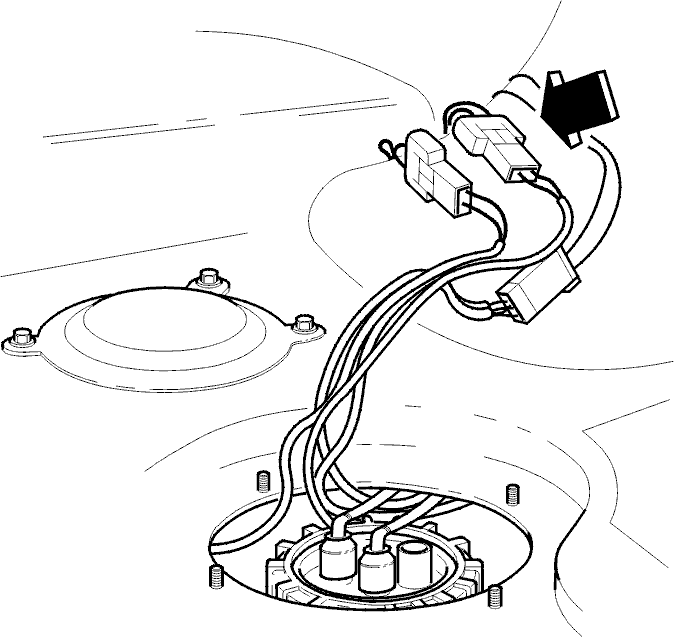

• Отсоедините разъем 24/19 датчиков колес и вытащите выводы через отверстие.
• Вытяните вниз выводы датчика колеса. Убедитесь в том, что разъем также вытащен.

Снятие датчиков колеса

Примечание: Перед снятием датчика тщательно очистите от загрязнений окружающее его пространство.

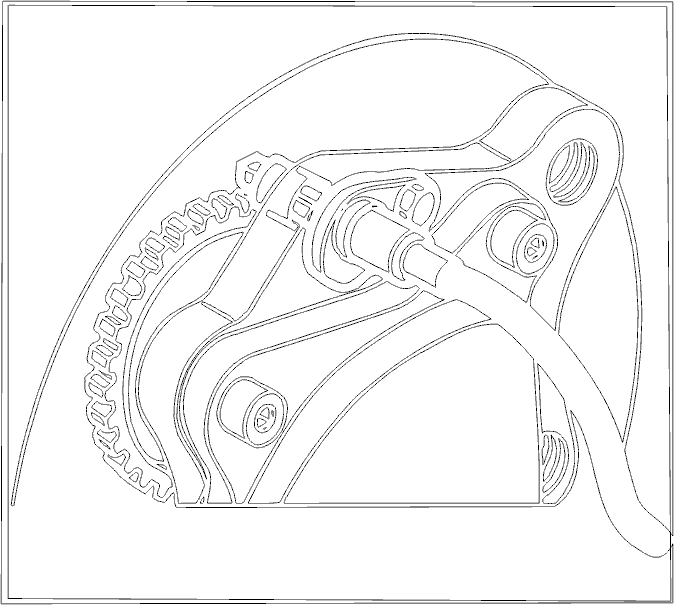

• Отвинтите болт крепления датчика и вытащите датчик.
• Снимите выводы датчика колеса.
• Снимите датчик.

Установка датчиков колес

• Очистите датчик от загрязнений и ржавчины, с тем, чтобы датчик мог занять правильное положение относительно пульсирующего колеса.
• Сметите с пульсирующего колеса любые имеющиеся на нем загрязнения. Используйте для этого мягкую щетку.
• Установите выводы датчика и датчик и затяните болт крепления с моментом затяжки 10 Н·м.

Установка разъема датчика колеса

• Протащите провод вниз к задней оси через отверстие для датчика уровня и топливного насоса.
• Присоедините к выводу новый разъем.

Примечание: Защищайте разъем от попадания грязи и влаги.

• Протащите разъем вверх вдоль топливных шлангов к другому разъему.
• Подсоедините разъем к датчикам колес. Вставьте выводы в отверстие.

Завершение процедуры:

• Установите обратно крышки топливного насоса и датчика уровня. Проверьте исправность уплотнений.
• Положите обратно коврики.

Проверка работоспособности

• Считайте все зарегистрированные в блоке управления коды DTC и удалите их из памяти устройства.
• Выключив зажигание, выйдите из режима диагностирования.
• Выполните на автомобиле пробную поездку и убедитесь в том, что тормоза работают нормально и предупреждающий индикатор ABS выключается.
• Считайте коды DTC и проверьте появление DTC 1-1-1.
• Выключив зажигание, выйдите из режима диагностирования.
