Замена датчика выбранной передачи (B5202FS, B5204T3, B5204T4)

Подготовка

Снимите:

• аккумулятор
• узел корпуса воздухоочистителя
• Патрубок подачи воздуха
• полку аккумулятора

Снимите:

• кронштейн для корпуса воздухоочистителя (ACL)

Демонтаж

Снимите:

• Трос переключения передач с плеча рычага
• рычаг

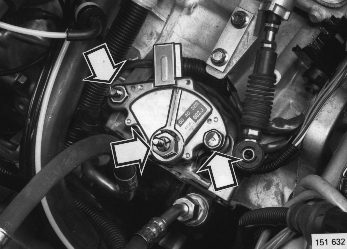

• гайку, стопорную шайбу и резиновое уплотнение с датчика выбранной передачи.

Снимите кронштейн трубки масломерного щупа.Выверните два винта из датчика выбранной передачи.Осторожно поднимите датчик из тяги механизма переключения передач.

Разборка

Разберите контактный разъем на коробке передач.Разделите контактный разъем. Будьте осторожны и не повредите резиновую прокладку.Отделите кабельные зажимы и отделите разъем от коробки передач.Снимите гнезда с корпуса разъема.Снимите резиновое уплотнение с разъема.Вставьте отвертку между корпусом и гнездом и втолкните защелку. Одновременно выдвиньте гнезда из корпуса.

Отделите основание для датчика выбранной передачи (8-штырьковое) от других оснований.Снимите датчик положения передачи.

Сборка

Соберите цоколь датчика положения передачи с другими цоколями. Установите цоколи в кожухе и установите на место резиновое уплотнение.Подсоедините разъем на коробке передач.Установите заново зажимы кабеля вокруг жгута проводов и резинового уплотнения.Установите верхнюю часть контактного разъема.

Будьте осторожны с резиновой прокладкой.

Установка

Установите датчик выбранной передачи.Слегка затяните крепежные винты датчика.Установите резиновую шайбу, стопорную шайбу и гайку на соединение тяги механизма переключения передач.Затяните гайку.Зафиксируйте гайку стопорной шайбой.

Регулировка

Отрегулируйте датчик выбранной передачи, см. Проверка/регулировка датчика установленной передачи.

Установка, продолжение.

Установите:

• Кронштейн трубки масломерного щупа. Проверьте, чтобы уплотнительное кольцо на трубке стояло на месте. Затяните с усилием в 25 Нм.
• рычаг на тягу механизма переключения передач. Затяните до 16 Нм.
• Рычаг выбора передач на плече рычага с шайбой и фиксирующий зажим. Нанесите вначале небольшое количество консистентной смазки 1161241-3 на шейку оси плеча рычага.

Установка компонентов моторного отсека

Установите:

• кронштейн воздушного фильтра
• полку аккумулятора
• узел корпуса воздухоочистителя со впускной трубой.
• аккумулятор . Подключите кабели.

Проверка кодов неисправности

Проверьте и удалите возможные коды неисправности.
