Замена датчика величины поворота вокруг вертикальной оси (1) и датчика поперечного ускорения в центральной консоли (DSTC)

Датчик величины поворота вокруг вертикальной оси

Датчик величины поворота вокруг вертикальной оси (1) и датчик поперечного ускорения находятся на кронштейне под рычагом стояночного тормоза. Датчик величины поворота вокруг вертикальной оси расположен под правым передним сиденьем.

Примечание: С этими датчиками нужно обращаться крайне осторожно. Если один из датчиков упал, его необходимо заменить.

Замена датчика величины поворота вокруг вертикальной оси (1) / датчика поперечного ускорения

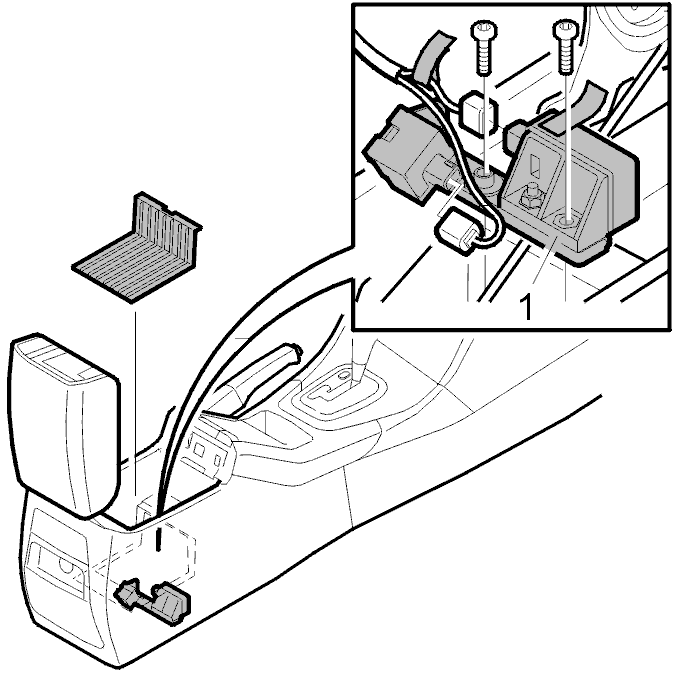

• Поднимите крышку вещевого лотка центральной консоли
• Снимите панель (используйте маленькую отвертку).

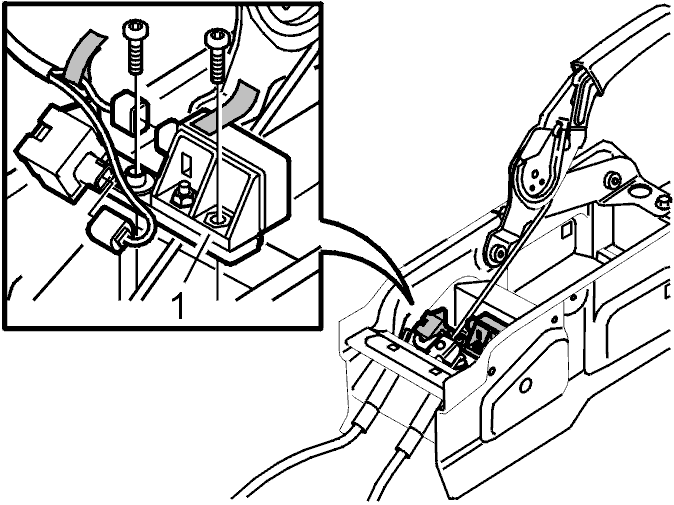

Кронштейн датчика величины поворота вокруг вертикальной оси (1) / датчика поперечного ускорения

• Выверните 2 винта.
• Пометьте кабель и соответствующий датчик (разъемы не взаимозаменяемы).
• Cнимите разъемы.
• Поднимите кронштейн вверх мимо тросов стояночного тормоза

Датчики (величины поворота вокруг вертикальной оси (1) / поперечного ускорения)

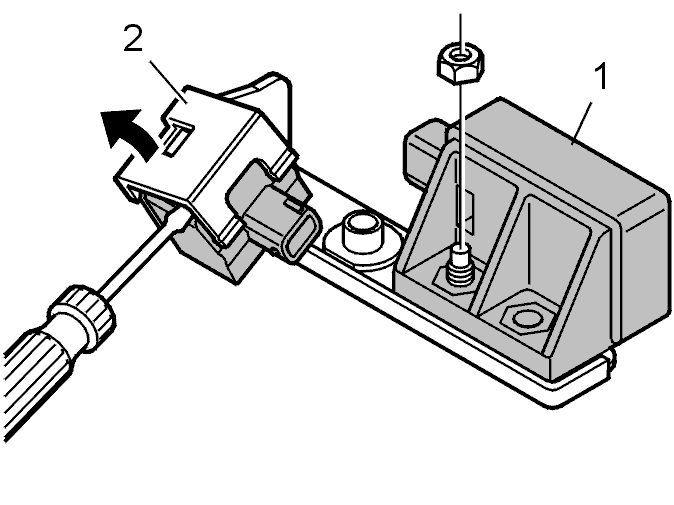

• Отверните гайку. Выньте датчик величины поворота вокруг вертикальной оси.
• Подденьте зажим датчика поперечного ускорения отверткой. Снимите датчик.

Датчик величины поворота вокруг вертикальной оси / датчик поперечного ускорения

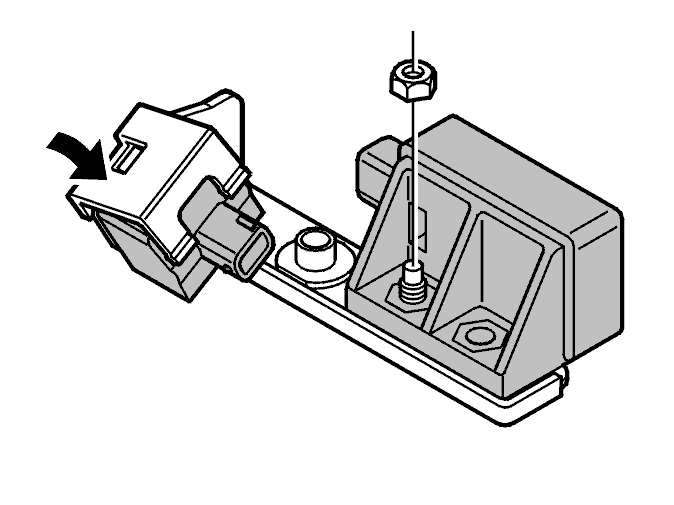

• Установите датчик величины поворота вокруг вертикальной оси на кронштейн. Затяните гайку до 10 Н·м.
• Установите датчик поперечного ускорения на кронштейн.
• Нажмите вниз зажим датчика, пока он не защелкнется.

Кронштейн на кузове

• Установите винты. Затяните винты до 10 Н·м.
• Установите разъемы.
• Удалите разметку с датчика и кабеля.

Проверка системы DSTC

Включите зажигание. Подождите 5 секунд. Символ на приборной доске должен погаснуть.

Дорожное испытание

Формуляр дорожного испытания (модуль управления тормозами / DSTC (С истема динамической устойчивости и контроля пробуксовки колес)), описан ие
