Замена датчика уровня топлива двухтопливной системы (1)

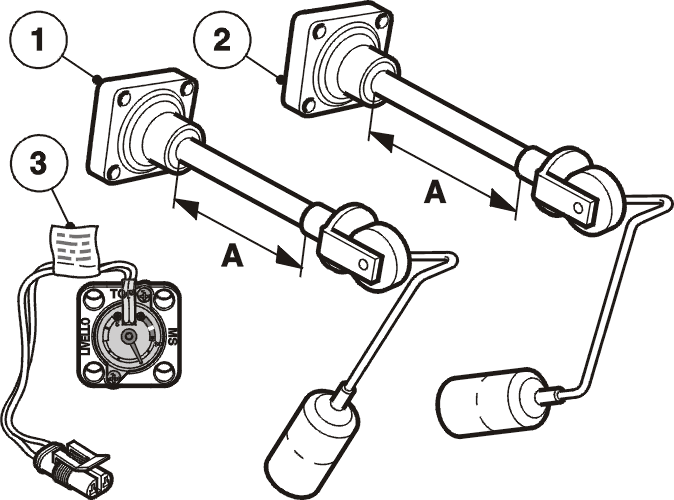

Определение типа датчика уровня и указателя количества топлива датчика

Между старым и новым вариантами имеются различия.

Датчик уровня:

• старый вариант номер 3063224, длина A 75 мм (1)
• новый вариант номер 30644330, длина A 90 мм (2).

Указатель количества топлива датчика:

• старый вариант - номер на наклейке 238500-180 (3)
• новый вариант - номер на наклейке 238500-182 (3).

Снятие датчика уровня старого типа

Осторожно: Опорожните топливопроводы. См. VIDA, Опорожнение топливопровода.

Устраните избыточное давление в баке, если оно имеется. См. VIDA, Устранение избыточного давления, опорожнение бака.Не повредите уплотнения.

Примечание: Всегда очищайте вокруг всех соединений, которые будут отсоединяться. Это делается для того, чтобы предотвратить попадание в систему загрязняющих веществ.

Снимите:

• люк пола
• крепление защитной крышки
• изоляционный пеноматериал
• разъем
• четыре винта
• поплавок и датчик уровня. (не будет использоваться заново).

Подготовка и проверка нового датчика уровня

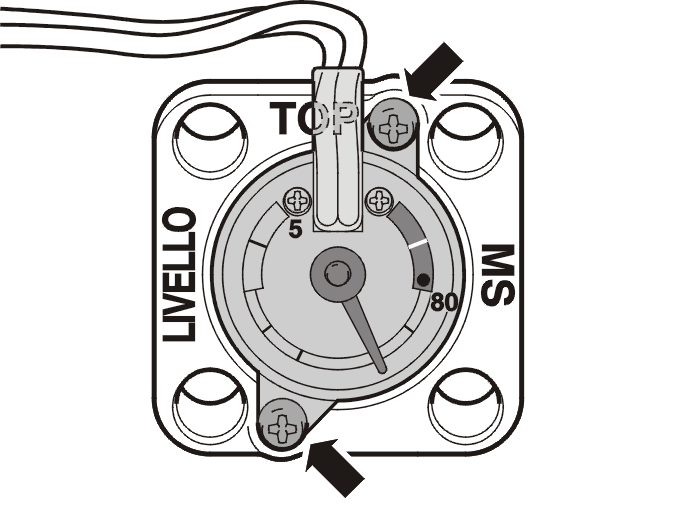

Расположите новый указатель количества топлива датчика (238500-182) на новом датчике уровня. Затяните два винта.Проверьте датчик уровня. Сдвиньте рычаг поплавка вверх и вниз, так чтобы указатель сдвинулся с 5% до 80% заполнения.

Примечание: Не сгибайте поплавок.

Указатель должен двигаться легко.

Установка нового датчика уровня

Примечание: Убедитесь, что прокладка на месте.

Внимание: Не устанавливайте силой, если при установке чувствуется какое-либо сопротивление.

Установите:

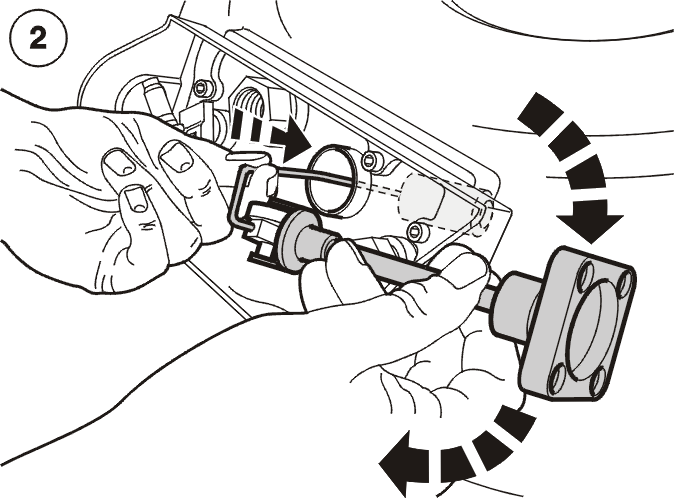

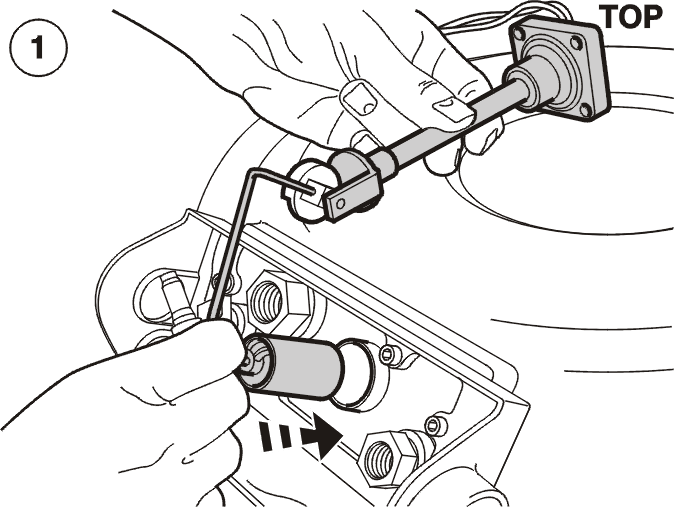

• датчик уровня. Держите датчик уровня перевернутым сзади. Вставьте поплавок. Осторожно поверните датчик уровня по часовой стрелке на 180 º. Вставьте датчик уровня дальше в положение (1)(2).

Примечание: Не касайтесь клапана защиты от переполнения больше 80% во время поворота на 180º.

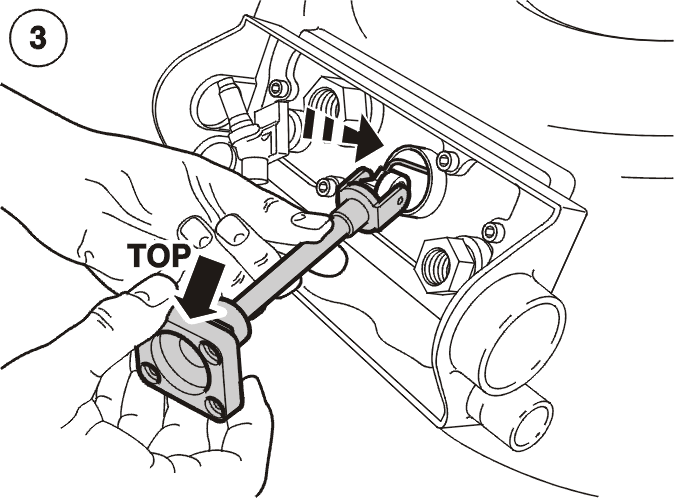

Расположите датчик уровня в баке (заметьте положение прокладки). Указатель должен указывать на 5% (3).

Установите:

• четыре винта. Затяните до 6 Н·м
• разъем.

Проверьте на наличие утечек. См. VIDA, Газовая труба, проверка на наличие утечек.

Установите:

• изоляционный пеноматериал
• крепление защитной крышки
• люк пола.
