Замена датчика уровня топлива (1)

Подготовка

Установите мягкую крышу в положение, показанное на иллюстрации.

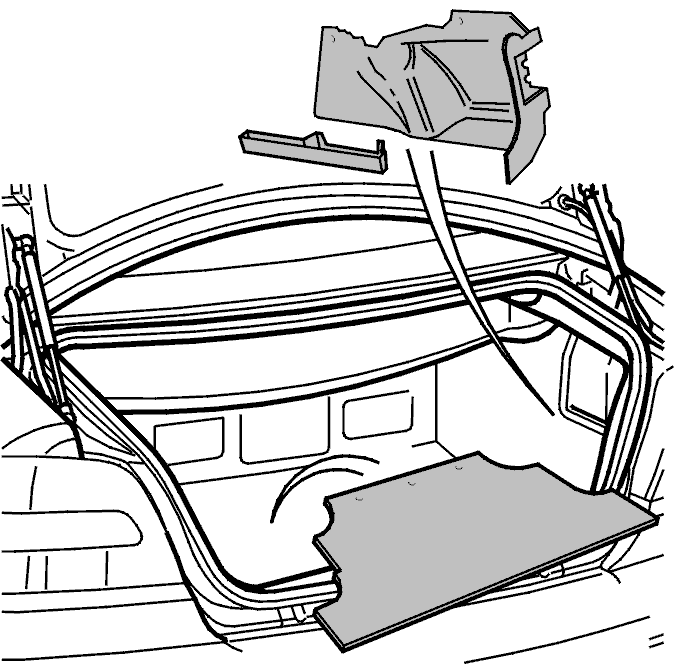

Снятие люков и панелей

Снимите:

• люк пола.
• отделение треугольного знака предупреждения.
• правую панель, багажное отделение.
• переднюю панель, багажное отделение.

Примечание: Зажим на панели задней поперечины должен быть снят, чтобы можно было снять боковую панель.

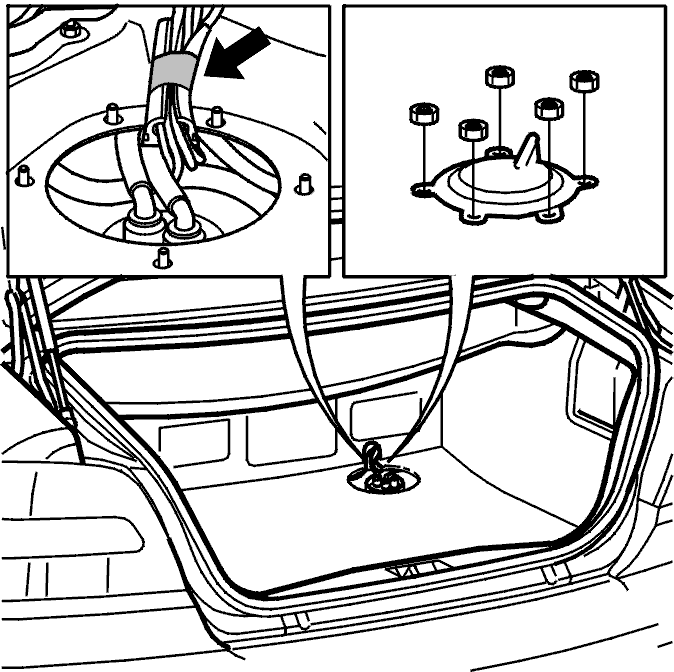

Снимите 5 гаек с крышки над топливным насосом (FP) и разрежьте вдоль защитный чехол проводки.

Снятие заднего сиденья, панели, перекладин опрокидывания и громкоговорителей

Снимите:

• заднее сиденье.Задние сиденья Раздел 8(82-86, 88), Внутренняя, внешняя часть С70 с откидным верхом.
• панель перекладин опрокидывания.Вещевая полка Раздел 8(82-86, 88), Внутренняя, внешняя часть С70 с откидным верхом.
• 4 винта громкоговорителя.

Снятие кассеты перекладины опрокидывания

Сложите вверх мягкую крышу как показано на иллюстрации.

• запишите код защиты от кражи магнитолы.
• выключите зажигание.
• отсоедините отрицательный провод аккумулятора.

Снимите кассету перекладины опрокидывания.Замена кассеты перекладины опрокидывания Раздел 8(88), ROPS/SRS, C70 с откидным верхом.

Отсоединение разъемов

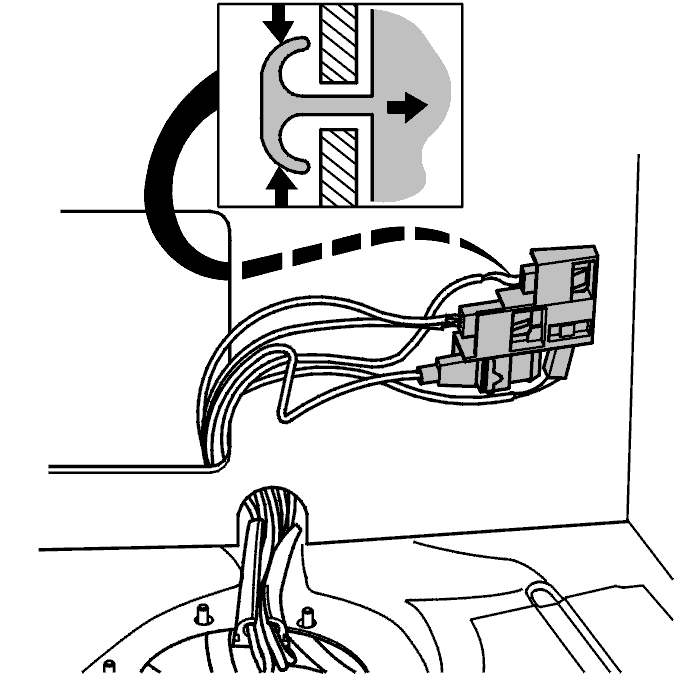

Снимите зажимы держателя проводки. Сожмите зажим и отожмите его назад.

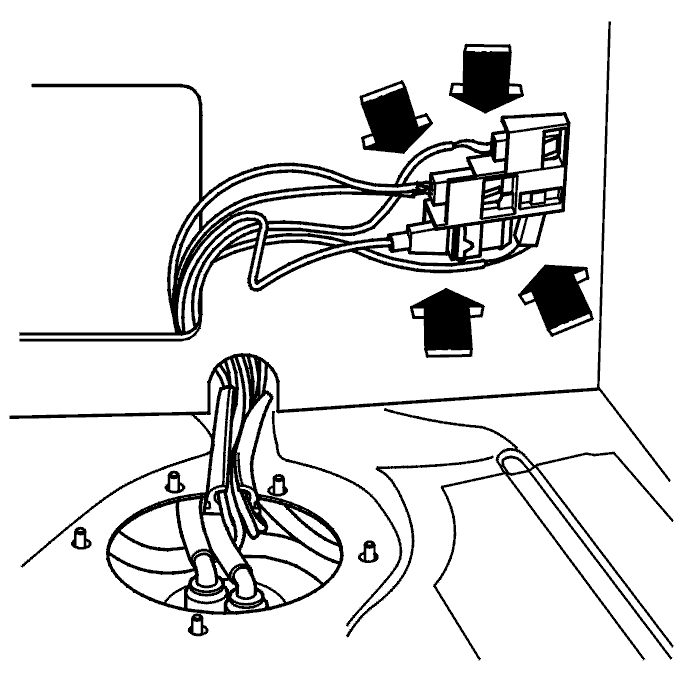

Отсоедините разъемы от держателя, расплетите проводку и разделите ее.

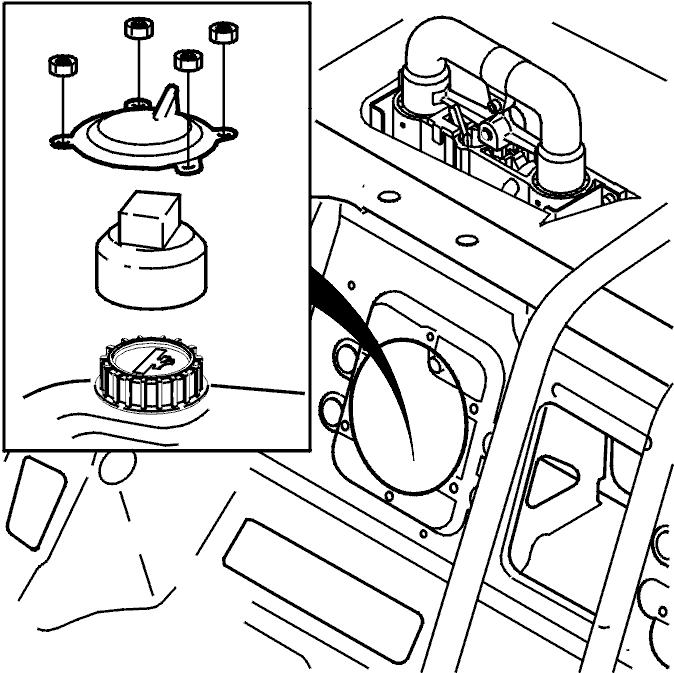

Снимите 4 гайки с крышки над топливным насосом (FP) и вытащите защитную крышку.

Снятие датчика уровня топлива

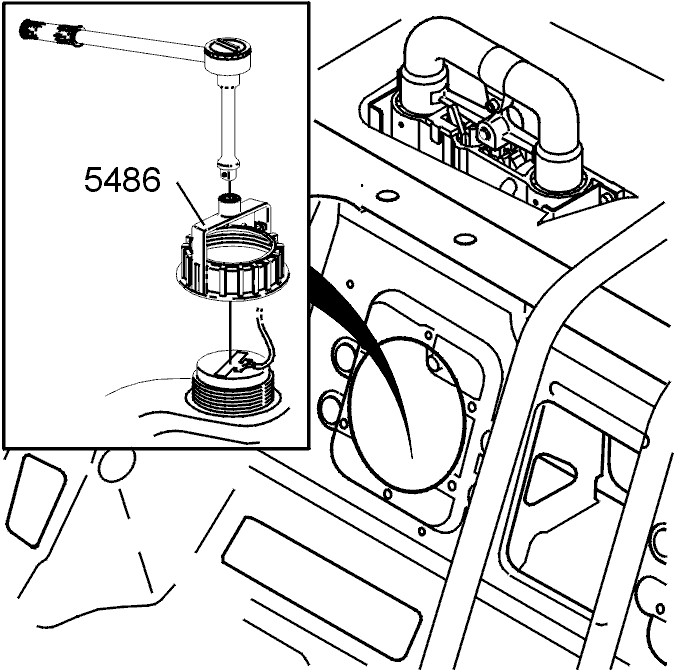

Отвинтите пластмассовую гайку на датчике уровня топлива. Используйте инструмент🔧 NYCKEL (MUTTER-NIVÅGIVARE/TANK)P800. Снимите только гайку.

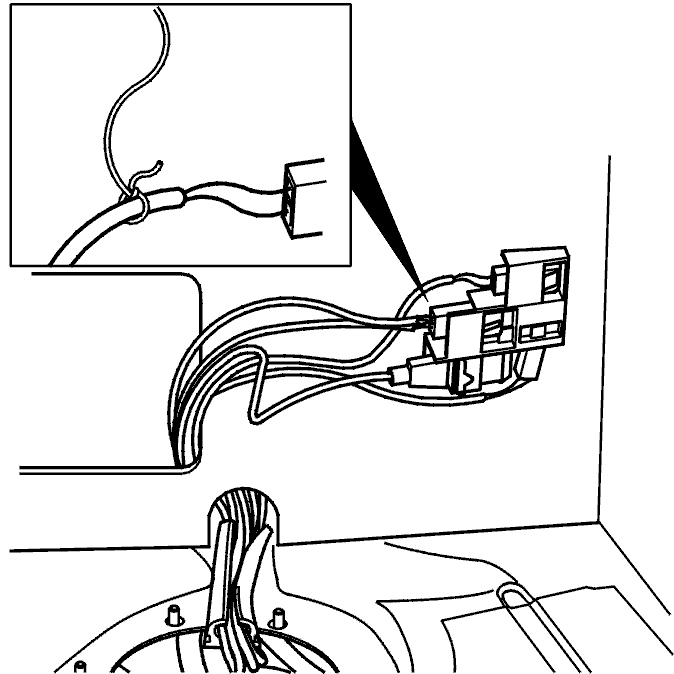

Подсказка: Закрепите кусок бечевки на разъеме, прежде чем подавать кабель вперед. Затем привяжите кусок бечевки к новому выключателю датчика уровня, это поможет установить кабель в правильное положение.

Поднимите датчик уровня топлива. Одновременно проденьте кабель.Снимите уплотнение.

Примечание: Установите заново гайку на патрубок бака, в противном случае буртик может набухнуть и затруднить установку.

Замените датчик уровня топлива.Проверьте работу датчика уровня топлива.

Установка датчика уровня топлива

Установите в обратном порядке. Установите новое резиновое уплотнение. Слегка смажьте верхнюю и внутреннюю части вазелином.Установите датчик уровня топлива так, чтобы кабель к датчику был направлен влево.Затяните пластмассовую гайку до30 Н·м.

Установка кассеты перекладины опрокидывания

Установите кассету перекладины опрокидывания в обратном порядке.Чтобы нажать перекладину опрокидывания.Замена кассеты перекладины опрокидывания Раздел 8(88), ROPS/SRS, C70 с откидным верхом.

Установка заднего сиденья, панели перекладин опрокидывания и громкоговорителей

Установите в обратном порядке.
