Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4204T2 CVVT | 2000 |
| S40 (-04) | B4204T3 | 2001–2004 |
| S40 (-04) | B4204T3 (CA) (US) | 2001–2003 |
| S40 (-04) | B4204T4 | 2003, 2004 |
| S40 (-04) | B4204T5 | 2001–2003 |
| V40 (-04) | B4204T2 CVVT | 2000 |
| V40 (-04) | B4204T3 | 2001–2004 |
| V40 (-04) | B4204T3 (CA) (US) | 2001–2003 |
| V40 (-04) | B4204T4 | 2003, 2004 |
| V40 (-04) | B4204T5 | 2001–2003 |
Снимите:
- кронштейн крышки реле
- разъем, датчик положения распределительного вала с кронштейна.

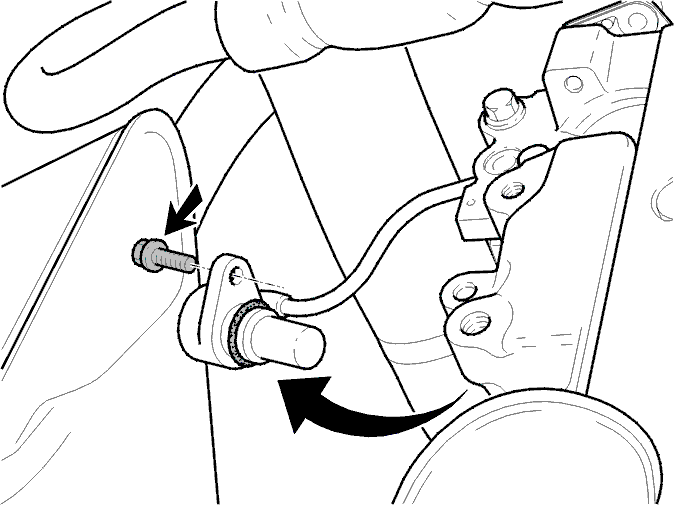

Снятие датчика положения распределительного вала (CMP)
- Выньте защитный рукав из зажима и откройте внешнюю защитную оболочку кабеля
- Выведите проводку из защитного приспособления
- Очистите поверхность вокруг датчика
- Выверните болт, подвиньте датчик положения распределительного вала (CMP), поворачивая его, и выньте датчик
- Выньте кабель из зажима.
Примечание: Заметьте трассу прокладки кабеля и выньте его из зажима.

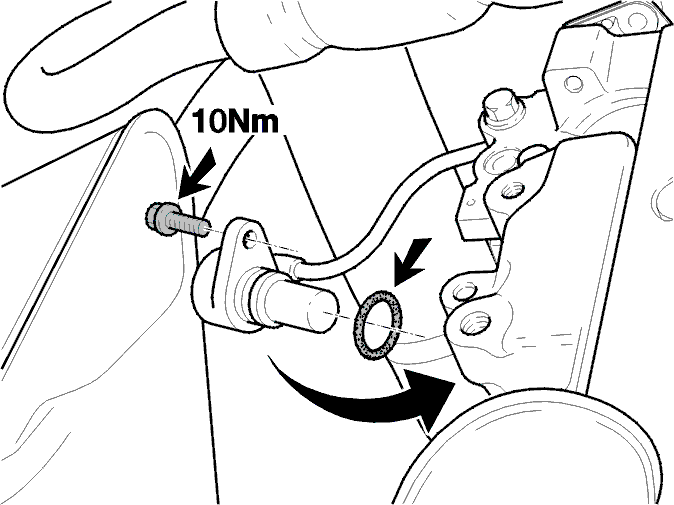

Установка датчика положения распределительного вала (CMP)
- Поместите новое уплотнительное кольцо на датчик
- Очистите корпус
- Проведите кабель через защитную трубку и подсоедините разъем на кронштейне
- Закройте защитную трубку и установите трубку в зажимы
- Поместите датчик на место и затяните болт. Момент затяжки10 Н·м
- Закрепите кабель в зажиме.
Установите
- Крышку кронштейна разъема.
Заведите двигатель. Считайте коды неисправности.
