Замена датчика положения распределительного вала (CMP) (B4194T, B4194T2, B4204T)

Снимите:

• Крышку двигателя.
• Воздухоочиститель (ACL),Замена воздушного фильтра (ACL).
• Крышку кронштейна разъема.

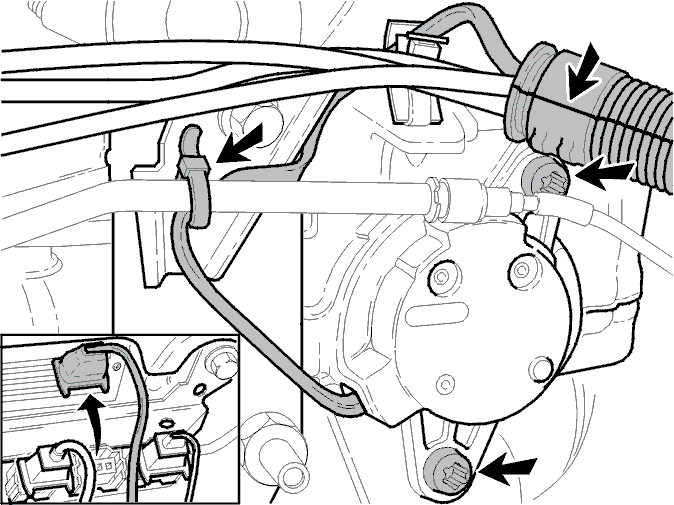

Снятие датчика положения распределительного вала (CMP)

• Срежьте ленточный хомут и отсоедините разъем датчика положения распределительного вала (CMP).
• Снимите два зажима защитного рукава и вытяните кабель.
• Откройте ленточный хомут у головки цилиндра и откройте доступ к кабелю.
• Снимите два болта и датчик положения распределительного вала (СМР).

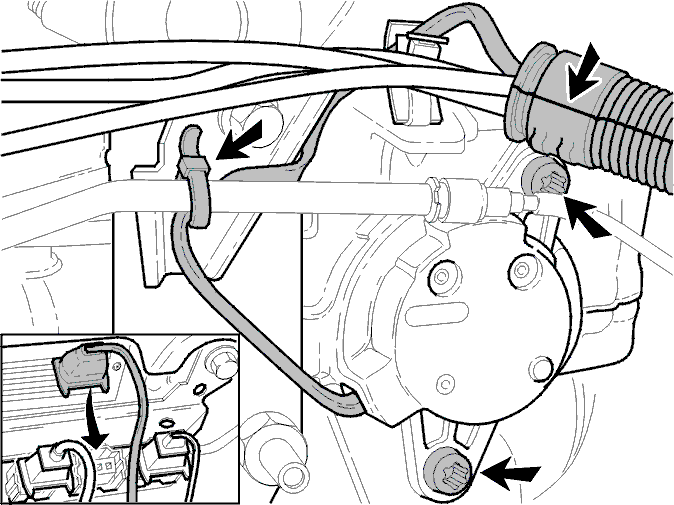

Установка датчика положения распределительного вала (CMP)

• Проведите кабель через защитную трубку и подсоедините разъем на кронштейне.
• Вложите кабель в ленточный хомут и установите два зажима на защитной трубке.
• Проложите кабель.
• Очистите головку цилиндров.
• Закрепите датчик и затяните болты. Момент затяжки15 Н·м.
• Прикрепите кабель при помощи ленточного хомута к топливопроводу.
• Замените ленточный хомут и затяните его.

Установите

• Воздухоочиститель (ACL),Замена воздушного фильтра (ACL).
• Крышку кронштейна разъема.
• Крышку двигателя.

Заведите двигатель. Считайте коды неисправности.
